PB-755S H/T

Le tuyau d'échappement de ce produit contient des substances

chimiques connu par l'état de Californie pour causer le cancer,

malformations congénitales ou autres dommages reproductifs.

Lire et bien comprendre toute la littérature incluse

avant l'utilisation. L'omission de lire cette littérature

pourrait engendrer des blessures graves.

Remarque: Ce produit est conforme à CAN ICES-2 / NMB-2.

X7531122812

Manuel de

l'operateur

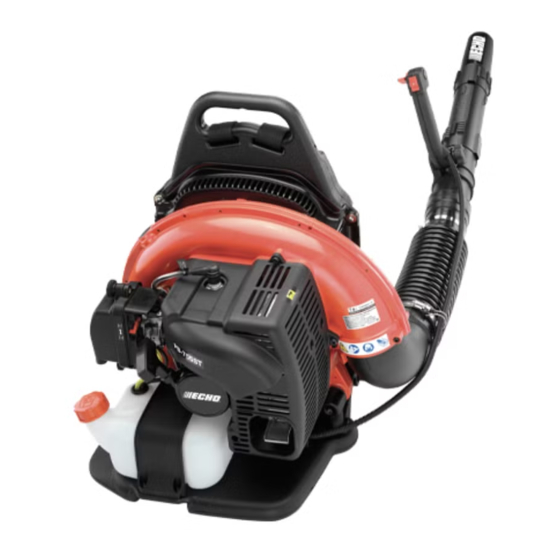

Soufflante

Sommaire des Matières pour Echo PB-755S H

Page 1 Lire et bien comprendre toute la littérature incluse avant l'utilisation. L'omission de lire cette littérature pourrait engendrer des blessures graves. Remarque: Ce produit est conforme à CAN ICES-2 / NMB-2. X7531122812 © 11/2020 ECHO Incorporated...
Page 2 Introduction ....................3 Informations D'entretien ................3 Pièces/numéro de série ............... 3 Entretien ....................4 Soutien aux produits de consommation ECHO ........4 Enregistrement de produit..............4 Littérature additionnelle ............... 4 Sécurité ....................... 5 Symboles de sécurité dans le manuel et informations importantes..5 Symboles internationaux..............
Page 3 INFORMATIONS D'ENTRETIEN Pièces/numéro de série Les pièces authentiques ECHO et les pièces et assemblages pour vos produits ECHO sont disponibles uniquement auprès d'un détaillant ECHO autorisé. Lorsque vous avez besoin d'acheter des pièces toujours avoir le numéro de modèle et le...
Page 4 L'entretien de ce produit au cours de la période de garantie doit être effectué par un centre de service ECHO autorisé. Pour le nom et l'adresse du centre de service ECHO le plus près de chez vous, demandez à votre détaillant ou appeler: 1-800-432-ECHO (3246). L'information de détaillant est également disponible sur notre Site Web.
Page 5 Remarque: Ce message ci-joint fournit des conseils pour l'utilisation, soins et maintenance de l'unité. SYMBOLE DE CERCLE ET BARRE OBLIQUE Ce symbole signifie que l'action spécifique affichée est interdite. Ignorer ces interdictions peut entraîner des blessures graves ou mortelles. X7531122812 © 11/2020 ECHO Incorporated...
Page 6 Mélange huile et essence Régime de ralenti Haute vitesse Perte de doigts Poire d’amorçage NE PAS approcher le carburant de flammes Marche/arrêt allumage ou d’étincelles. Starter volet de départ NE PAS fumer près du position carburant. start (fermé) X7531122812 © 11/2020 ECHO Incorporated...
Page 7 Condition personnelle et équipement de sécurité Cancer et dommages reproductifs www.P65Warnings.ca.gov Le silencieux ou pot catalytique et couvercle environnant peuvent devenir extrêmement brûlants. Toujours se maintenir à l'écart du tuyau d'échappement et du silencieux, sinon des blessures graves pourraient survenir. X7531122812 © 11/2020 ECHO Incorporated...
Page 8 égratignures, et du froid, en plus de réduire la transmission des vibrations de la machine à vos mains. Protection auditive ECHO recommande de porter des protections auditives chaque fois que l'unité est utilisée. X7531122812 © 11/2020 ECHO Incorporated...
Page 9 En l'absence de telles informations, ECHO ne recommande pas l'utilisation de ce produit par toute personne utilisant un stimulateur cardiaque. X7531122812...
Page 10 équipement électrique à main n'est pas nécessaire. • Si vous ressentez une gêne, une rougeur et une enflure des doigts suivi de blanchiment et de perte de sensation, consultez votre médecin avant de vous exposer davantage au froid et aux vibrations. X7531122812 © 11/2020 ECHO Incorporated...
Page 11 Le plus tôt le RSI / SCC sera diagnostiqué, plus de chance nous aurons de prévenir les dommages permanents aux nerfs et muscles. X7531122812 © 11/2020 ECHO Incorporated...
Page 12 Ne pas travailler en position de déséquilibre ou sur une échelle. Ne pas toucher les surfaces brûlantes • Garder l’échappement exempt de débris inflammables. Éviter tout contact pendant l’utilisation et immédiatement après l’arrêt. X7531122812 © 11/2020 ECHO Incorporated...
Page 13 Utilisez uniquement des accessoires approuvés. Des blessures graves peuvent résulter de l'utilisation d'une combinaison de pièces mobiles non approuvées. ECHO, INC. ne sera pas tenu responsable de la défaillance des dispositifs de coupe, des pièces mobiles ou des accessoires qui n'ont pas été testés et approuvés par ECHO.
Page 14 échappé au sol. En cas de dommage ou de fuite, ne pas utiliser l'unité, autrement des blessures personnelles graves ou des dommages matériels pourraient se produire. Faire réparer l'unité par un détaillant de service agréé avant de l'utiliser. X7531122812 © 11/2020 ECHO Incorporated...
Page 15 émissions du moteur répondent aux réglementations d'émissions applicables, à condition que les procédures de maintenance approuvées sont respectées comme indiqué dans la section Maintenance de ce manuel. X7531122812 © 11/2020 ECHO Incorporated...
Page 16 Si une vignette ne peut pas être lue, une nouvelle peut être commandée chez votre concessionnaire ECHO. L'étiquette de sécurité est à titre indicatif seulement. Votre étiquette pourrait avoir une apparence légèrement différente.
Page 17 Volet De Départ Poire D’amorçage Poignée Du Cordon Lanceur Rréservoir De Carburant Bouchon Du Réservoir De Carburant Filtre À Air 10. Poignée 11. Tubes De Soufflante 12. Bandoulière 13. Manette De Commande Des Gaz/Commutateur D’arrêt X7531122812 © 11/2020 ECHO Incorporated...
Page 18 Si une vignette ne peut pas être lue, une nouvelle peut être commandée chez votre concessionnaire ECHO. L'étiquette de sécurité est à titre indicatif seulement. Votre étiquette pourrait avoir une apparence légèrement différente.
Page 19 Bouchon Du Réservoir De Carburant Filtre À Air 10. Manette De Commande Des Gaz 11. Commutateur D’arrêt 12. Poignée 13. Bandoulière 14. Gâchette Des Gaz 15. Bouton De Verrouillage 16. Tubes De Soufflante 17. Tube Flexible X7531122812 © 11/2020 ECHO Incorporated...
Page 20 CONTENU PB-755S H/T CONTENU Après l'ouverture du carton, vérifier pour tout dommage. Aviser immédiatement votre détaillant ou concessionnaire ECHO des pièces manquantes ou endommagées. Utiliser la liste de contenu pour identifier les pièces manquantes. PB-755S H Bloc moteur Tube flexible Tube à...
Page 21 (G). Glisser la poignée droit sur le tube articulé (C). La poignée droit (H) être orientée à l’opposé de l’opérateur. Positionner la poignée (H) pour un confort maximum d’utilisation et serrer l’écrou papillon (E). X7531122812 © 11/2020 ECHO Incorporated...
Page 22 Monter le tube flexible sur le coude (D) du souffleur. Placer l'anneau de guidage (G) à l'extérieur du tuyau flexible et serrer le collier. X7531122812 © 11/2020 ECHO Incorporated...
Page 23 Remarque: Avec l’usage les raccordements du tube se desserreront. Les systèmes de verrouillage exclusifs permettent de serrer les tubes. Si les tubes se desserrent, retirer les deux tubes droits et installer conformément aux instructions des étapes 7 et 8. X7531122812 © 11/2020 ECHO Incorporated...
Page 24 TOUJOURS placer l’outil de façon à diriger les gaz d’échappement loin du visage et du corps. Ce souffleur devrait être utilisé pour enlever les feuilles, ◆ l'herbe, débris et la poussière dans les cours, les jardins, les allées et les stationnements uniquement.. X7531122812 © 11/2020 ECHO Incorporated...
Page 25 à 2 temps de marque ECHO, répondant aux normes ISO-L-EGD (ISO/CD 13738) et J.A.S.O. FD doit être utilisée. L’huile 2 temps de marque ECHO est conforme à ces normes. Des problèmes de moteur dus à un manque de lubrification causé par la non-utilisation d'une huile certifiée ISO-L-EGD (ISO/CD 13738) et J.A.S.O.
Page 26 ÉVITEZ d'inhaler les vapeurs ou les bruines d'huile. ◆ L’huile 2 temps de marque ECHO peut être mélangée dans une proportion de 50:1 pour une application dans tous les moteurs ECHO vendus par le passé indépendamment du rapport indiqué dans leurs manuels.
Page 27 Ajouter la quantité appropriée gal US litre d'huile 2-temps à l'essence. Fermez le récipient et agitez pour mélanger l'huile avec l'essence. Ajoutez le reste de l'essence, fermez le réservoir de carburant et mélangez de nouveau. X7531122812 © 11/2020 ECHO Incorporated...
Page 28 Le carburant deux temps entreposé peut se séparer. Agitez TOUJOURS le contenant de carburant soigneusement avant chaque utilisation. L'huile usée, l'essence et les serviettes souillées sont des déchets dangereux. Les lois sur l'élimination des déchets varient d'une localité à l'autre. X7531122812 © 11/2020 ECHO Incorporated...
Page 29 • Cordon lanceur : Ne tirer que 1 ou 2 tiers de la longueur du cordon pour lancer le moteur. Ne pas laisser la poignée du cordon lanceur se rabattre. Toujours tenir l’outil fermement. - PB-755S H PB-755S H Manette des gaz Mettre la manette des gaz (A) en position de cran d’arrêt de...
Page 30 Pousser la manette des gaz (A) en avant, en position de ralenti. Pousser le commutateur d’arrêt (B) en position de marche (RUN). - PB-755S H and T Cordon lanceur Tirer la poignée du cordon lanceur (E). Le moteur devrait démarrer.
Page 31 Si le moteur ne s’arrête pas lorsque le commutateur est mis en position STOP, fermer le volet de départ - position de DÉMARRAGE À FROID - pour faire caler le moteur. Faire réparer le commutateur par le concessionnaire ECHO avant de remettre la unité en service. X7531122812...
Page 32 Lire attentivement la section Sécurité. Pour éviter des dommages au moteur causés par un surrégime, ne pas bloquer le tube de soufflante. N’utiliser qu’aux heures permises. Laisser le moteur se réchauffer au ralenti accéléré pendant quelques minutes. X7531122812 © 11/2020 ECHO Incorporated...
Page 33 élevé, plus le moteur est bruyant. Minimaliser la poussière en travaillant à bas régime et, au besoin, en mouillant le matériau à déblayer. Ne pas chasser les débris sur la propriété d’autrui. Soyez intelligent - Montrez-vous bon voisin. X7531122812 © 11/2020 ECHO Incorporated...
Page 34 à la loi fédérale. Niveaux de compétence Niveau 1 = Facile à effectuer. Des outils courants peuvent être requis. Niveau 2 = Moyennement difficile. Certains outils spécialisés peuvent être requis. Niveau 3 = Consultez votre détaillant. X7531122812 © 11/2020 ECHO Incorporated...
Page 35 PB-755S H/T ENTRETIEN Cliquez ICI ou visitez le site http://www.echo-usa.com/products/ maintenance-kit. https://www.shindaiwa-usa.com/you-can.aspx Pour de plus amples renseignements sur les trousses d'entretien. Intervalles D'entretien PROCÉDURE NIVEAU DE COMPOSANT / SYSTÈME D’ENTRETIEN DIFFICULTÉ TOUS LES JOURS OU AVANT L’UTILISATION Filtre à air Inspection/nettoyage * Volet de départ...
Page 36 1. Le maintien de l’intégrité du système antipollution des réservoirs de carburant à faible évaporation ne nécessite PAS d’entretien régulier. * Toutes les recommandations de remplacement de pièces sont basées sur la découverte de dommages ou d’usure lors de l’inspection. X7531122812 © 11/2020 ECHO Incorporated...
Page 37 Si filtre peut être réutilisé, s’assurer : • ajustements étroitement dans la cavité de filtre à air à air • qu’il est remis en place avec la même face vers l’extérieur qu’à l’origine. Installez le couvercle du filtre à air. X7531122812 © 11/2020 ECHO Incorporated...
Page 38 être utilisés pour remplacer le tuyau d’alimentation d’origine du matériel. Des amendes allant jusqu’à $37500 peuvent être appliquées en cas d’utilisation d’une pièce de rechange non certifiée. X7531122812 © 11/2020 ECHO Incorporated...
Page 39 Ce courant d’air éloigne la chaleur de combustion du moteur. Le moteur risque de surchauffer et de se bloquer lorsque: • Les admissions d’air sont obstruées, empêchant l’air de refroidissement de parvenir au cylindre. X7531122812 © 11/2020 ECHO Incorporated...
Page 40 Remettre la bougie et le capot du moteur en place. Systeme D'echappement Pare-étincelles Niveau 2. Pièces nécessaires: Tamis pare-étincelles, Joint Le calaminage de l’échappement cause une perte de puissance et la surchauffe du moteur. Le pare-étincelles doit être vérifié régulièrement. X7531122812 © 11/2020 ECHO Incorporated...
Page 41 Ne jamais utiliser d’outil métallique pour retirer la calamine de la lumière d’échappement. Ne pas rayer le cylindre ni le piston en nettoyant la lumière d’échappement. Ne pas laisser de calamine pénétrer dans le cylindre. X7531122812 © 11/2020 ECHO Incorporated...
Page 42 à une altitude supérieure à 330 mètres, il peut être nécessaire de faire régler le carburateur par un concessionnaire réparateur ECHO agréé. Si le moteur a été réglé pour un fonctionnement à une altitude supérieure à...
Page 43 Remarque: Chaque outil est essayé en usine et le carburateur est réglé conformément aux réglementations sur les émissions. Les réglages du carburateurs autres que la vitesse de ralenti doivent être effectuées par un concessionnaire agréé ECHO. Avant le réglage: • Le filtre à air est propre et correctement installé.
Page 44 Étrangleur cilement /ne ouvert -net- démarre pas toyer ou Carburant au Silencieux remplacer le cylindre humide Mélange de car- filtre à air - avec burant trop riche ajuster carbu- carburant rateur - consulter votre détaillant X7531122812 © 11/2020 ECHO Incorporated...
Page 45 Nettoyer ment sale / ment sales et bouché poussiéreux Écran Écran d'arrêt d'arrêt Usure normale Remplacer d'étincelles d'étincelles bouché Moteur ne Problème Consulter démarre pas interne de votre moteur détaillant X7531122812 © 11/2020 ECHO Incorporated...
Page 46 Tirer 2 ou 3 fois sur le cordon lanceur pour répartir l’huile à l’intérieur du moteur. Observer la position du piston au travers du trou de la bougie. Tirer lentement le cordon lanceur jusqu’à ce que le piston soit au haut de sa course (PMH) et l’y laisser. X7531122812 © 11/2020 ECHO Incorporated...
Page 47 2.0 lit. (67.7 US fl. oz.) carburant Système de démarreur Automatic Recoil Starter, centrifugal type Régime de ralenti 3,000 RPM Régime à pleins gaz 7,050 RPM Vitesse d’air moyenne 87.17 m/sec (195 mph) avec tuyaux X7531122812 © 11/2020 ECHO Incorporated...
Page 48 C'est RAPIDE et FACILE! NOTE: Vos informations ne seront jamais vendues ou utilisées inadéquatement par ECHO INC. L'enregistrement des unités nous permet de vous contacter dans l'éventualité improbable d'un rappel ou d'une mise à niveau technique ainsi que certifier que vous en êtes le propriétaire en cas de besoin d'une...
Page 52 P54013001001 - P54013999999 P54113001001 - P54113999999 P04513001001 - P04513999999 P04213001001 - P04213999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
