9. Raccordement de dispositifs externes

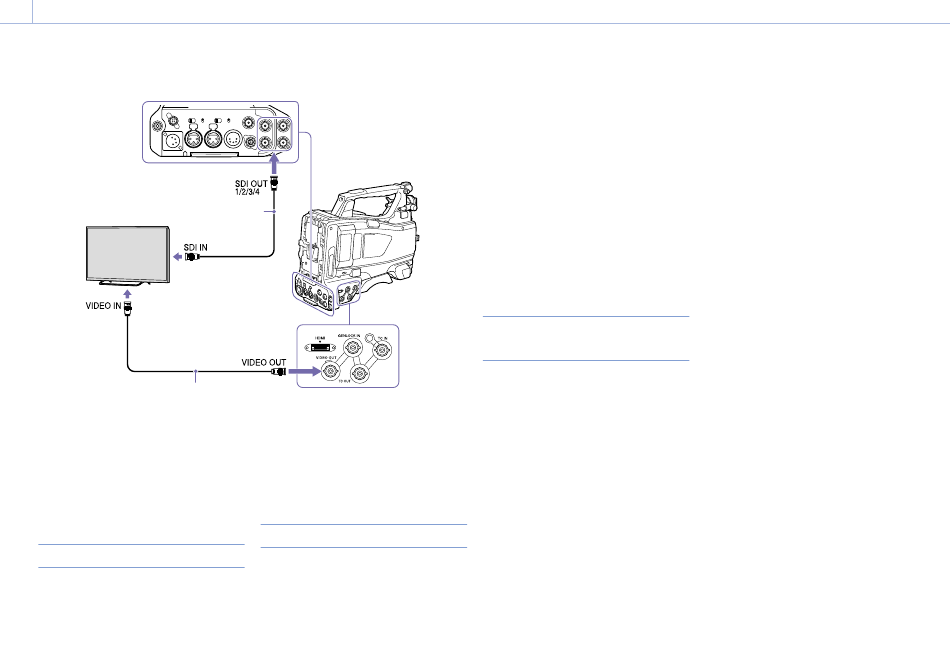

Raccordement d'un moniteur externe

Sélectionnez le signal de sortie et utilisez un câble approprié pour le moniteur à raccorder.
Câble BNC (non fourni)
Câble BNC (non fourni)
Que le signal soit un signal 4K, HD ou SD, les
mêmes menus et informations d'état que ceux
affichés sur l'écran du viseur peuvent être affichés
sur le moniteur externe.
[Remarque]
La sortie du signal SD par conversion descendante est
activée lorsque Operation >Input/Output >Output Format
dans le menu de configuration est réglé sur 720×486i ou
720×576i.

Connecteur SDI OUT (de type BNC)

Le connecteur SDI OUT peut être utilisé pour
raccorder un dispositif prenant en charge le SDI.
Le type de dispositif peut être un moniteur, un
aiguilleur, un magnétoscope ou autre dispositif
d'enregistrement.
Le signal émis par ce connecteur peut être activé
et désactivé avec Operation >Input/Output >SDI
Out1/3 Output/SDI Out2/4 Output dans le menu
de configuration (page 100).
Pour le raccordement, utilisez un câble BNC (non
fourni).

Connecteur VIDEO OUT

Le connecteur VIDEO OUT peut être utilisé pour
raccorder un dispositif prenant en charge le signal
composite analogique. Le type d e dispositif peut
être un moniteur, un magnétoscope ou autre
dispositif d'enregistrement.
Le signal de sortie change selon le réglage de
Operation >Input/Output >Output Format dans le
menu de configuration.
Pour recevoir le signal de sortie du connecteur
VIDEO OUT sur un dispositif composite analogique
externe, il peut être nécessaire de modifier le
réglage du signal d'entrée de ce dispositif externe
afin qu'il corresponde au réglage de signal
composite analogique du connecteur VIDEO OUT.
Pour recevoir l'audio de sortie du caméscope
sur un dispositif externe comme un moniteur,
un magnétoscope ou autre dispositif
d'enregistrement, raccordez la sortie audio du
connecteur AUDIO OUT à l'entrée audio de ce
dispositif externe.
Pour le raccordement, utilisez un câble BNC (non
fourni).
Connecteur HDMI OUT (connecteur
de type A)
Vous pouvez activer/désactiver le signal de
sortie du caméscope à l'aide de Operation
>Input/Output >HDMI Output dans le menu de
configuration.
Le format de signal de sortie est réglé à l'aide de
Operation >Input/Output >Output Format dans le
menu de configuration.
Pour la connexion, utilisez un câble HDMI
disponible dans le commerce.
