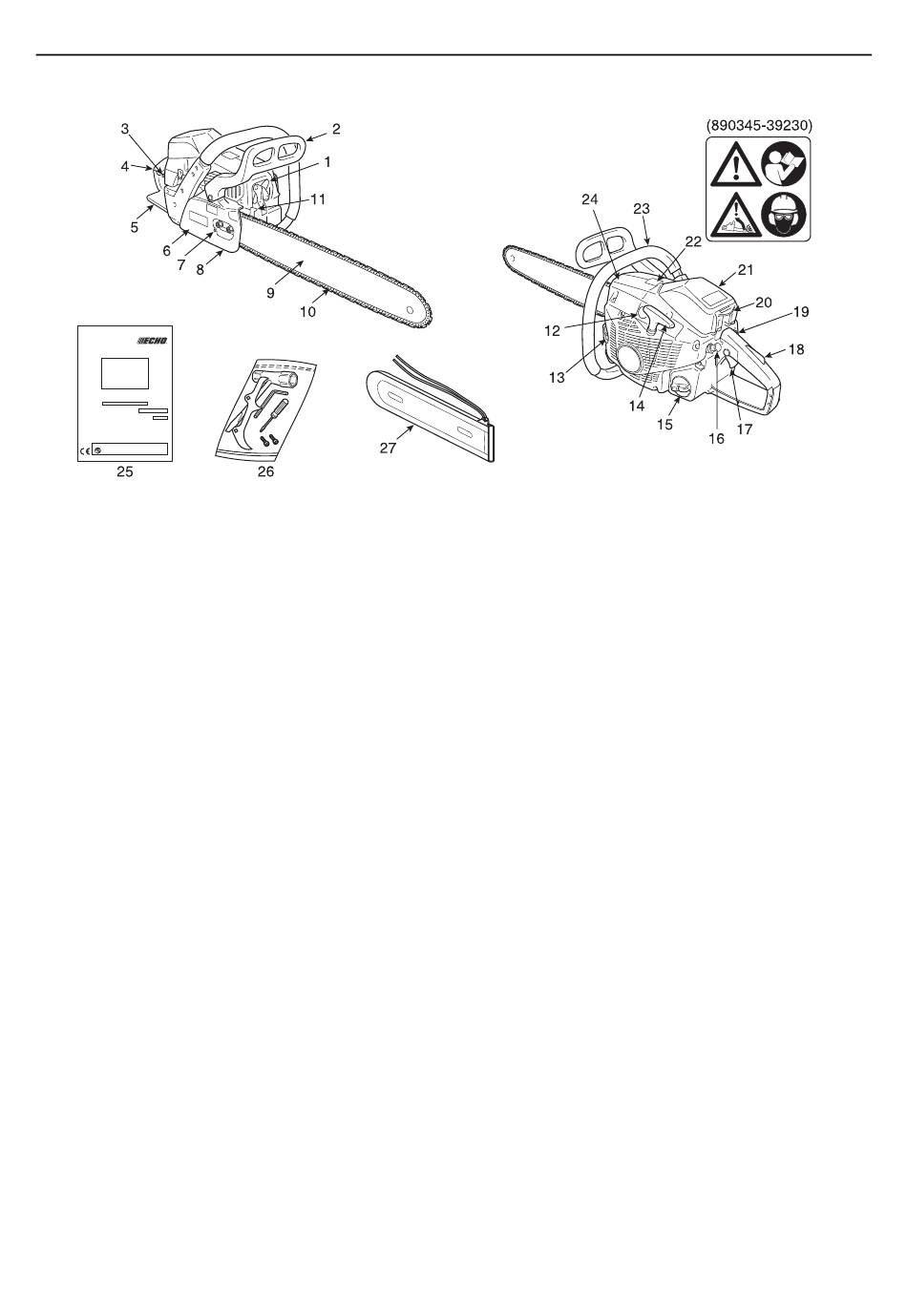

Description - Echo CS-680 Manuel D'utilisation

1. Silencieux - Le silencieux réduit le bruit de
l'échappement et évite la projection de particules de
carbone incandescentes hors du silencieux.
2. Protège-main avant - Protection placée entre la poignée
avant et la chaîne pour protéger la main contre les
blessures et conserver la maîtrise de la tronçonneuse si
la main glisse de la poignée.
Cette protection sert également à activer le frein de
chaîne qui arrête la rotation de la chaîne.
3. Bouton de commande du starter - Dispositif servant à
enrichir le mélange carburant / air dans le carburateur
pour faciliter le démarrage à froid.
4. Poignée arrière (pour la main droite) - Poignée de
support située vers l'arrière du bloc du moteur.
5. Protège-main arrière - Rallonge située sur la partie
inférieure de la poignée arrière pour protéger la main de
la chaîne en cas de rupture ou de sortie de la gorge du
guide-chaîne.
6. Carter d'embrayage - Couvercle de protection du guide-
chaîne, de la chaîne, de l'embrayage et du pignon de la
chaîne lorsque la tronçonneuse est en marche.
7. Tendeur de chaîne - Dispositif servant à régler la tension
de la chaîne.
8. Attrape-chaîne - Dispositif conçu pour limiter les risques
de contact avec la chaîne en cas de rupture ou de sortie
de la gorge du guide-chaîne pendant la coupe, afin de
protéger la main droite de l'utilisateur.
9. Guide-chaîne - Soutient et guide la chaîne de la
tronçonneuse.
10. Chaîne - Chaîne servant d'outil de coupe.
11. Griffe d'abattage - Dispositif placé devant le point de
montage du guide-chaîne et qui pivote quand il est en
contact avec un arbre ou une bûche.

Description

12. Dispositif de décompression - Dispositif permettant de
réduire la compression dans le cylindre, pour aider au
démarrage.
13. Bouchon du réservoir d'huile - Assure la fermeture du
réservoir d'huile.
14. Poignée de lanceur - Poignée servant à démarrer le
moteur.
15. Bouchon du réservoir de carburant - Assure la
fermeture du réservoir de carburant.
16. Pompe à huile manuelle - Dispositif servant à assurer la
bonne lubrification de la chaîne.
17. Gâchette d'accélérateur - Activée par le doigt de
l'utilisateur pour contrôler le régime moteur.
18. Blocage de la gâchette - Dispositif qui doit être enfoncé
avant de pouvoir actionner la gâchette d'accélérateur,
afin d'empêcher le fonctionnement accidentel de la
gâchette d'accélérateur.
19. Interrupteur marche / arrêt - Dispositif servant à
connecter / déconnecter le circuit d'allumage de manière
à démarrer ou arrêter le moteur.
20. Loquet du couvercle du filtre à air - Dispositif de
fixation du couvercle du filtre à air.
21. Couvercle du filtre à air - Couvre le filtre à air.
22. Etiquette de sécurité - Numéro de pièce 890345-39230
23. Poignée avant (pour la main gauche) - Poignée de
support située à l'avant du bloc du moteur.
24. Couvercle de cylindre - Grille d'admission de l'air de
refroidissement.
Couvre le cylindre, la bougie d'allumage et le silencieux.
25. Manuel d'utilisation - Fourni avec l'appareil.
Lire attentivement ce manuel avant utilisation et le
conserver pour s'y référer ultérieurement.
Il décrit les techniques à suivre pour une utilisation
adaptée et sans danger.
26. Outils - Clé en T 13 x 19 mm (combinaison tournevis /
douille de bougie), petit tournevis, clé hexagonale de
4 mm, griffe d'abattage et deux boulons (5 x 12).
27. Protecteur de guide-chaîne - Dispositif amovible
servant à protéger le guide-chaîne et la chaîne lorsque
l'appareil est transporté ou inutilisé.
10
