3.6 Encadrement de la
terminaison d'évacuation
IMPORTANT : L'emplacement du chapeau d'évacuation doit respecter
les directives de la La section 6.2 Emplacements et dégagements du
chapeau d'évacuation á la page 27.
AVERTISSEMENT : N'ENCASTREZ PAS LE CHAPEAU DE CHEMINÉE DANS
LE MUR OU LE REVÊTEMENT MURAL.
3.6.1 Terminaisons verticales
ATTENTION : Zone de transfert d'air froid. La châsse isolante ou
cloisonnée («chase») entourant le foyer et le conduit d'évacuation doit
être conforme à tous les dégagements décrits dans ce manuel et être
construite conformément aux codes du bâtiment locaux. Les murs
extérieurs doivent être isolés pour empêcher l'air froid d'entrer dans la
pièce.
•
Suivez les instructions d'installation du fabricant de cheminée
pour l'encadrement d'une terminaison verticale.
•
Un dégagement minimum de 1 po (25 mm) doit être maintenu
de tous les côtés du conduit d'évacuation vertical.
•
Les écrans thermiques de grenier peuvent être isolés en
utilisant des matériaux isolants sans revêtement («unfaced»),
homologués incombustibles selon la norme ASTM E 136.
3.6.2 Terminaisons horizontales
IMPORTANT : Les sections de conduit horizontales exigent une élévation
de ¼ po (6 mm) pour chaque 12 po (305 mm) de conduit horizontal.
NOTE : Un coupe-feu mural assurant un dégagement aux matériaux
combustibles au-dessus du conduit d'évacuation, doit être installé pour
tout conduit d'évacuation horizontal traversant un mur intérieur ou
extérieur. Ces coupe feu muraux peuvent être isolés avec des matériaux
isolants sans revêtement, homologués incombustibles selon la norme
ASTM E 136.
•
Un dégagement minimum de 1 po (25 mm) doit être maintenu
de tous les côtés du conduit d'évacuation horizontale (tuyau
flexible).
•
Un dégagement minimum de 1-1/2 po (38 mm) sur le dessus et
1 po (25mm) de les côtés et bas doit être maintenu du conduit
d'évacuation (tuyau rigide).
1.
Mesurer la distance entre le plancher du foyer et le centre du
point de traversée murale prévu du conduit d'évacuation.
Les coudes mentionnés dans la liste des systèmes (conduits)
de cheminée approuvés pour cet appareil, sont de longueur
verticale variable. Veuillez consulter les instructions du fabricant
du système de cheminée pour déterminer la dimension
du coude utilisé pour l'installation. Ajuster les dimensions
d'ouverture brute, là où le coupe-feu mural doit traverser le mur,
de façon à maintenir les dégagements exigés.
2.
Découper et encadrer une ouverture dans le mur permettant
d'assurer le niveau horizontal du conduit de cheminée, à la
hauteur du coupe-feu mural. Ces coupe-feu muraux peuvent
être isolés avec des matériaux isolants sans revêtement,
homologués incombustibles selon la norme ASTM E 136.
3.
Pour installer le conduit de cheminée, suivre les instructions
d'installation du fabricant du conduit de cheminée.
#BAY-41-L & BW R.14 Juillet 2019

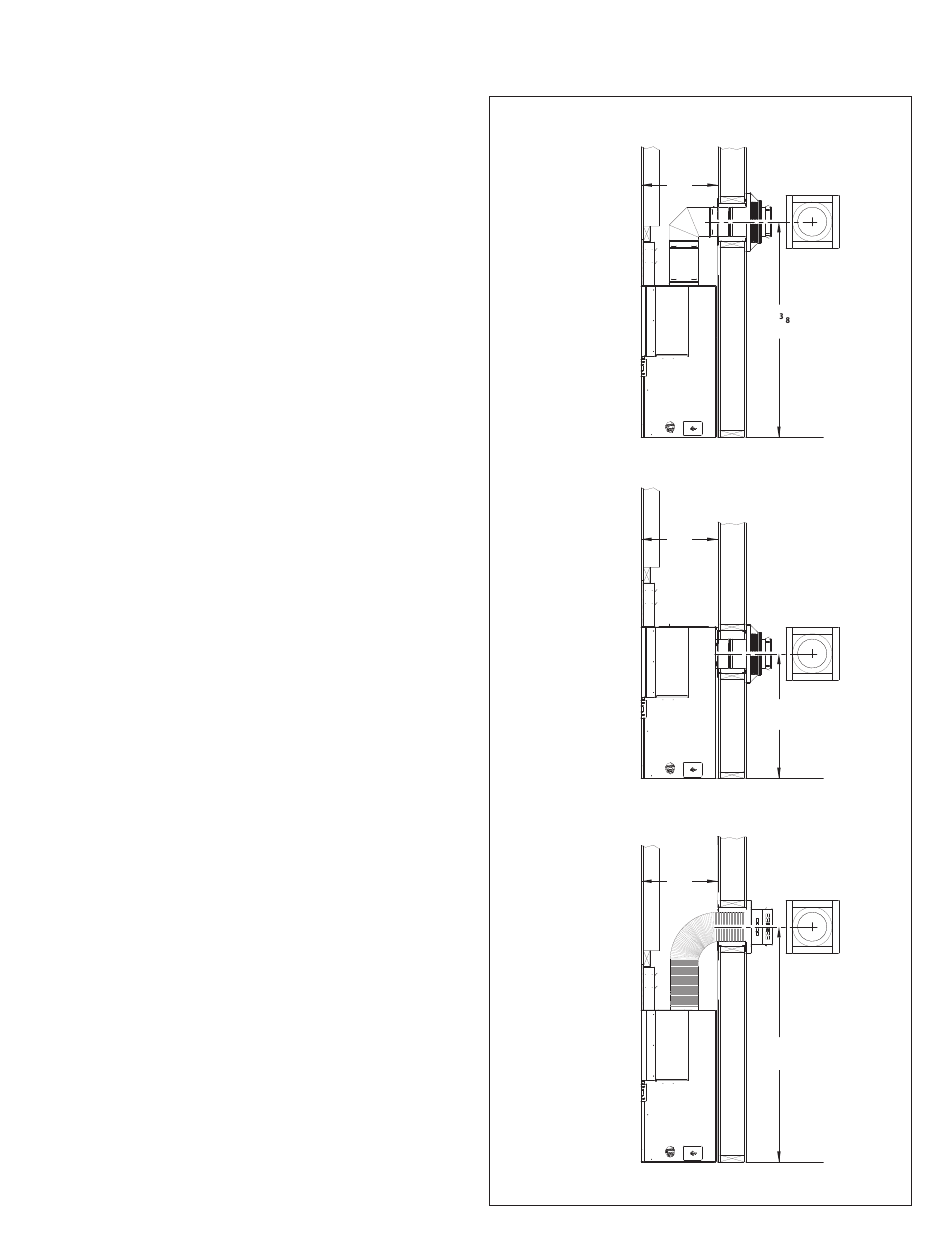

Figure 3.5, Encadrement d'une terminaison d'évacuation horizontale
Hussong Mfg. Co., Inc. • Kozy Heat Fireplaces
TERMINAISON D'ÉVACUATION HORIZONTAL MINIMUM
TUYAU RIGIDE - GAZ NATUREL ET PROPANE (ÉVACUATION SUR LE DESSUS)
½
17
"
(445mm)
TERMINAISON D'ÉVACUATION HORIZONTAL MINIMUM
TUYAU RIGIDE - GAZ NATUREL ET PROPANE (ÉVACUATION SUR L'ARRIÉRE)
½
17
"
(445mm)
TERMINAISON D'ÉVACUATION HORIZONTAL MINIMUM
TUYAU FLEXIBLE - GAZ NATUREL ET PROPANE (ÉVACUATION SUR LE DESSUS)
½
17
"
(445mm)
⁄
49
"
(1254mm)
½
28
"
(724mm)
½
53
"
(1359mm)
15
ENCADREMENT
