7.7 Conversion de cheminée de Classe A
Cet appareil est approuvé pour s'adapter aux Kits de conversion
d'évacuation directe DuraVent pour cheminées préfabriquées en
métal de Classe A et cheminées en maçonnerie.
Avant la conversion, faites inspecter l'installation existante par
un ramoneur de cheminée ou installateur qualifié. Le système de
cheminée existant doit être en bon état de fonctionner. Avant de
débuter l'installation suivante, vérifiez avec vos agents locaux du code
du bâtiment que ce type d'installation est permis dans votre région.
Suivez le SCHÉMA 6 des configurations permises du conduit
d'évacuation pour une installation dans une cheminée existante de
Classe A traversant un plafond. Faites passer les conduits d'évacuation
et de prise d'air à travers la cheminée existante de Classe A.
L'utilisation des Kits 46DVA-KCA, 46DVA-KCB et 46DVA-KCC est
approuvée. Voir les instructions fournies avec le kit pour plus de
détails
46DVA-KCA
46DVA-KCB
SDV 5" - 6" Duratech
SDV 6" Duraplus &
7"-8" Duratech
6" Security Chimney
8" Security Chimney
6" Metalbestos
7" & 8" Metalbestos
6" Jackes-Evans
7" & 8" Jackes-Evans
6" Hart & Cooley
7" & 8" Hart & Cooley
6" Pro Jet
7" & 8" Pro Jet
6" & 7" American Metals
6" & 7" Metal-Fab
6" Air-jet
7.7.1 Configurations d'évac. avec
conduit flex de 4 po
IMPORTANT: Les sections horizontales du conduit d'évacuation exigent
une pente montante d'au moins 1/4 po (6 mm) à tous les 12 po (305
mm) de course horizontale.
IMPORTANT: L'ensemble d'écrans thermiques d'évacuation doit être
installé si un conduit d'évacuation horizontal de longueur minimale
est raccordé par le haut de l'appareil.
IMPORTANT: Le conduit d'évacuation flexible doit être installé avec
soin pour éviter une courbe trop serrée pouvant causer de l'abrasion
ou endommager le conduit flexible.
Les options d'installation du conduit d'évacuation énumérées ci-
dessous (i, ii, iii) permettent une course horizontale minimale de 0 po
/ 0 mm (minimum) à 24 po / 610 mm (maximum) avec conduit rigide
ou flexible
(i) Terminaison d'évacuation verticale min./max. par le haut du foyer:
Rétro-connecteur + 10 pi (3,05 m) longueur min. conduit
aluminium flexible 4 po / 50 pi (15,24 m) longueur max. conduit
aluminium flexible 4 po + adaptateur supérieur + chapeau d'évac.
(ii) Terminaison d'évacuation verticale min./max. par l'arrière du foyer
Rétro-connecteur + 10 pi (3,05 m) longueur min. conduit
aluminium flexible 4 po / 50 pi (15,24 m) longueur max. conduit
aluminium flexible 4 po + adaptateur supérieur + chapeau d'évac.
(iii) Terminaison d'évac. vert. min./max. par le haut du foyer avec
conduit rigide:
Coude 90° horizontal 4 po x 6-5/8 po + 24 po (610 mm) max.
conduit rigide coaxial 4 po x 6-5/8 po + Rétro-connecteur + 10 pi
(3,05 m) longueur min. conduit alum.flex. 4 po / 50 pi (15,24 m)
longueur max. conduit alum. flex. 4 po + adaptateur supérieur +
chapeau d'évacuation
36
CONDUIT D'ÉVACUATION
46DVA-KCC
SDV 7"-8" Duraplus
7" & 8" Duraplus
8" American Metals
8" Air Jet
8" Metal-Fab
Hussong Mfg. Co., Inc. • Kozy Heat Fireplaces

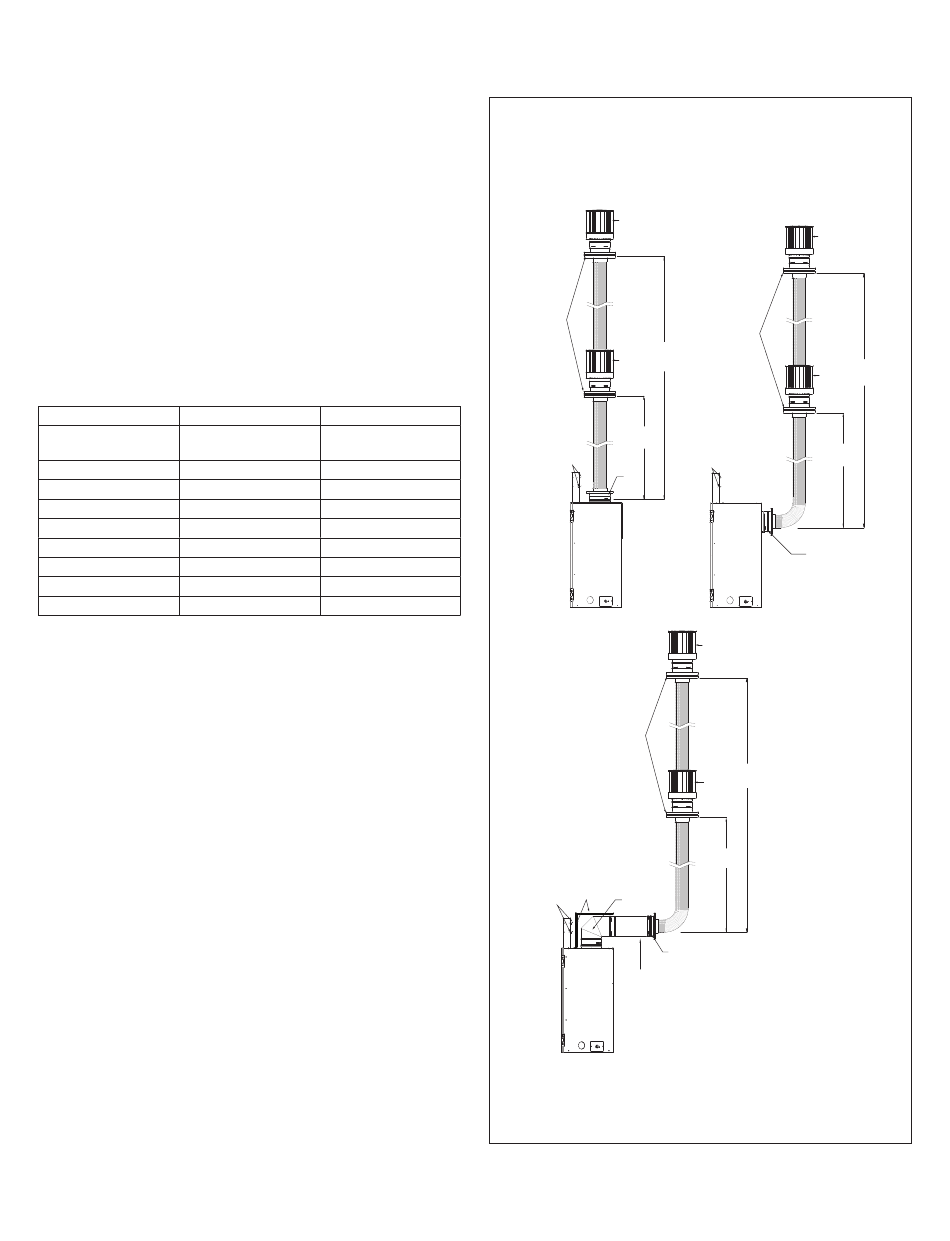

SCHÉMA 6 CONVERSION DE CHEMINÉE AVEC CONDUIT FLEXIBLE 4 PO
(A) Étriers de dégagement
(B) Écrans thermiques des étriers
(C) Coude de 90°
(D) Écran thermique d'évac.
G
F
50'
(15.24m)
G
10'
(3.05m)
B
B
E
A
A
(i)
(ii)
G
F
G
D
C
B
A
E
24"
(iii)
(610mm)
maximum
(E) Rétro-connecteur
(F) Adaptateur supérieur
(G) Chapeau d'évacuation
G
F
50'
G
(15.24m)
10'
(3.05m)
E
50'
(15.24m)
10'
(3.05m)
