4.2 Installation du kit de bordures
de finition nº B41-FTK
IMPORTANT : Ce kit de bordures de finition doit être fixé au foyer avant
d'installer le foyer.
NOTE : La bordure de finition supérieure doit être installée avec les
étriers de dégagement supérieurs.
1.
Retirez et conservez les (5) vis retenant la section avant des
écrans thermiques latéraux, de chaque côté.
2.
Retirez les brides de clouage des côtés du foyer.
3.
Retirez et conservez la vis du haut et du bas de chaque côté du
boîtier externe du foyer.

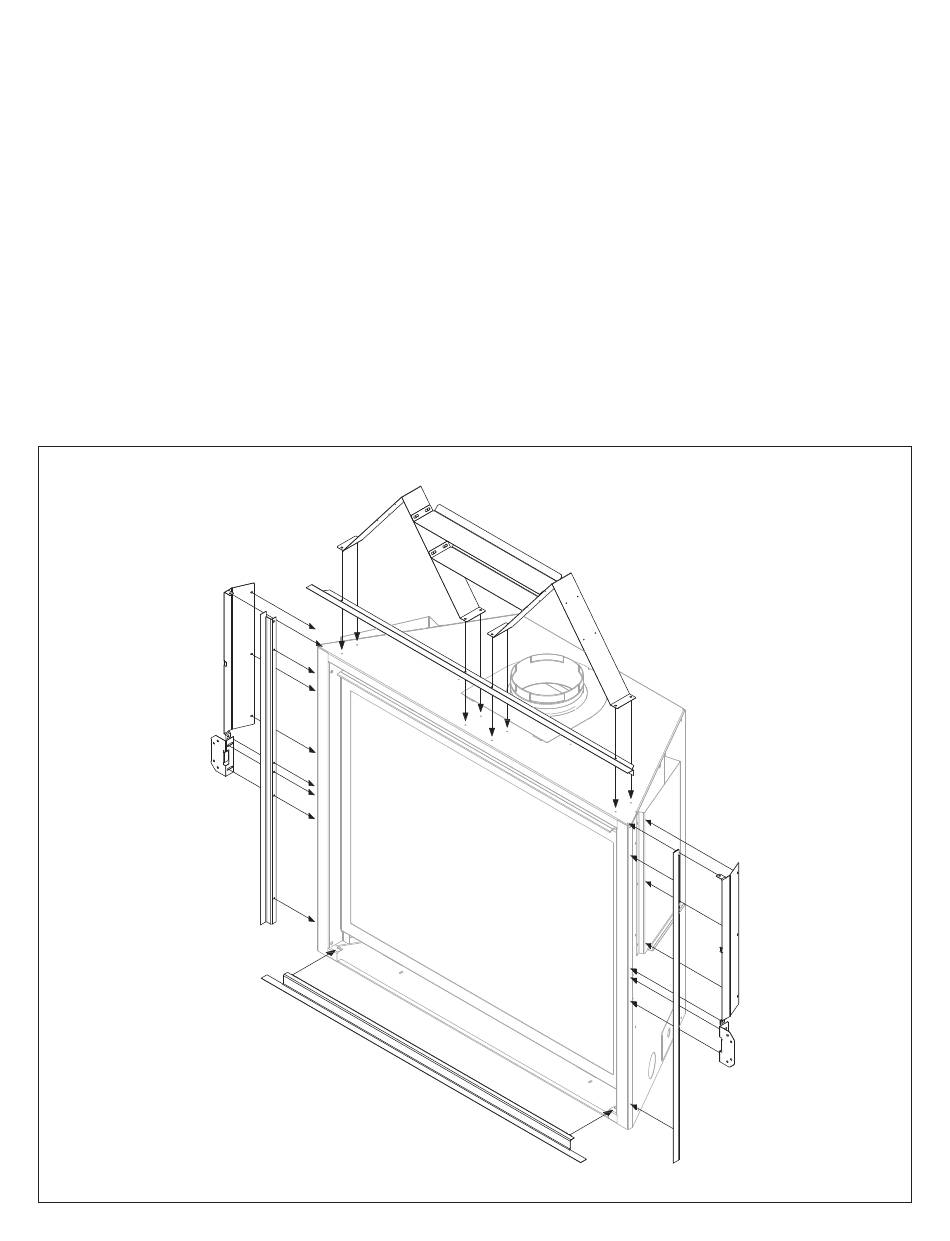

Figure 4.5
#BAY-41-L & BW R.14 Juillet 2019
4.
Installez les bordures de finition latérales. Alignez les trous des
bordures latérales avec les trous sur les côtés du foyer, tel que
montré ci-dessous. Fixez-les avec les vis retirées précédemment
(provenant des écrans thermiques et des brides de clouage).
5.
Si installés, retirez les étriers de dégagement supérieurs.
6.
Installez la bordure de finition supérieure. Alignez les trous de la
bordure de finition supérieure avec les trous à l'avant des étriers
de dégagement, et fixez-la sur le dessus du foyer. Fixez en place
avec les vis retirées précédemment.
7.
Si installées, retirez les brides de clouage des côtés du foyer.
8.
S'il y en a une d'installée, retirez et jetez la tringle existante située
au bas du cadre de façade du foyer.
9.
Installez la bordure de finition inférieure dans les fentes
Hussong Mfg. Co., Inc. • Kozy Heat Fireplaces
21
FAÇADE ET FINITION
