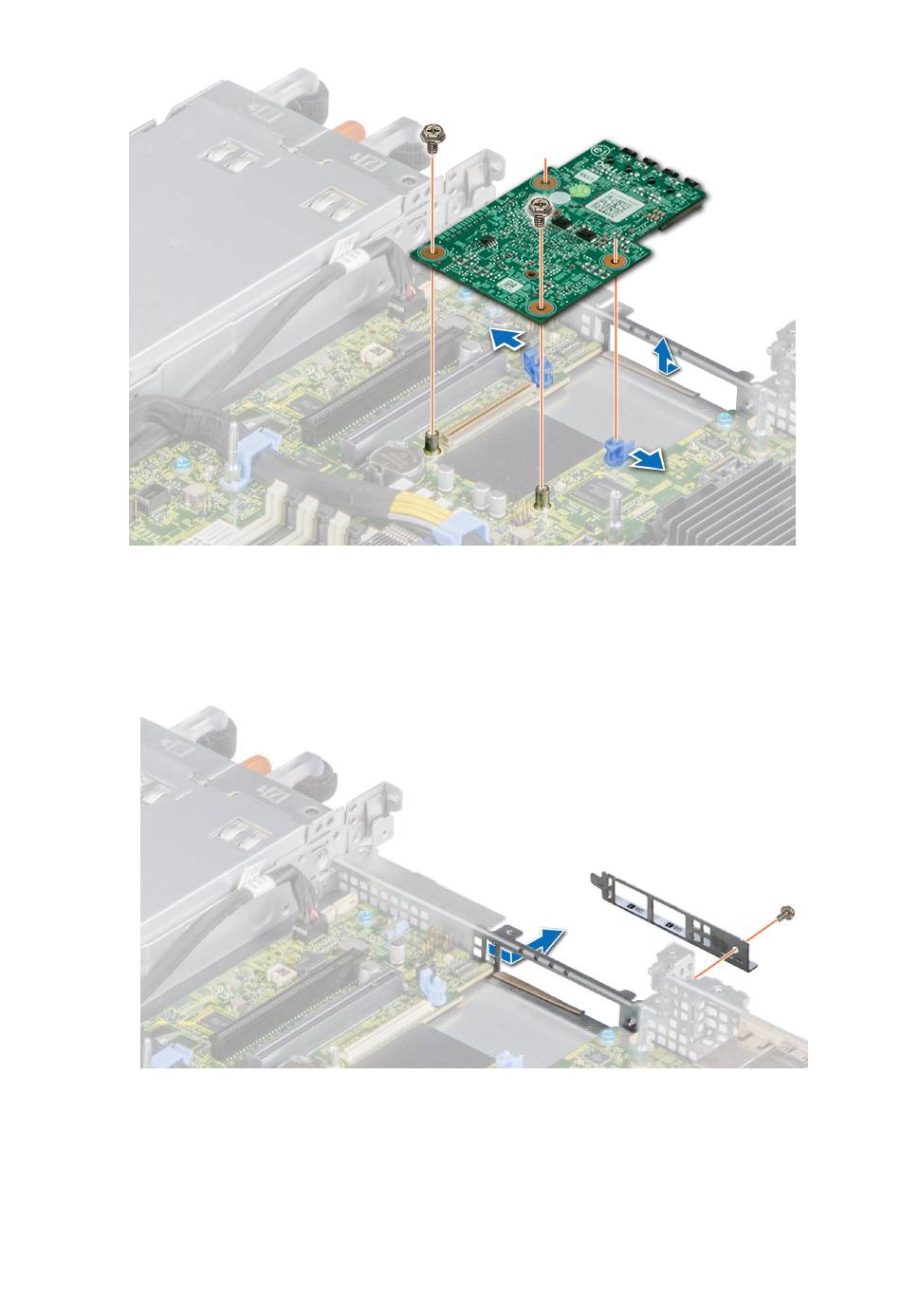

Figure 72. Retrait de la carte de montage LOM
5. Soulevez la carte de montage LOM pour la retirer du système.
6. Retirez le support LOM.
a. À l'aide d'un tournevis cruciforme nº 2, retirez la vis qui fixe le support au châssis.
b. Faites glisser le support pour le sortir du logement du châssis.
Figure 73. Retrait du support de la carte de montage LOM
7. Si vous ne remettez pas en place la carte de montage LOM immédiatement, installez la plaque de recouvrement LOM.
a. Insérez et faites glisser la plaque de recouvrement dans l'ouverture du châssis.
b. À l'aide d'un tournevis cruciforme nº 2, serrez la vis qui fixe la plaque de recouvrement au châssis.
Installation et retrait des composants du système
77
