2.3

ELEKTRISCHE INSTALLATION DER SICHERHEITSSCHALTER

Arbeiten an elektrischen Ausrüstungen dürfen nur von einer Elektrofachkraft bzw. geschultem
Personal durchgeführt werden.
Schalten Sie alle Anlageteile vor Arbeitsbeginn spannungsfrei.
Achten Sie bei Verlegung der Anschlußkabel darauf, daß:
• einpolige Kabel doppelt ummantelt sind;
• die Kabelverwendung und -verlegung EMV-gerecht erfolgt;
Sicherheitsschalter unterbrechen den Sicherheitsstromkreis der Aufzugsanlage.

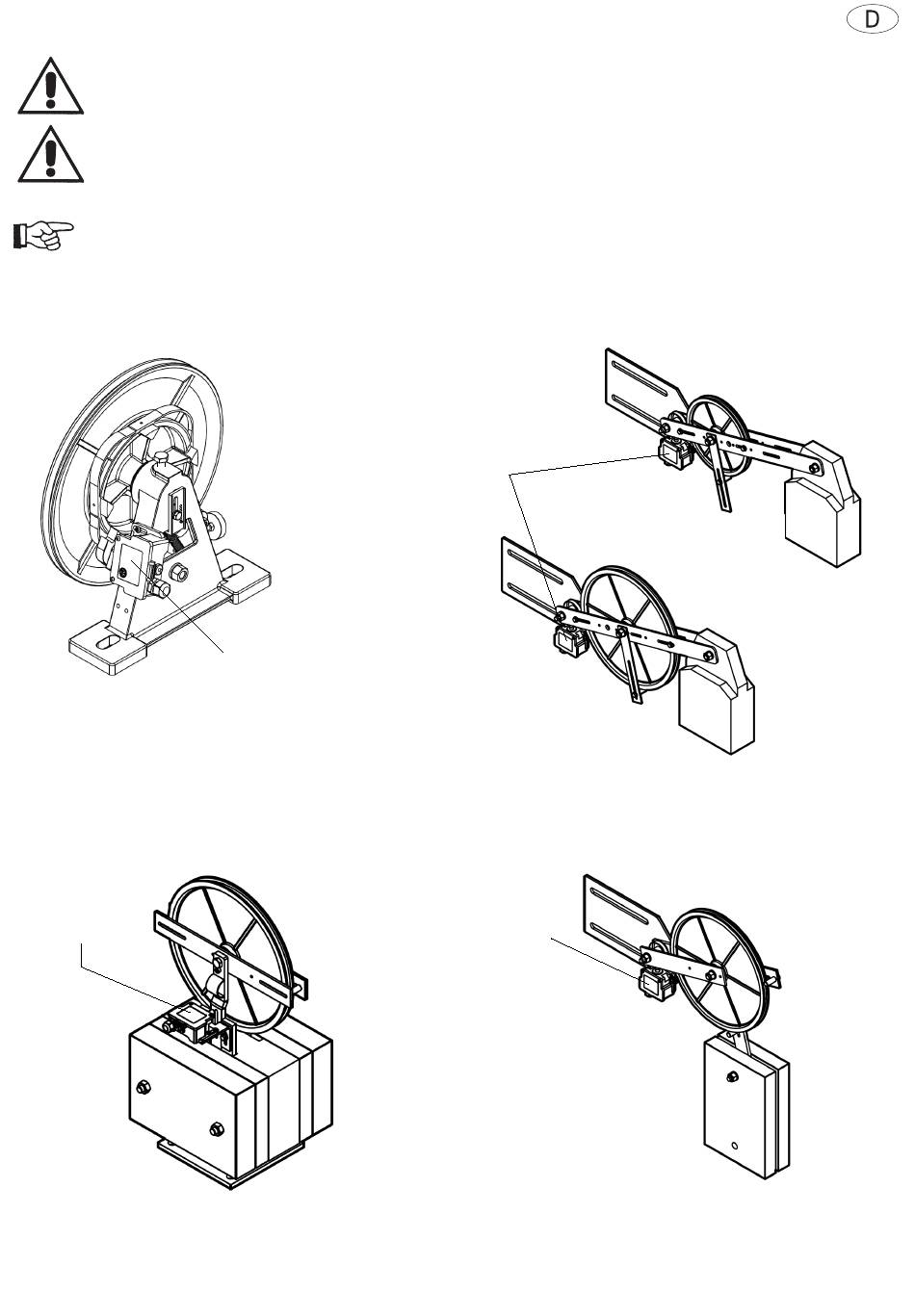

Folgende Sicherheitsschalter müssen angeschlossen werden:
Abb. 1
Geschwindigkeitsbegrenzer
Typ R1LR - R1 - R1 200 - R1 250
Sicherheitsschalter
Abb. 3
Spanngewicht mit senkrechtem Gewicht
mit Sicherheitsschalter.
Sicherheitsschalter
Sicherheitsschalter
Abb. 2
Spanngewicht mit waagerechtem Gewicht mit
Sicherheitsschalter.
Sicherheitsschalter
Abb. 4
Spanngewicht mit Befestigung an der Führung schiene
mit senkrechtem Gewicht mit Sicherheitsschalter.
43
