2.3 INSTALLATION ÉLECTRIQUE DES INTERRUPTEURS DE SÉCURITÉ
Les opérations à exécuter sur l'installation électrique peuvent être faites uniquement par un
électricien spécialisé, soit par un personnel expert.
Avant de commencer les travaux, couper la tension à toutes les parties de l'installation.
Au cours de la pose des câbles de raccordement, prêter attention à ce que:
• les câbles unipolaires soient dotés d'un revêtement double;
• l'utilisation et la pose des câbles soient effectuées suivant le EMV.
Les interrupteurs de sécurité coupent le circuit électrique de protection de l'installation de l'ascenseur.

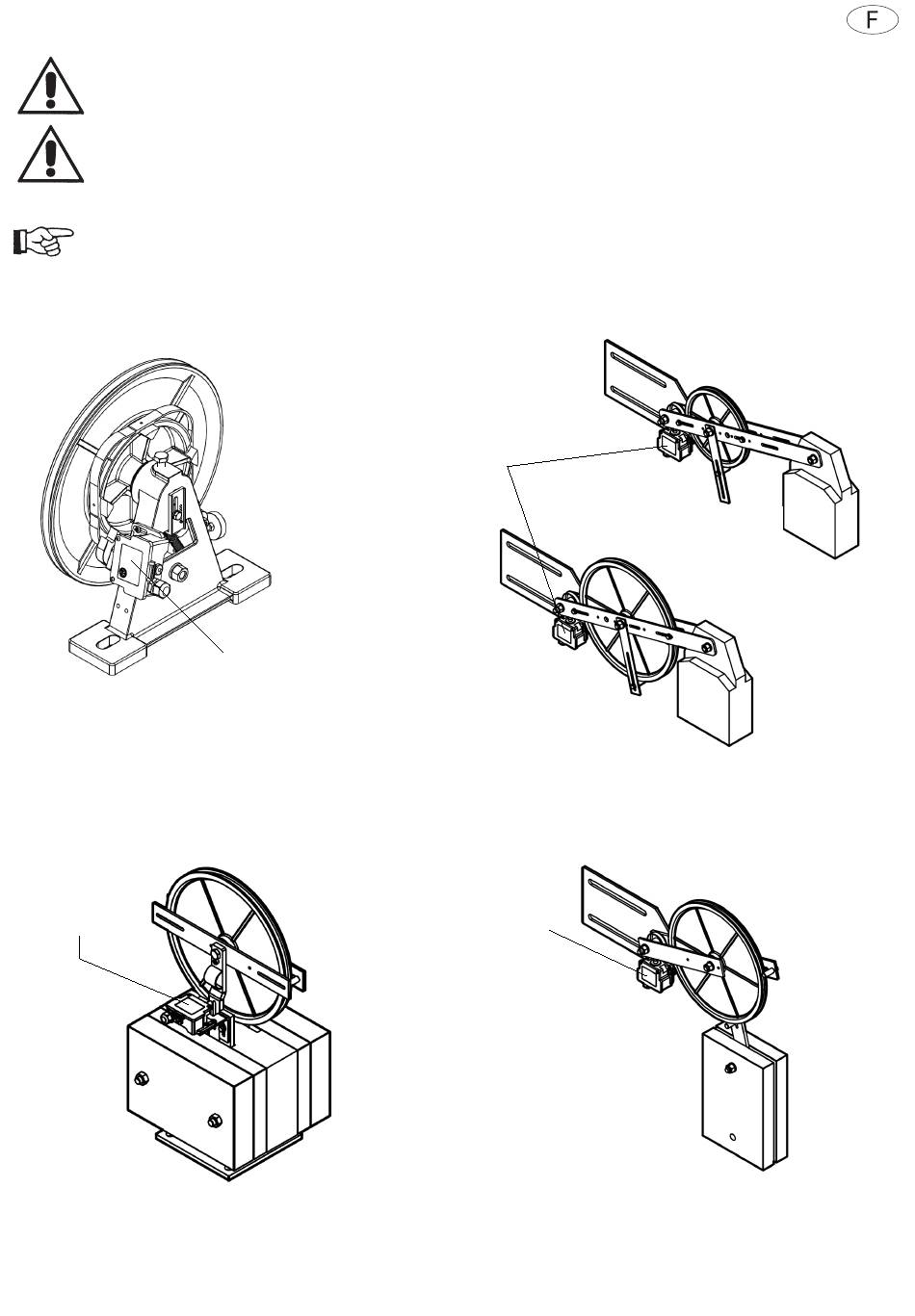

Connecter les interrupteurs de sécurité suivants:
Fig. 1
Limiteur de vitesse
Mod. R1LR - R1 - R1 200 - R1 250
Interrupteur
de sécurité
Fig. 3
Tendeur par contrepoids vertical doté
d'interrupteur de sécurité.
42
Interrupteur
de sécurité
Interrupteur
de sécurité
Fig. 2
Tendeur par contrepoids horizontal doté
d'interrupteur de sécurité.
Interrupteur
de sécurité
Fig. 4
Tendeur avec fixation à la guide par contrepoids
vertical doté d'interrupteur de sécurité.
