2-INSTALLATION

PRISE D'AIR EXTERNE

Il est obligatoire de prévoir une prise d'air extérieur adéquate qui permette l'apport de l'air comburant nécessaire au fonctionnement
correct du produit. L'afflux de l'air entre l' e xtérieur et le local d'installation peut se produire par voie directe, au moyen d'une ouverture
dans une paroi extérieure de la pièce (solution préférable voir Figure 9 a) ; ou par voie indirecte, par prélèvement de l'air dans des pièces
contigües qui communiquent de façon permanente avec la pièce d'installation (voir Figure 9 b). Les chambres à coucher, les salles de bains,
les garages et, de manière générale, les locaux à risque d'incendie ne doivent pas faire partie des pièces contigües. Lors de l'installation,
il faut vérifier les distances minimales nécessaires pour réussir à prélever l'air à l' e xtérieur. Tenir compte de la présence de portes et de
fenêtres qui pourraient interférer avec l'afflux correct de l'air vers le poêle (voir schéma ci-dessous).
La prise d'air doit avoir une surface nette totale minimale de 80 cm² : la surface susdite doit être augmentée en conséquence s'il y a
d'autres générateurs activés à l'intérieur du local (par exemple : ventilateur électrique pour l' e xtraction de l'air, hotte aspirante, autres
poêles, etc.) qui pourraient causer la mise en dépression de la pièce. Il est nécessaire de faire vérifier qu'avec tous les appareils allumés, la
chute de pression entre la pièce et l' e xtérieur ne dépasse pas 4 Pa (pour les appareils Oyster aussi, si l'air comburant n'a pas été canalisé
à l' e xtérieur de façon opportune). Si nécessaire, augmenter la section d' e ntrée de la prise d'air qui doit être réalisée à une hauteur proche
du sol et qui doit toujours être protégée par une grille de protection extérieure anti-volatiles, de façon à ce qu' e lle ne puisse être obstruée
par aucun objet.

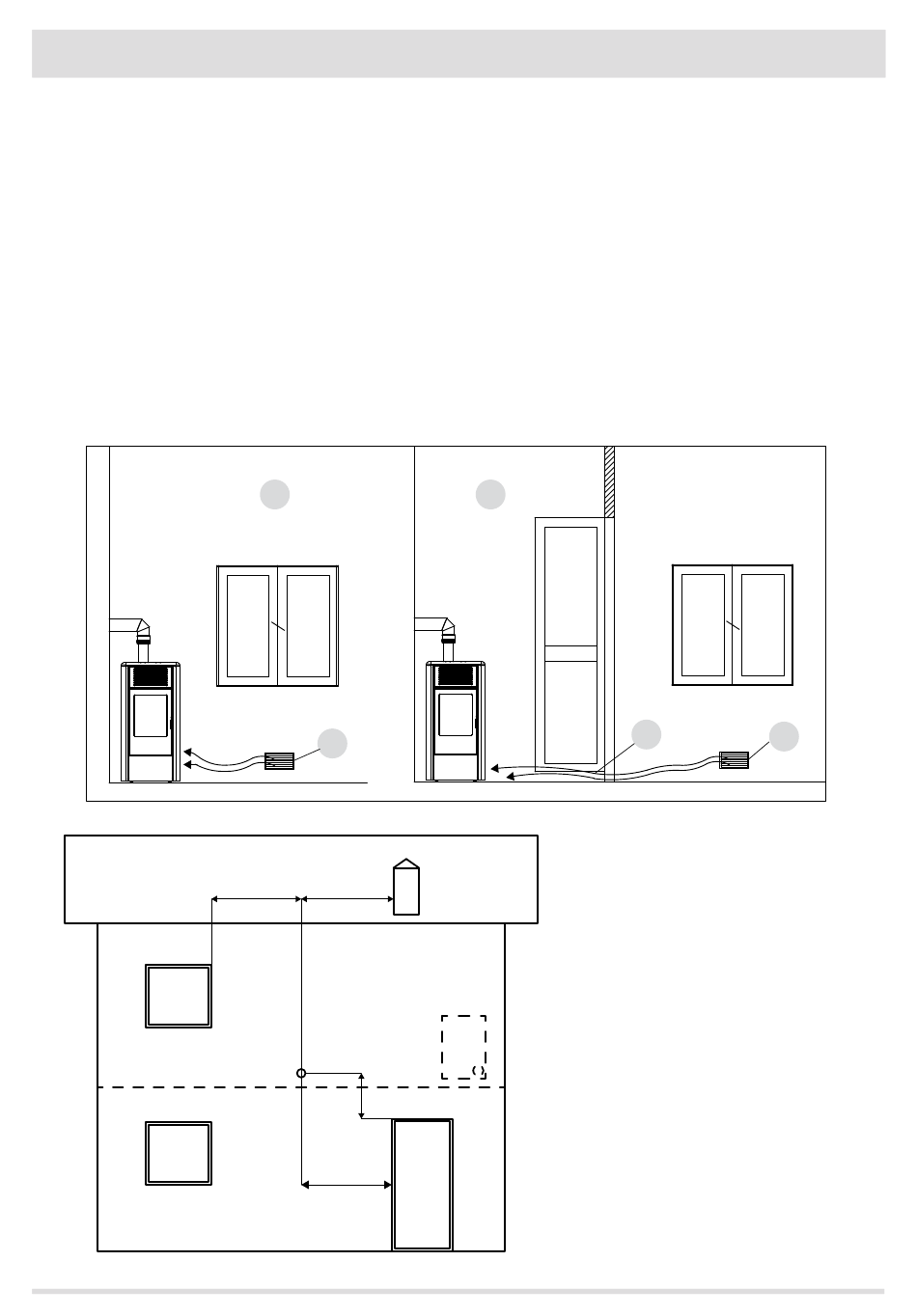

FIGURE 9 A - DIRECTEMENT DE L'EXTÉRIEUR
Service technique - Droits réservés - Reproduction interdite
A
A
MIN.1,5 m
MIN.1,5 m
MIN.0,3 m
MIN.1,5 m
B
C
FIGURE 9 B - PAR VOIE INDIRECTE DU LOCAL ADJACENT
A=PRISE D'AIR
B=LOCAL À VENTILER
C=AUGMENTATION DE LA FENTE SOUS LA PORTE
FIGURE 10
A
15
