20
Connexion

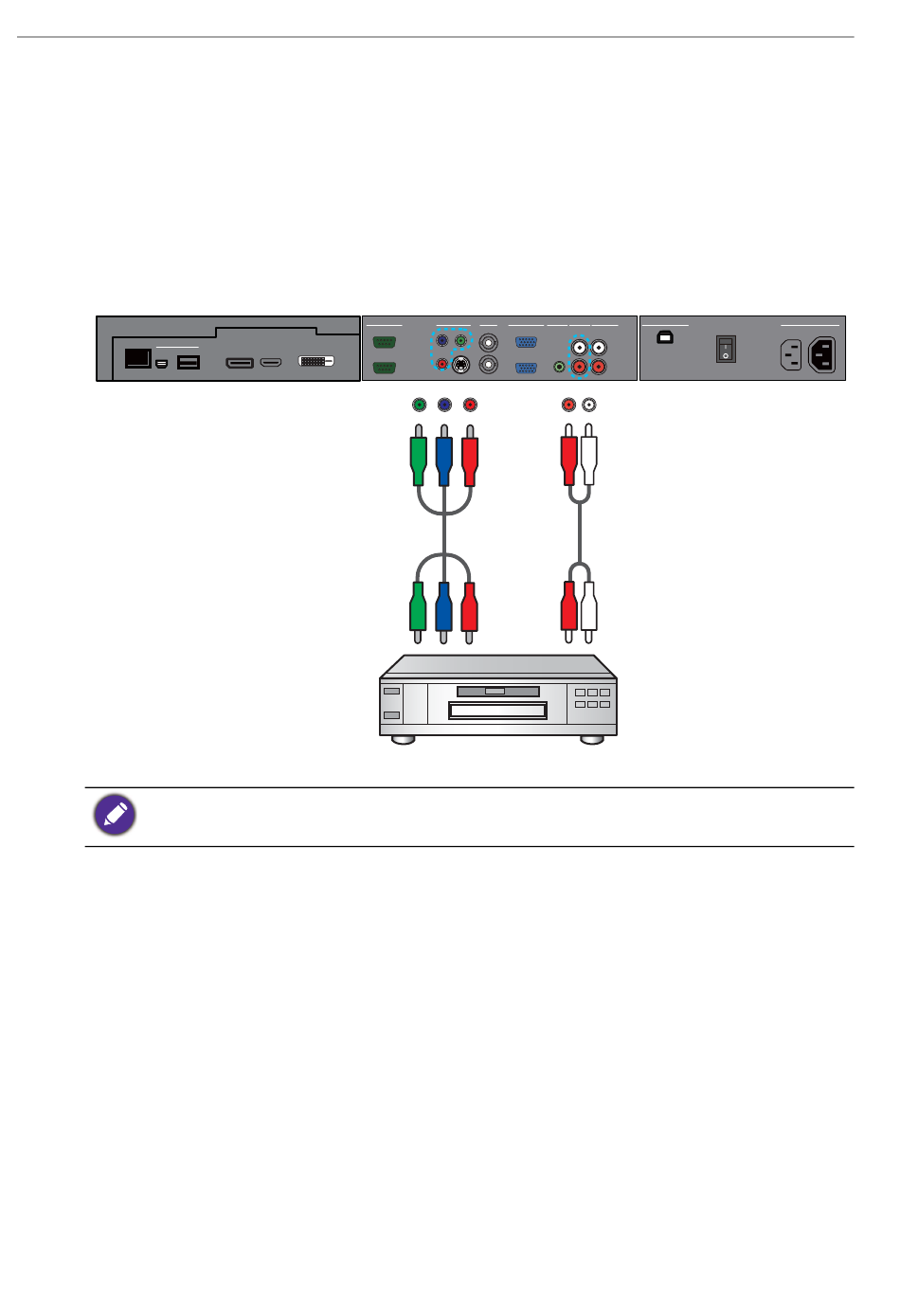

Connexion de l'entrée vidéo en composantes YPbPr
1. Connectez les prises VIDEO IN (YPbPr) sur l'écran aux prises de sortie
composantes sur un périphérique A/V (comme un magnétoscope ou un lecteur de
DVD) en utilisant un câble vidéo en composantes.
2. Connectez les prises de sortie audio du lecteur de DVD aux prises AUDIO IN
(AUDIO2) sur l'écran en utilisant un câble audio approprié.
3. Pour afficher l'image vidéo de cette entrée, appuyez le bouton YPbPr sur la
télécommande. Pour sélectionner une source audio appropriée, voir
à la page 38
MULTI-MEDIA
RJ-45
USB
USB Type A
Mini-B
Les câbles ne sont pas fournis et doivent être achetés séparément.
pour des détails.
DP
HDMI
Câble vidéo en composantes
Lecteur de DVD / magnétoscope
RS-232C
VIDEO IN
AV
VGA
Pb
Y
OUT
OUT
OUT
S-VIDEO
Pr
IN
IN
IN
Source audio
AUDIO IN
AUDIO IN
AUDIO OUT
AC SWITCH
USB TYPE B FOR TOUCH
ON/OFF
AUDIO 1
AUDIO 2
L
R
Câble audio
100-240V~50-60Hz
3.4A
1.7A
IN
OUT
