Système de sécurité sans contact CES‑AZ‑ABS‑01B

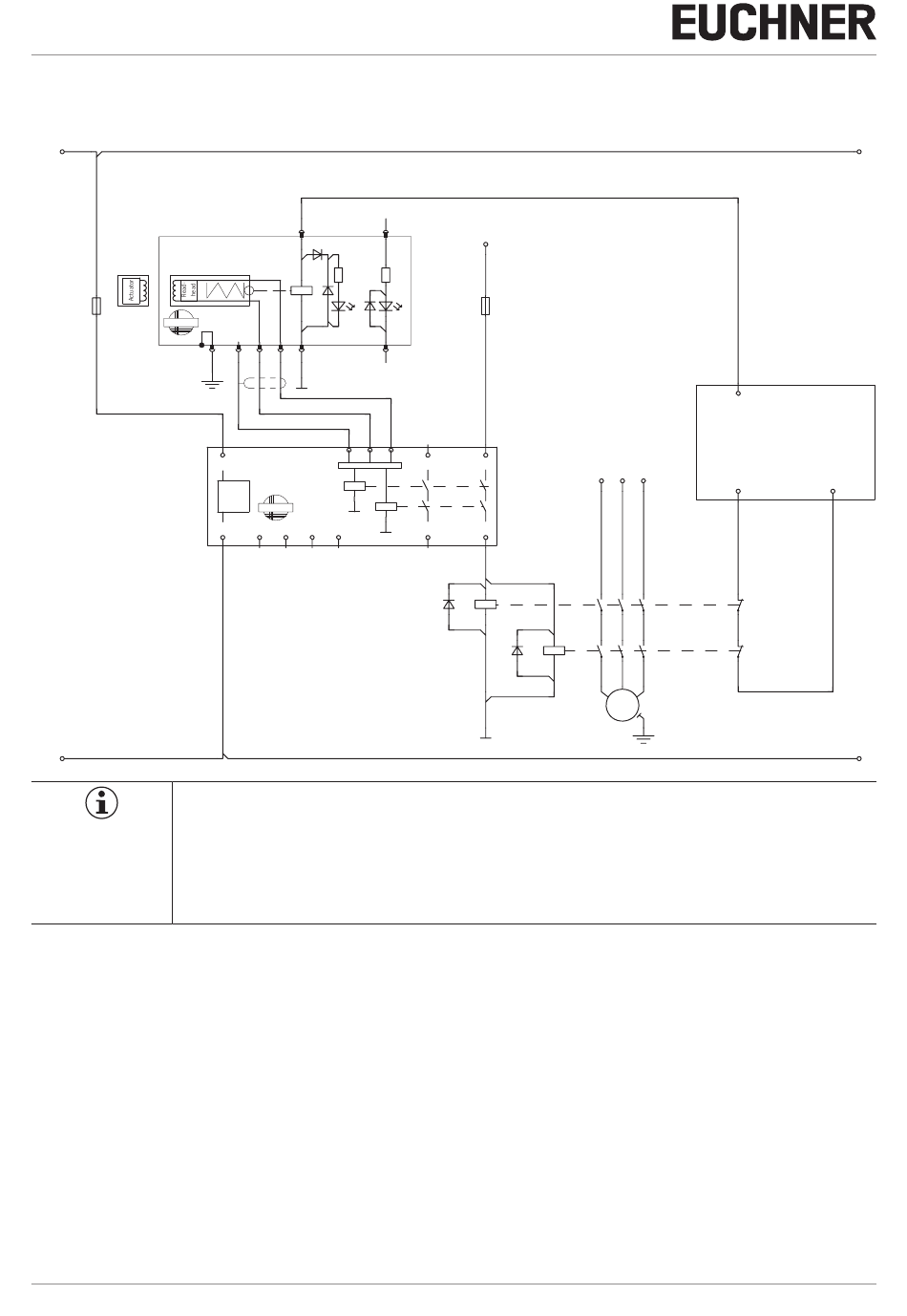

8.4. Exemples de raccordement CES‑AZ‑ABS‑01B
8.4.1. CES‑AZ‑ABS‑01B avec tête de lecture CET
24VDC
-S1
CET1-AX-LRA-00-50X-SA
095735
-F1
EUCHNER
-A1
GND
Important !
Pour atteindre la catégorie 3 selon EN ISO 13849-1, un contrôle des contacteurs montés en aval est
nécessaire (ici contacts de -K3 et -K4 dans la boucle de retour).
Cet exemple ne représente qu'une des parties jouant un rôle dans le raccordement du système CES.
L'exemple représenté ne renvoie pas à la conception du système dans son ensemble. L'utilisateur est
responsable de la sécurité de l'intégration dans le système global.
Si, pour la commande (de contacteurs par exemple), seul un circuit de validation de l'appareil est utilisé, il faut garantir
l'exclusion de tout défaut de court-circuit entre les contacts du circuit de validation et, par exemple, l'alimentation en tension.
Ceci est garanti conformément à la norme EN ISO 13849-2 tableau D.5, si
Ì
les conducteurs se trouvent à l'intérieur d'une enveloppe électrique et
Ì
l'enveloppe est conforme aux exigences correspondantes (voir EN 60204-1 et/ou CEI 60204-1).
12
6
4
LED1
SH1
H11
H12
8
3
2
1
7
CES-AZ-ABS-01B
SH1
H11
24V
100064
+
K1
24VDC
K2
EUCHNER
0V
TST
OUT
ERR
GND
24V
-F2
LED2
5
H12
13
23
+
14
24
-V1
-K3
-V2
-K4
(trad. mode d'emploi d'origine) 2100063-17-08/20
L1
L2
L3
11
12
21
22
feedback loop
M
-M1
~
3
PLC
