6. Fonction
Le système de sécurité est constitué de trois composants :
Ì
Actionneur codé
Ì
Tête de lecture
Ì
Analyseur
Il est possible de connecter 1 tête de lecture à l'analyseur.
Les têtes de lecture et les actionneurs sont affectés à l'appareil par un processus d'apprentissage spécial.
Chaque actionneur livré possède son propre codage électronique et est donc unique pour le système utilisé. Il n'est pas
possible de reprogrammer le code d'un actionneur.
La tête de lecture se monte sur la partie fixe du protecteur et est reliée à l'analyseur par un câble blindé à deux conducteurs
(bornes H11, H12 et SH1).
L'actionneur fixé à la partie mobile du protecteur s'approche de la tête de lecture lors de la fermeture de la porte. Lorsque la
distance de connexion est atteinte, l'actionneur est alimenté en tension par la tête de lecture par induction et la transmission
des données peut se dérouler. Le code lu est comparé au code appris dans l'analyseur.
Si les données concordent, la sortie d'état de porte OUT (sortie à semi-conducteur) passe en niveau HAUT et les sorties de
sécurité (sortie de relais) changent d'état. La LED OUT s'allume.
Grâce à l'interrogation dynamique de l'actionneur, à la structure redondante et diversifiée du système électronique de sécurité
en combinaison avec des sorties de sécurité redondantes, l'analyseur passe en état de sécurité à chaque erreur détectée.
Lors de l'ouverture du protecteur, les sorties de sécurité déconnectent le circuit de sécurité et la LED OUT s'éteint. L'état
de ces sorties est contrôlé en interne par des contacts à ouverture positive (sortie de relais).
Quel que soit l'état de connexion du circuit de sécurité, il est possible d'interroger la position de la porte de sécurité via la
sortie OUT.
En cas d'erreur interne dans l'analyseur, le circuit de sécurité est déconnecté, la sortie de diagnostic (ERR) passe en niveau
HAUT et la LED ERROR rouge s'allume.
Les contacts de sécurité de l'interrupteur de sécurité CES permettent aussi de commuter des courants faibles. Ceci permet
à l'utilisateur de pouvoir relier l'appareil directement à un automate de sécurité.

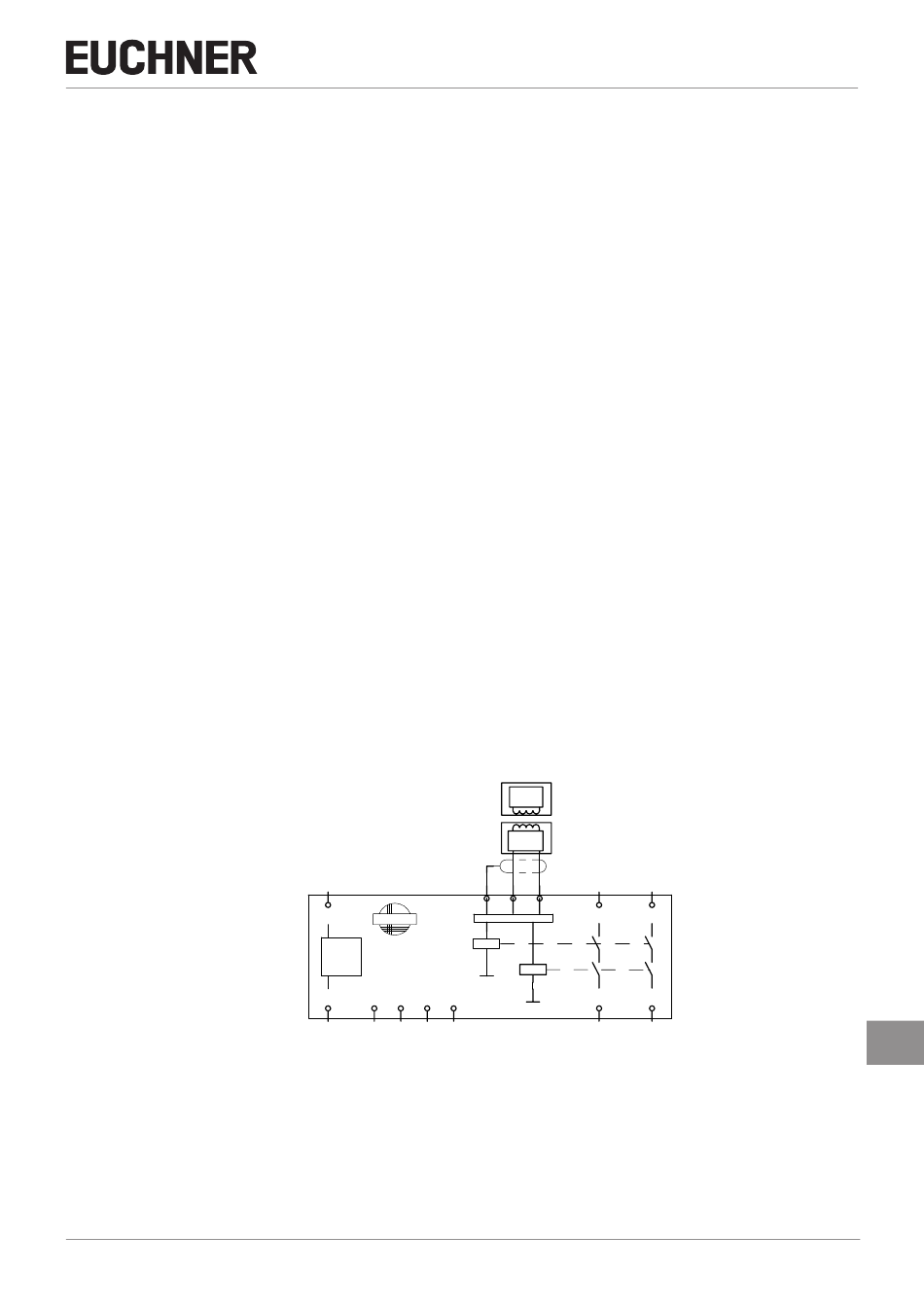

6.1. Schéma électrique CES‑AZ‑ABS‑01B
24V, 0V
Alimentation en tension
H11/H12
Connexion tête de lecture 1
SH1
Blindage tête de lecture 1
TST
Entrée de test
OUT
Sortie de signalisation à se-
mi-conducteur
ERR
Sortie de diagnostic
13, 14
Connexion contact relais A,
fonction relais de sécurité
23, 24
Connexion contact relais B,
fonction relais de sécurité
2100063-17-08/20 (trad. mode d'emploi d'origine)
Système de sécurité sans contact CES‑AZ‑ABS‑01B
SH1
24 V
EUCHNER
K1
CES-AZ-ABS-01B
24VDC
100064
0V
TST
OUT ERR GND
Trans-
ponder
Read-
head
H11
H12
13
23
+
+
K2
14
24
Mode d'emploi
FR
9
