2-2. Précautions pour l'installation de la machine
Nous vous remercions d'avoir porté votre choix sur cette machine à coudre industrielle JUKI. Pour pouvoir
utiliser cette machine facilement, vérifiez préalablement les points 2-1 à 2-13.
×
2-3. Installation
❸
❶
1,2 ± 0,5 mm
1 ± 0,5 mm
1,2 ± 0,5 mm
❶
23,5 mm
❷
A
❻
❺
❸
❶
19,5 mm
❹
❸
B
❹
❼

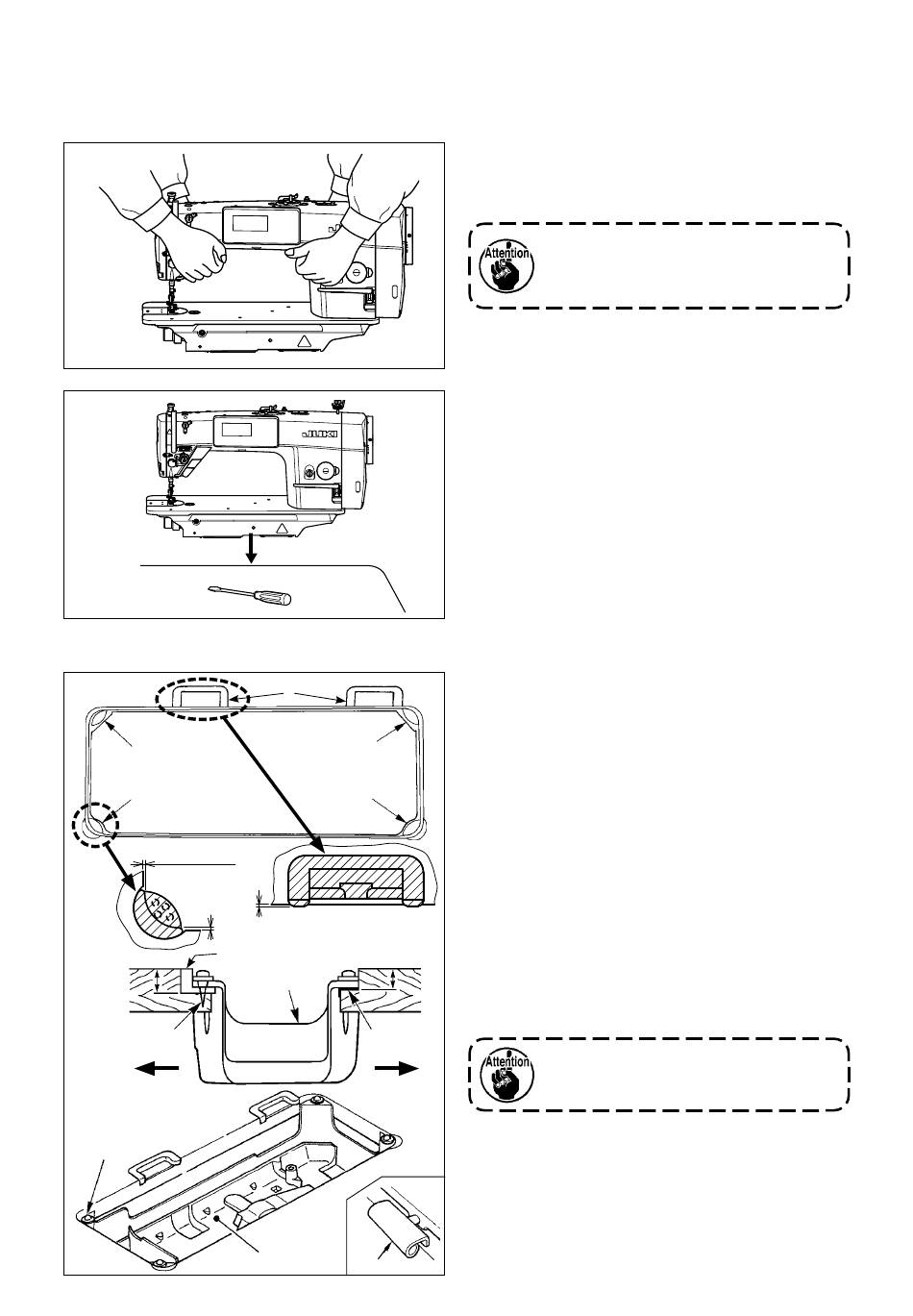

2-2-1. Comment transporter la machine à coudre
Transporter la machine en tenant son bras à deux
personnes comme sur la figure.
1. Ne jamais tenir le volant car il tourne.
2. Tenir la machine à deux personnes ou
plus car elle pèse au moins 40 kg.
2-2-2. Précautions pour la mise en place de la
machine
Placer la machine dans un endroit horizontal et plat
en veillant à ce qu'elle ne se trouve pas sur un objet
saillant tel qu'un tournevis.
1) Le couvercle inférieur ❹ doit reposer sur les
quatre coins de la rainure de la table. Monter la
base de la charnière en caoutchouc ❺ sur la table
et l'y fixer avec une pointe.
2) Fixer les deux sièges en caoutchouc ❶ du côté A
(côté opérateur) à l'aide de clous ❷ comme sur la
figure supérieure. Fixer deux sièges-tampons ❸
du côté B (côté charnière) avec de la colle caout-
chouc. Placer ensuite le couvercle inférieur ❹ sur
les sièges ainsi fixés.
3) Avant de placer la tête de la machine sur les
sièges-tampons ❻ aux quatre coins, fixer la char-
nière ❼ dans l'ouverture du socle de la machine,
puis monter la tête de la machine sur la base de
la charnière en caoutchouc ❺ de la table.
Ne pas tenir la machine par le volant.
– 3 –
