❼
❷

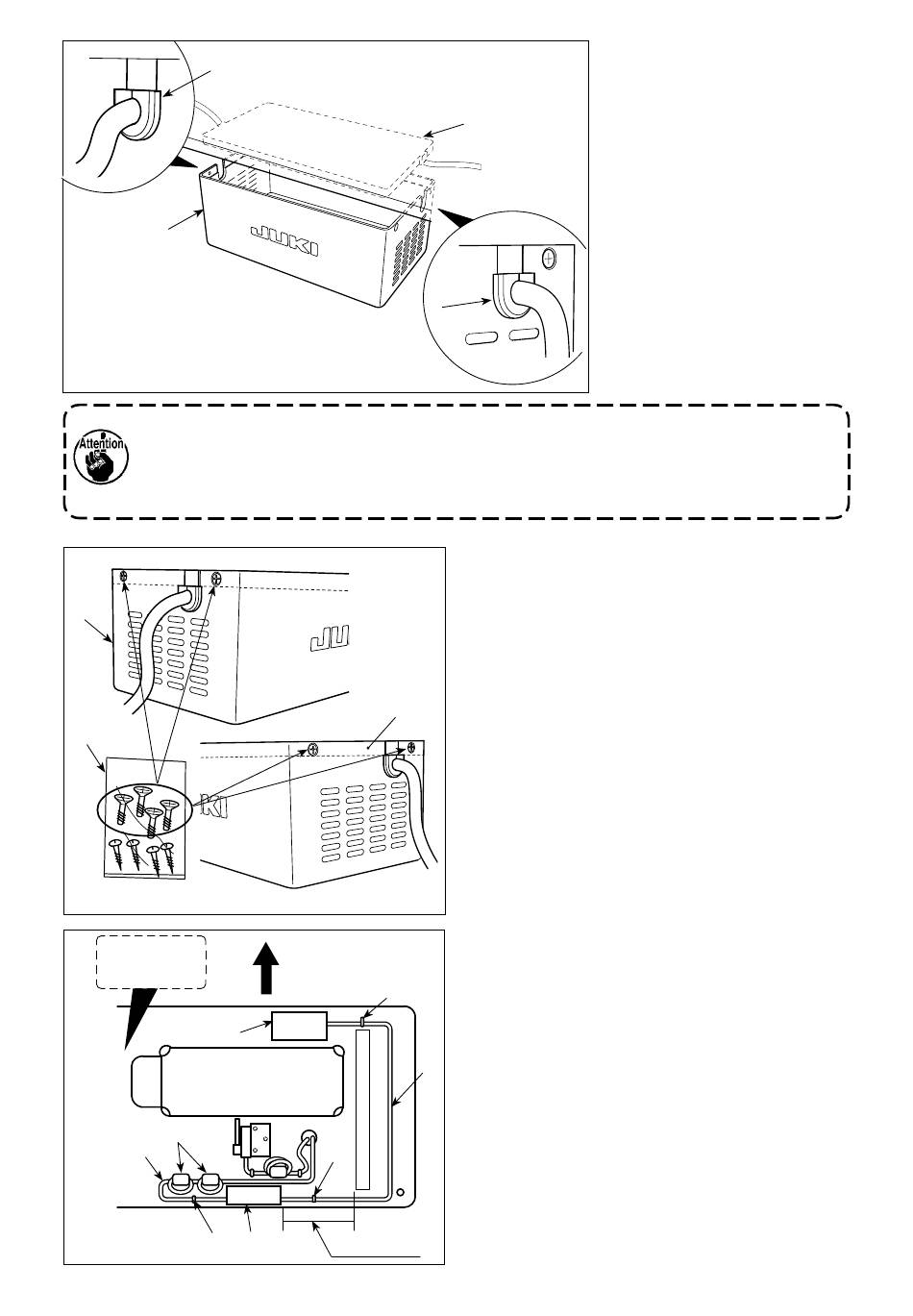

Veillez à ne pas coincer le cordon sous le couvercle du moteur ❷ .
Faites passer le cordon d'alimentation dans le manchon du cordon . Ensuite, insérez le
cordon d'alimentation dans la partie fendue du couvercle du moteur ❷ et maintenez-le avec la
base du moteur asm. ❸ .
❷
❹
Dessous du
support
Boîtier
d'alimentation
❸
Côté opérateur
❶
220-250mm
❸
❼
10)Retirer les vis de fixation du couvercle du réac-
teur ❺ du sac à vis ❹ . Fixer le couvercle du ré-
acteur ❷ sur l'ensemble de la base du réacteur ❸
avec les vis de fixation (en quatre emplacements).
11) lnstallez les trois noyaux toroïdaux optionnels.
Pour deux noyaux toroïdaux, serrez le cordon
d'alimentation du coffret de branchement après avoir
enroulé le câble autour du tore du noyau toroïdal
deux fois.
12) Fixez les câbles d'entrée/sortie ❶ et ❼ du boîtier
de commande sur le support à l'aide du cavalier
optionnel .
Lors de cette étape, veillez à ne pas croiser les
câbles d'entrée/sortie.
– 8 –
9) Monter le couvercle du réac-
teur ❷ sur l'ensemble de la
base du réacteur ❸ .
