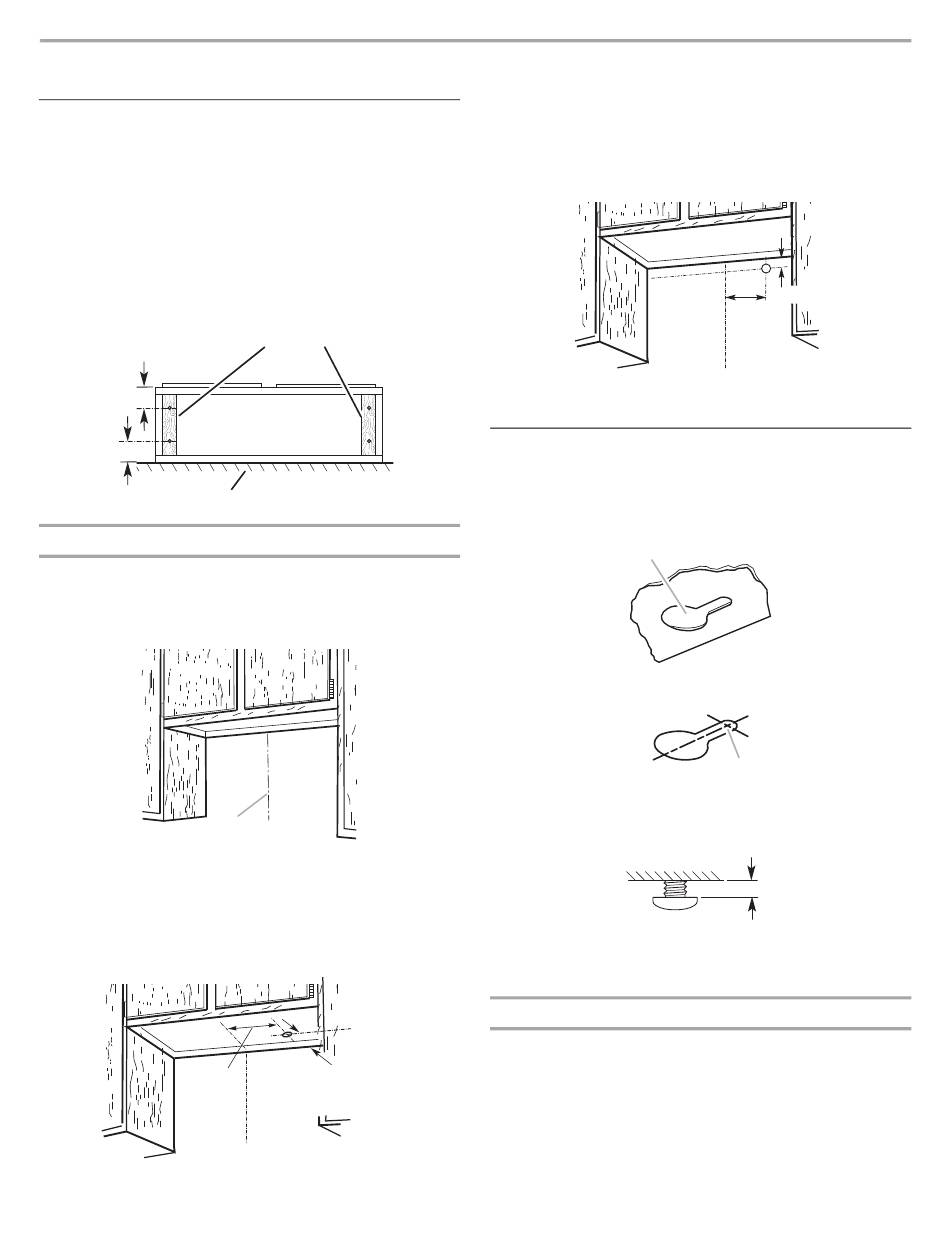

Préparation de l'emplacement
REMARQUE : Avant d'exécuter les découpages, vérifier la
disponibilité d'un dégagement suffisant dans le plafond ou le mur
pour le conduit d'évacuation.
1. Déconnecter la source de courant électrique.
2. Sélectionner une surface plane pour l'assemblage de la
hotte. Placer le matériau de protection sur cette surface.
3. Soulever la hotte et la placer à l'envers sur une surface couverte.
4. Si le fond du placard forme une cavité, ajouter des tringles
d'appui en bois de chaque côté. Installer les vis pour fixer les
tringles d'appui aux emplacements indiqués.
3"
(7,6 cm)
Bord inf. du placard
3"
Mur
(7,6 cm)
Déterminer l'emplacement du trou de passage du câble
Percer seulement un trou de passage de 1¹⁄₄" (3,2 cm) de
diamètre pour le câblage.
1. Déterminer et tracer clairement l'axe central vertical sur le
mur et le placard dans la zone où le passage du conduit
d'évacuation sera réalisé.
A. Axe central
Câblage à travers le sommet du placard :
1. Tracer une ligne de distance "A" à partir de la droite de l'axe
central, sur la face inférieure du placard. Sur cette ligne,
marquer le point situé à 2" (5,1 cm) du mur arrière. Percer en ce
point un trou de 1¼" (3,2 cm) de diamètre à travers le placard.
Axe central
18

INSTRUCTIONS D'INSTALLATION

Tringles d'appui en bois
(seulement pour fond de
placard avec cavité)
A
A 2" (5,1 cm) à partir
du mur, et non du
cadre du placard
³⁄₈
A.8 " (21,3 cm)
Passage du câble à travers le mur :
1. Tracer une ligne de distance "A" à partir de la droite de l'axe
central, sur la face inférieure du mur. Marquer un point sur
cette ligne qui se trouve à ⁷⁄₈" (2,2 cm) de la face inférieure du
placard. Percer en ce point un trou de 1¹⁄₄" (3,2 cm) de
diamètre à travers la paroi arrière.

Installation de la hotte

1. Soulever la hotte sous le placard et déterminer sa position
d'installation finale en la centrant sous le placard. Sur la face
inférieure du placard, marquer l'emplacement des 4 trous de
montage sur la hotte. Placer la hotte à part sur une surface
couverte.
A
A. Découpe en trou de serrure
2. À l'aide d'un foret de ¹⁄₈" (3 mm), percer 4 avant-trous tel qu'illustré.
A. Perçage d'un avant-trou
3. Installer les 4 vis de montage 4,5 x 13 mm dans les avant-trous.
Laisser un espace d'environ ¹⁄₄" (6,4 mm) entre les têtes des vis
et le placard pour faire glisser la hotte et la mettre en place.
Installation sans décharge à l'extérieur (recyclage) - Ne
pas retirer les opercules.
Installation du cordon d'alimentation
1. Pour les installations à raccordement direct, acheminer le
câble d'alimentation du domicile selon les prescriptions du
Code national de l'électricité ou des normes CSA et des
codes et règlements locaux. La longueur du câblage depuis
le tableau de distribution (avec fusibles ou disjoncteurs) doit
être suffisante pour réaliser facilement le raccordement dans
le boîtier de connexion de la hotte.
Pour les installations avec ensemble de cordon
d'alimentation facultatif, suivre les instructions de la section
"Raccordement électrique".
⁷⁄₈" (2,2 cm)
A
Axe central
³⁄₈
A.8 " (21,3 cm)
A
¹⁄₄"
(6,4 mm)
