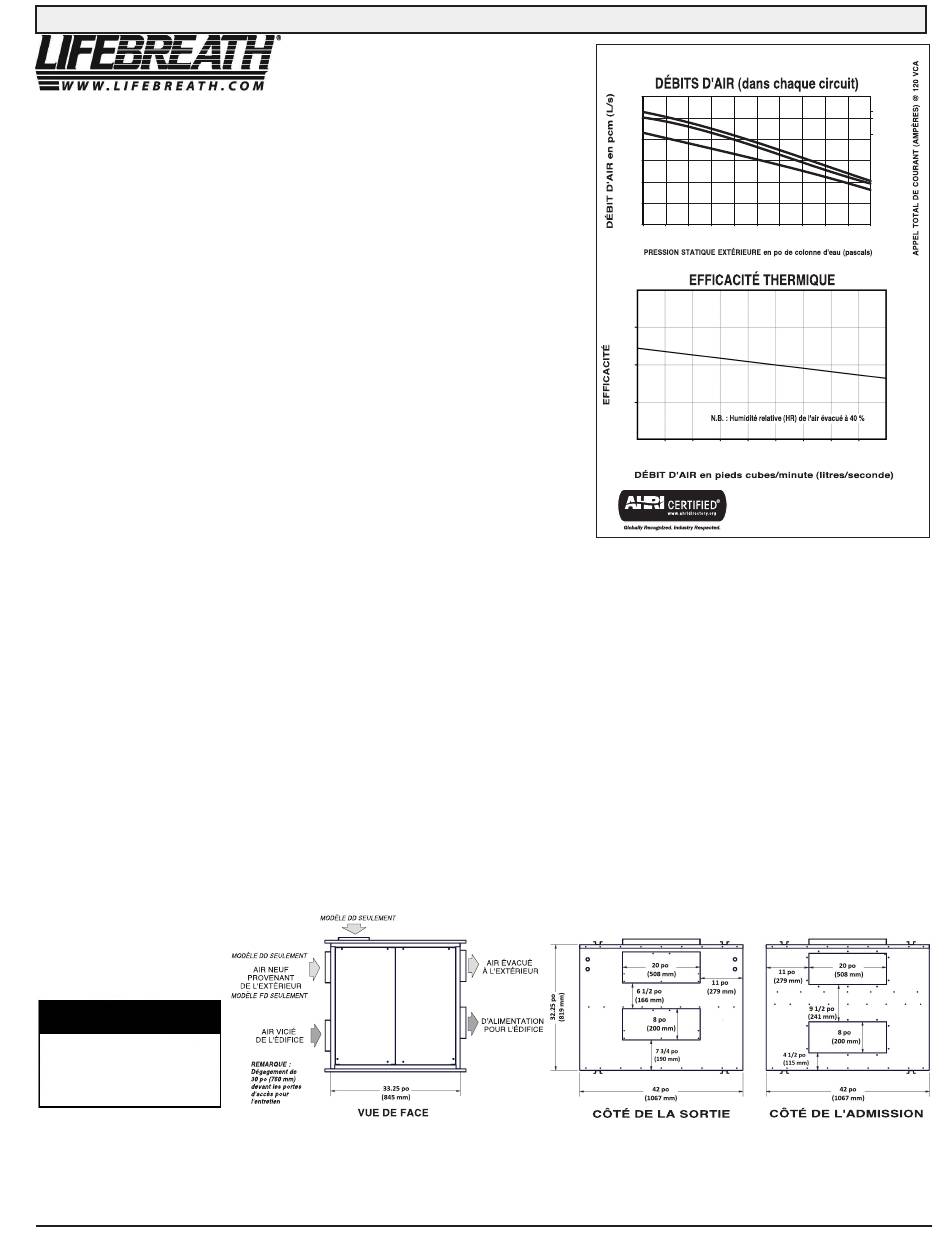

FICHE TECHNIQUE
NOYAUX
Noyaux récupérateurs de chaleur modulaires (en trois sections) brevetés en aluminium,
arrangés pour assurer une ventilation à contre-courant très efficace.
MOTEURS
Deux moteurs à condensateur permanent, à trois vitesses et à deux arbres; courant
alternatif de 120 volts, 9,4 ampères pour chaque moteur
(total de 18,8 ampères à grande vitesse); 1/2 cheval-vapeur, 1625 tours/minute; 2256
watts en tout à grande vitesse. MCA: 23.5 MOP: 30
FILTRES
Filtres à air lavables dans les circuits d'alimentation et d'évacuation de l'air.
SOUFFLANTES
Type centrifuge à débit nominal d'air libre de 1200 pieds cubes/minute
(566 litres/seconde). Chaque circuit d'air a un moteur à deux arbres qui actionne deux
soufflantes centrifuges.
DIMENSIONS DES CONDUITS DE RACCORDEMENT
Quatre de 20 po x 8 po (508 mm x 200 mm).
MONTAGE
L'appareil doit être posé sur des tasseaux qu'il faut connecter à des supports de
suspension à tige filetée. (Les tasseaux et les tiges ne sont pas fournis).
COFFRE
L'appareil a des portes d'accèss avant et arrière. Le panneau électrique peut être changé
de coté pour donner à l'installateur le choix de la direction des conduits. Caisson en acier
galvanisé (G60) peint de calibre 20, pour une meilleure résistance à la corrosion. Isolé à
certains endroits avec un isolant à revêtement métallique pour prévenir la condensation à
l'extérieur. Raccords d'égouttement - deux de 1/2 po (12 mm) de diamètre extérieur.
LES ÉLECTRONIQUES
Plaquette de circuits intégrés pour le microprocesseur. Contacts d'interverrouillage intégrés.
Vérification automatique. Télécommande optionnelle de vitesse.
DÉGIVRAGE
Modèle 1200FD - Interruption de l'air d'alimentation pendant que l'air évacué dégivre les
noyaux.
Modèle 1200DD - Un registre de dérivation achemine l'air intérieur qui dégivre les noyaux.
POIDS NET 285 LB (130 KG)
OPTIONS DE CONTRÔLE
99-BC02 La commande de ventilation Lifebreath
• Deux vitesses (BASSE/HAUTE) pour leventilateur rotatif
• Déshumidistat électronique
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
99-500 Commande de trois vitesses
• Trois vitesses (basse/haute) pour le ventilateur rotatif (basse/
moyen/haute)
• Connexion basse tension avec câble 3/20
99-DH01 Déshumidistat Lifebreath
•
Déshumidistat électronique
Connexion basse tension avec câble 3/20
•
DIMENSIONS
en pouces
mm)
(
REMARQUE :
Le modèle 1200FD/DD peut
facilement être inversé au moment de
son installation. Vous trouverez les
instructions nécessaires en page 22.
GARANTIE
Les
appareils
bénéficient
d'une garantie de 15 ans sur
les noyaux récupérateurs
de
chaleur et de deux (2) ans
pour les pièces de rechange.
Date : __________________________________________
Étiquette : ________________Qté :___________________
Projet : _________________________________________
Ingénieur :_______________________________________
POIDS BRUT 335 LB. (152 KG)
AIR NEUF PROVENANT
DE L'EXTÉRIEUR
AIR DE DÉGIVRAGE
1600
(755)
1400
(660)
1200
(566)
1000
(472)
800
(378)
600
(282)
400
(190)
70 %
60 %
50 %
OPTIONS MINUTERIES
99-DET01 Minuterie Lifebreath pour 20/40/60
minutes
• Elle actionne la ventilation à haute vitesse pour 20,
40 ou 60 minutes
• Connexion à trois fils.
99-DET02 Minuterie sans fil Lifebreath 20/40/60
minutes
• Elle actionne la ventilation à haute vitesse pour 20,
40 ou 60 minutes
• Connexion sans fil.
99-RX02 Répéteur sans fil Lifebreath
• Sert à accroître la portée des minuteries sans fil
99-DET02.
• Se branche dans une prise de courant 120 V.
• Relié sans fil à la commande principale et la
minuterie. S'installe à mi-chemin entre la minuterie
et la commande murale principale, si la minuterie
se trouve hors de portée.
OPTIONS DE FILTRES
99-65-183
• Filtre plissé de 2 po MERV 8 pour le flux d'air neuf.
Entrepreneur :____________________________________
Fournisseur :_____________________________________
Soumission N
o
:___________________________________
Presentée par : ___________________________________
7
1200FD/DD
PERFORMANCE
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
(25)
(50)
(75)
(100) (125) (150) (175) (200) (225)
500
600
700
800
900
1000
1100
(235)
(282)
(329)
(378)
(423)
(472)
(518)
AHRI 1060 Agréé Noyau:
Contient trois 68-222
14.0 HAUT
13.2 MOYEN
12.8 BAS
0,9
1,0
(250)
1200
(566)
