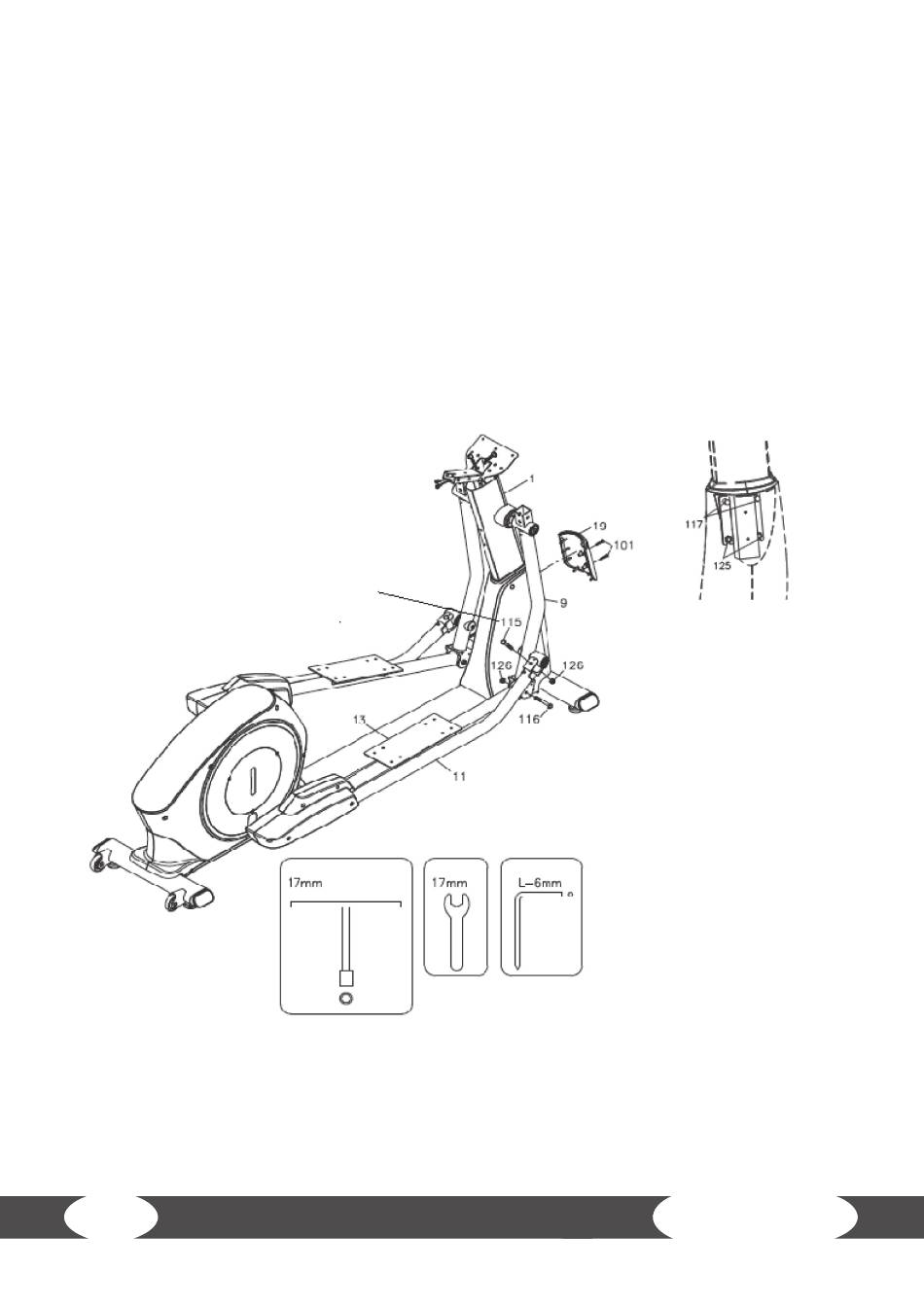

Étape 3 :
montage des bras de pédales et du revêtement avant
1.
Fixez le bras de pédale droit (13) sur le bras pivotant droit (9) à l'aide d'une vis (116) et d'un écrou
en nylon (126).
2.
Fixez le bras d'appui droit (11) sur le bras pivotant droit (9) à l'aide d'une vis (115) et d'un écrou
en nylon (126).
3.
Répétez cette opération du côté gauche.
4.
Serrez les vis et les écrous en nylon à l'aide de l'outil.
5.
Fixez le revêtement avant (19) sur la partie avant du cadre (1) à l'aide de deux vis (101).
REMARQUE
L
La vis (115) doit être mise
en place depuis l'intérieur
du bras pivotant. L'écrou en
nylon (126) doit être fixé de
l'extérieur.
16
X10.5 Pro
