6.4 Composants internes du poêle
Légende :
1 - Chambre de combustion
2 - Supports droit-gauche
3 - Échangeur en fonte
4 - Parois latérales vermiculite
5 - Déflecteur supérieur vermiculite
6 - Paroi postérieure vermiculite

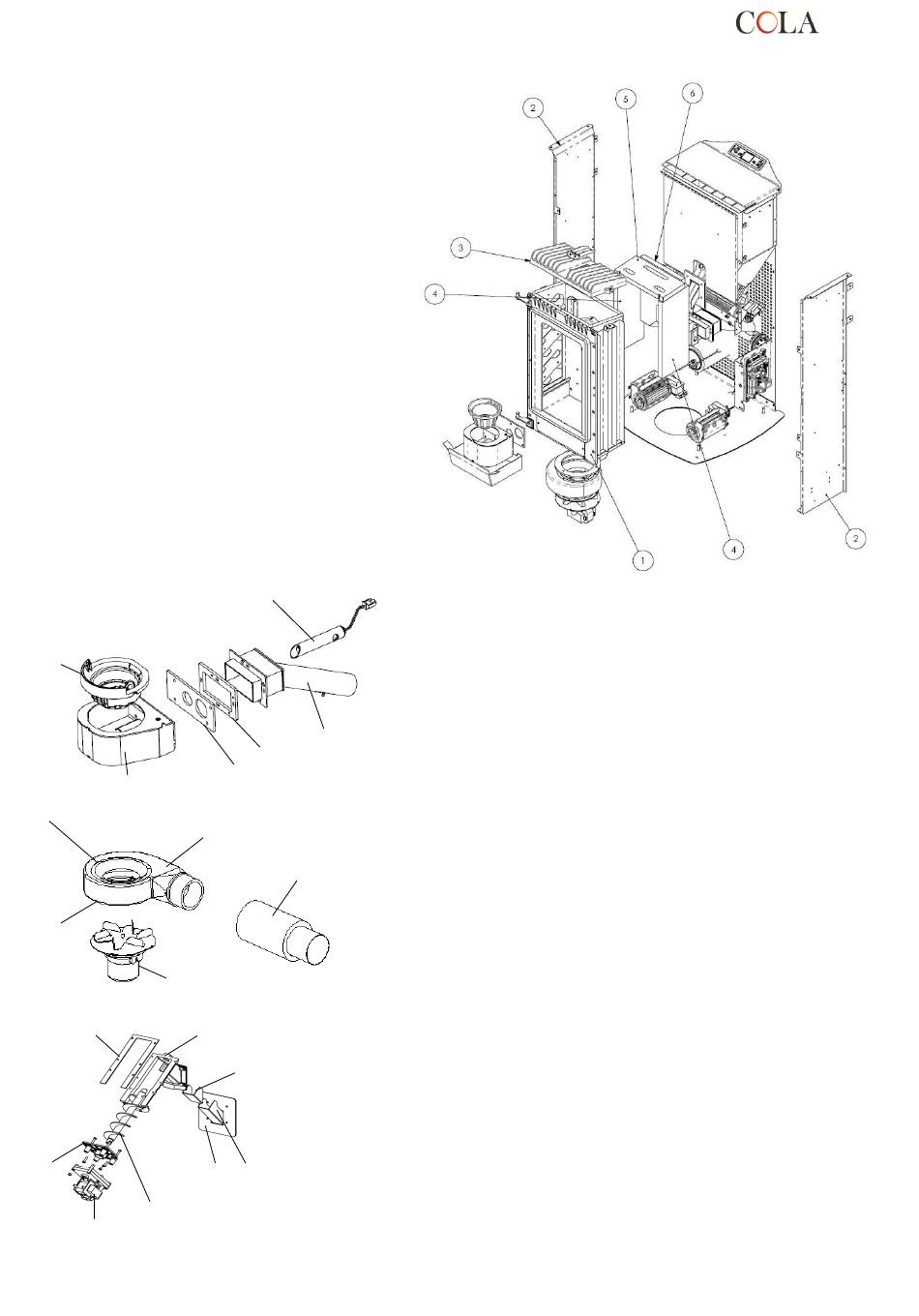

Éclaté de la chambre de combustion et des parties
reliées réf. poêle FIRE HR – FIRE LUX HR
Éclatés de :
1 - Groupe brasier
2 - Groupe extracteur des fumées
3 - Groupe vis sans fin
1
2
2
2
3
1
8
2
5
4
3
4
3
6
5
1
4
7
6
Légende :
1 - Brasier
2 - Support de brasier
3 - Tuyau d'aspiration d'air comburant
4 - Résistance électrique
5 - Joint arrière de support de brasier
6 - Joint avant du groupe aspiration
Légende :
1 - Volute extracteur de fumées
2 - Joint thermique
3 - Moteur extracteur de fumées
4 - Tuyau d'évacuation des fumées
Légende :
1 - Joint de réservoir-convoyeur
2 - Flasque d'arrêt motoréducteur
3 - Motoréducteur
4 - Vis sans fin
5 - Joint pour goulotte
6 - Goulotte de granulés
7 - Joint de chambre-convoyeur
8 - Convoyeur de granulés
89
FIRE HR – FIRE LUX HR
