Fujitsu SPARC Enterprise T5140 Guide D'installation page 127

Remarque – Selon la source d'alimentation CC, la borne négative de -48 V ou -60 V
(bornes négative) peut être identifiée par un signe moins (-) et la borne positive de
retour de -48 V ou -60 V par un signe plus (+).

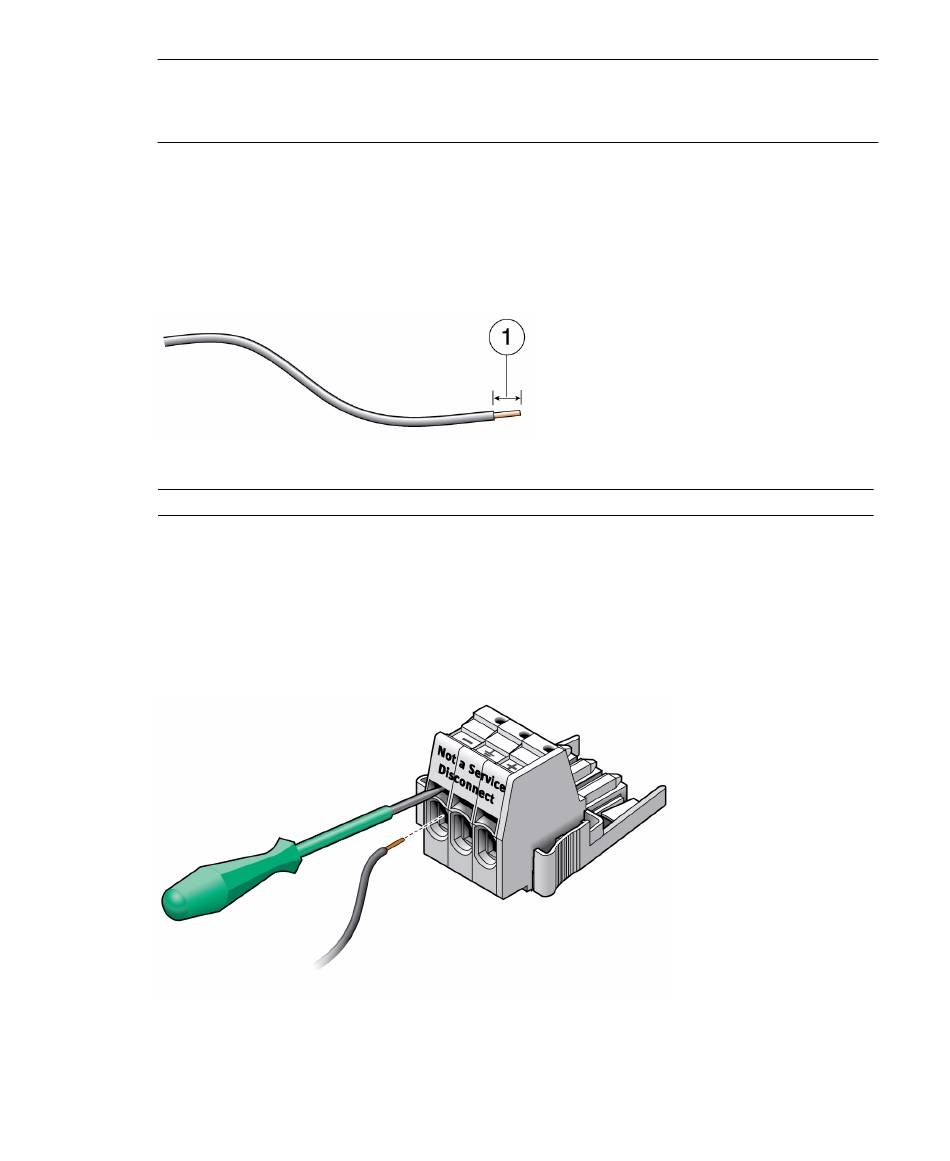

4. Dénudez chaque câble de la source d'alimentation CC sur 13 mm.
Ne dépassez pas 13 mm sur chaque câble. Une fois l'assemblage terminé, le câble
dénudé du connecteur CC est alors exposé.
FIGURE:
Légende de la figure
1
5. Ouvrez la bride en insérant un levier de bride (ou un petit tournevis plat) dans
l'orifice rectangulaire situé immédiatement au-dessus de l'orifice de la prise
d'entrée CC dans lequel vous souhaitez insérer le premier câble et appuyez
pour ouvrir la bride.
FIGURE:
6. Insérez la partie dénudée du câble concerné dans l'orifice circulaire de la prise
d'entrée CC.
108 Guide d'installation des serveurs SPARC Enterprise T5140 et T5240 • Juillet 2009
Câble dénudé
13 mm
Ouverture de la bride de la prise CC à l'aide d'un outil pour bride
