INSTRUCTIONS GÉNÉRALES POUR L'INSTALLATION
⚠ L'installation doit être effectuée par du personnel qualifié et dans le plein respect des normes en vigueur.
⚠ Attention ! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles
batteries.
Contrôles préliminaires
⚠ Avant d'installer l'armoire de commande, il faut :
s'assurer que la zone de fixation est à l'abri de tout choc, que les surfaces de fixation sont bien solides et que
•
la fixation est réalisée au moyen d'éléments appropriés (vis, chevilles, etc.) à la surface ;
prévoir sur le réseau d'alimentation, conformément aux règles d'installation, un dispositif de déconnexion
•
omnipolaire spécifique pour le sectionnement total en cas de surtension catégorie III (à savoir avec un espace
de plus de 3 mm entre les contacts) ;
prévoir des tuyaux et des conduites pour le passage des câbles électriques afin de les protéger contre la
•
détérioration mécanique ;

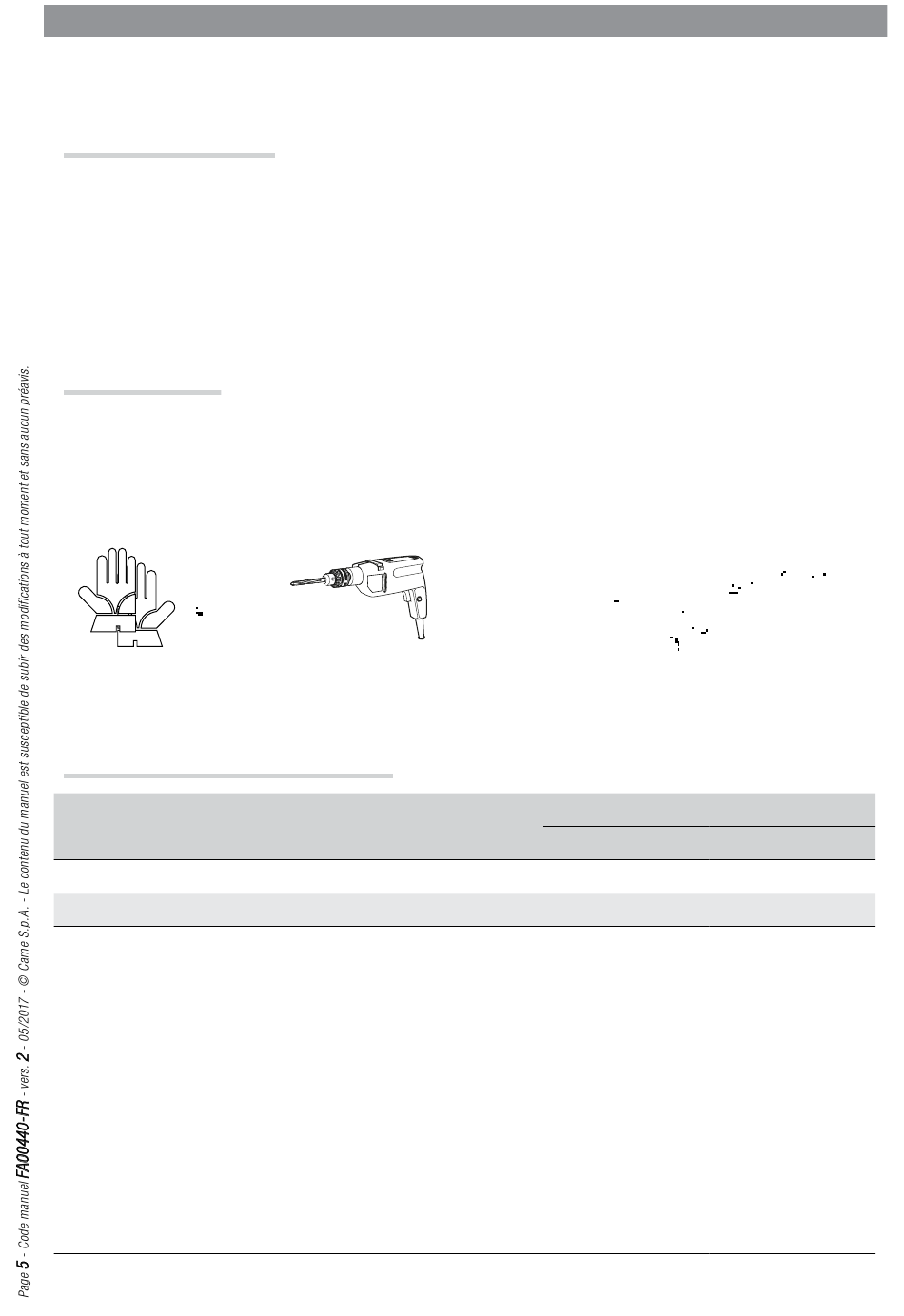

Outils et matériel
S'assurer de disposer de tous les instruments et de tout le matériel nécessaire pour effectuer l'installation en
toute sécurité et conformément aux normes en vigueur. La figure illustre quelques exemples d'outils utiles à
l'installateur.
Type et section minimale des câbles
Connexions
Alimentation carte 230 V
Alimentation carte 24 V
En cas d'alimentation en 230 V et d'une utilisation en extérieur, adopter des câbles H05RN-F conformes à la
norme 60245 IEC 57 (IEC) ; en intérieur, utiliser par contre des câbles H05VV-F conformes à la norme 60227 IEC 53
(IEC). Pour les alimentations jusqu'à 48 V, il est possible d'utiliser des câbles FROR 20-22 II conformes à la norme
EN 50267-2-1 (CEI).
Pour la connexion CRP, utiliser des câbles UTP CAT5 jusqu'à 1000 m.
Pour la connexion de l'antenne, utiliser des câbles RG58 jusqu'à 10 m.
Si la longueur des câbles ne correspond pas aux valeurs indiquées dans le tableau, déterminer la section des
câbles en fonction de l'absorption effective des dispositifs connectés et selon les prescriptions de la norme CEI EN
60204-1.
Pour les connexions prévoyant plusieurs charges sur la même ligne (séquentielles), les dimensions indiquées dans
le tableau doivent être réévaluées en fonction des absorptions et des distances effectives. Pour les connexions de
produits non indiqués dans ce manuel, considérer comme valable la documentation jointe à ces derniers.
Longueur câble
< 20 m
2
2G x 1,5 mm
2G x 1,5 mm
2
2G x 1,5 mm
2G x 1,5 mm
20 < 30 m
2
2
