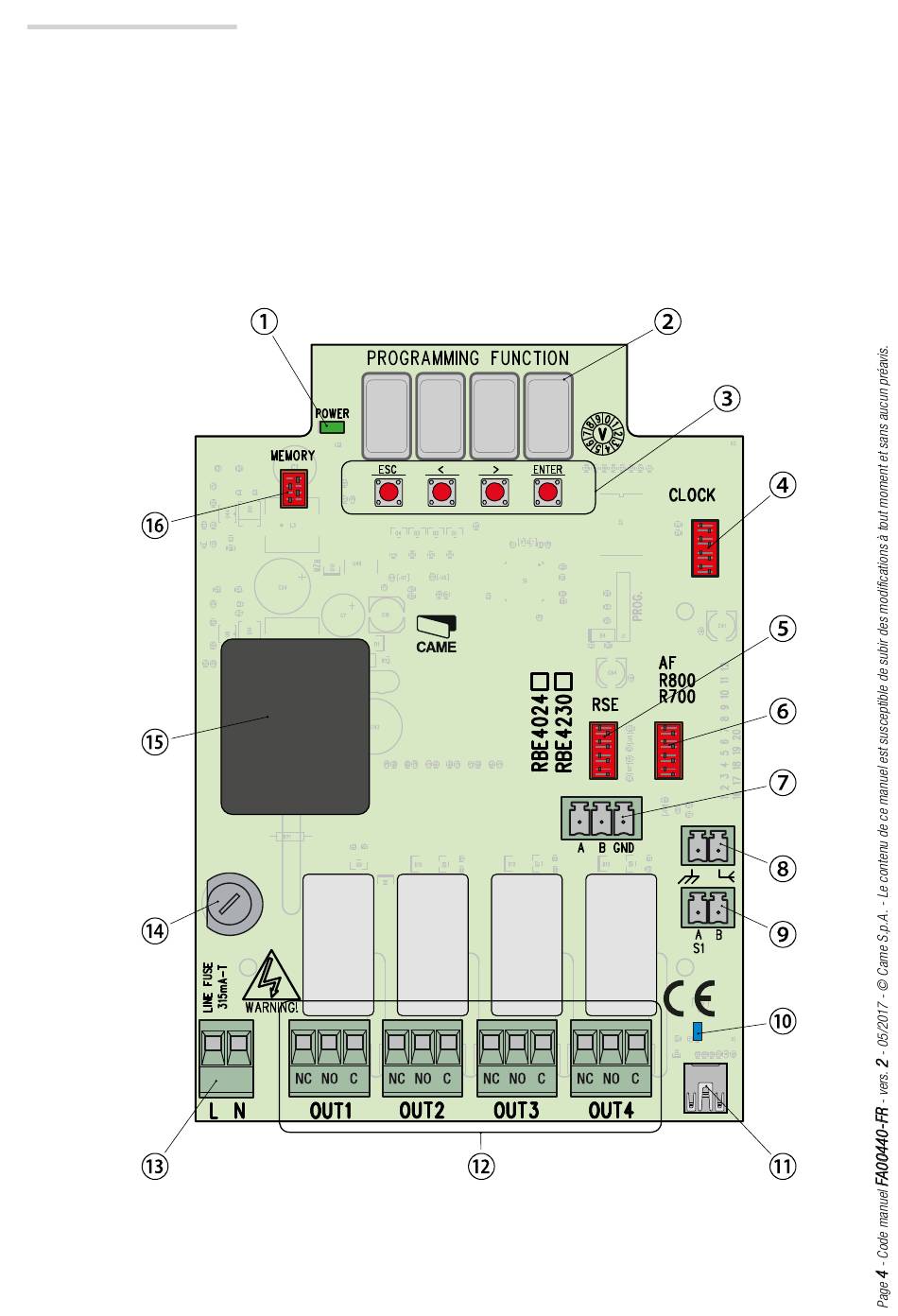

Description de la carte
1.
LED alimentation
2.
Afficheur de programmation
3.
Touches de programmation
4.
Connecteur carte CLOCK (SIPA06)
5.
Connecteur carte RSE
6.
Connecteur carte AF/R700/R800
7.
Bornes de connexion CRP
8.
Bornes de connexion antenne
9.
Bornes de connexion claviers/lecteurs
10. LED connexion USB
11. Connecteur mini USB
12. Bornes de connexion des dispositifs à comman-
der
13. Bornes d'alimentation carte
14. Porte-fusibles
15. Transformateur (RBE4230 uniquement)
16. Connecteur carte Memory Roll
