Fonctionnement
Cette section illustre le raccordement et l'utilisation de
l'instrument. Avant de commencer :
• Lire et s'assurer de bien comprendre la section
« Sécurité ».
• Ne pas utiliser un instrument endommagé.
Fonctionnement - Raccordements de thermocouple
Raccordez les câbles du thermocouple aux
miniconnecteurs du thermocouple (Figure 1). La lame la
plus large correspond à la borne négative.
Brancher ensuite le connecteur sur l'instrument.
Fonctionnement - Raccordements des ports de
communication
Utiliser le port de communication (élément A1 - [9]) pour
connecter un module de mesure universel (UMM) IDOS.
Lorsque vous connectez le câble d'un UMM (Figure 7/8),
l'instrument modifie automatiquement les menus afin
d'afficher les options correspondantes (Tableau 2/3).
Fonctionnement - Mesure de valeurs de thermocouple
Pour mesurer la température ou les valeurs de tension en
mV d'un thermocouple :
1. Connecter l'instrument (Figure 1) et, si nécessaire,
régler la Configuration (Tableau 1).
2. Sélectionner une tâche d'entrée T1 ou mV dans le
menu Sélectionner fonction (Tableau 2/3) et, si
nécessaire, régler les Paramètres (Tableau 4).
a) Température

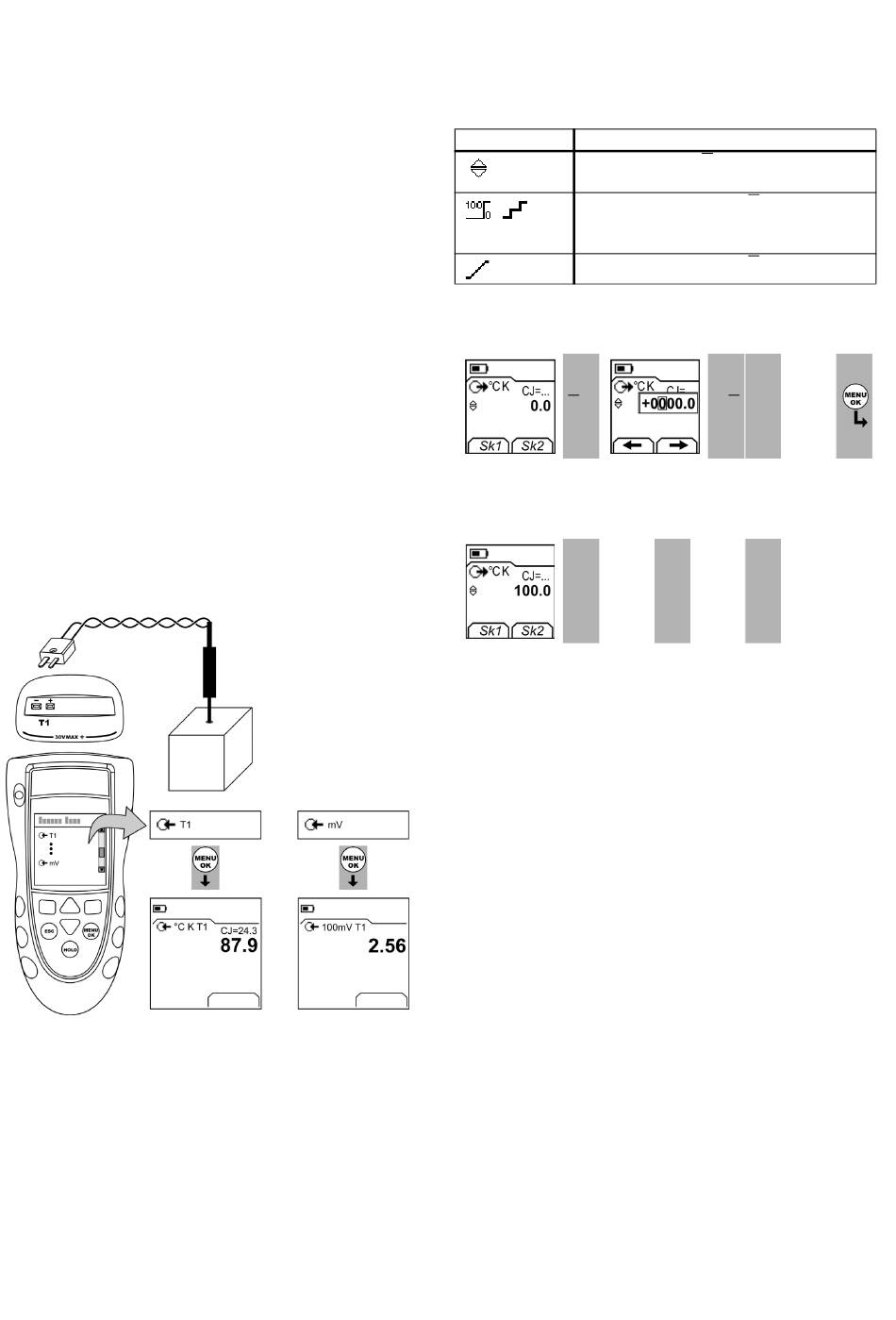

Figure 1 : Exemple de configuration - Mesure de la
température ou des valeurs de tension en mV
d'un thermocouple
6
- [FR] Français
K
°C
Param.
b) mV
Fonctionnement - Modification des valeurs de sortie
Lorsque le fonctionnement de sortie est configuré
(Tableau 5), utiliser l'une des procédures suivantes pour
modifier les valeurs de sortie :
Tableau 7 : Procédures de modification de la sortie
Sortie
,
Exemple de procédure (sortie « Incrément »):
Affichage :
Sortie T1
Sk1 = Editer
Sk2 = Param.
Affichage :
sortie T1
Param.
Procédure
Sélectionner Editer (■ ■) et/ou utiliser les
boutons ▲ ▼. Voir l'exemple ci-dessous.
Sélectionner Démarrer/Fin (■ ■) ou utiliser les
boutons ▲ ▼ pour effectuer ces modifications
manuellement.
Sélectionner Démarrer/Fin (■ ■).
1
Editer
2
■ ■
■ ■
5
6
▲
▲
101,0
102,0
▼
▼
Incrément = 1 (Tableau 5)
3
Editer
4
▲
+0100,0
▼
K346 Version 3
