Mise en route - Mise sous tension/hors tension
Pour mettre l'instrument sous tension/hors tension,
appuyer sur ❍ (A1 - élément [1]). L'instrument effectue un
autotest, puis affiche les données correspondantes.
Lorsque l'alimentation est coupée, les dernières options
configurées sont conservées en mémoire. Se reporter à
« Maintenance ».

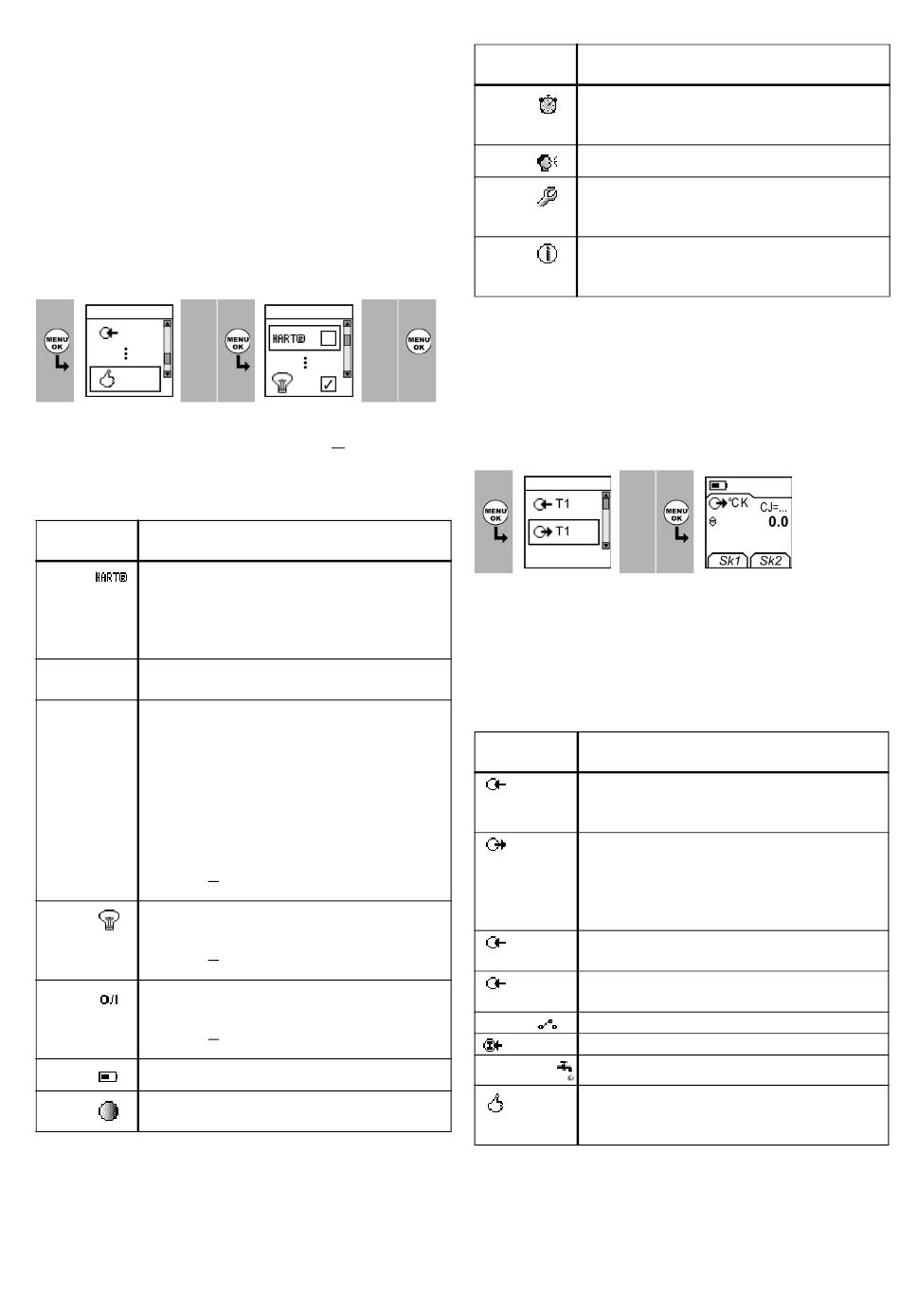

Mise en route - Configurer le fonctionnement de base
Utiliser le menu Config. pour configurer le fonctionnement
de base de l'instrument.
Menu :
1
Sélectionner
2
fonction
▲
▼
(Tableau 2)
Si l'option de menu comporte des données
supplémentaires, sélectionner Param. (■ ■) pour afficher
les valeurs définies. Si nécessaire, régler les valeurs.
Tableau 1 : (suite) Options de menu - Config.
Options
Description
(le cas échéant)
DPI 822 seulement. Pour ajouter une résistance
série dans le circuit de mesure de l'intensité (mA). Il
est possible d'utiliser ensuite cet instrument avec
un communicateur HART
étalonner les dispositifs HART
... Echelle
Pour sélectionner l'échelle de température
Température
internationale applicable : IPTS 68 ou ITS 90.
CJ ... Pour sélectionner le type de compensation de
jonction froide (CJ).
Automatique : L'instrument contrôle la
température CJ et applique la compensation CJ
nécessaire.
Manuel : Mesure la température CJ et définit la
valeur appropriée. L'instrument utilise cette valeur
pour appliquer la compensation CJ nécessaire.
Données supplémentaires (Manuel) : Sélectionner
Param. (■ ■)
Pour sélectionner et configurer la fonction de
rétroéclairage et la minuterie.
Données supplémentaires : Sélectionner
Param. (■ ■)
Pour sélectionner et configurer la fonction de mise
hors tension et la minuterie.
Données supplémentaires : Sélectionner
Param. (■ ■)
Pour afficher la charge résiduelle des piles (%).
Pour régler le contraste de l'affichage (%).
▲ augmente le %, ▼ diminue le %
K346 Version 3
Menu :
3
4
Config.
▲
▼
(Tableau 1)
[✓]/[ ]
®
pour configurer et
®
.
Tableau 1 : (suite) Options de menu - Config.
Options
Description
(le cas échéant)
Pour régler l'heure et la date. La fonction
d'étalonnage utilise la date pour afficher les
messages d'entretien et d'étalonnage.
Pour définir la langue.
Pour étalonner l'instrument.
Données supplémentaires : Se reporter à
« Étalonnage ».
Pour sélectionner et afficher les données d'état
correspondantes (version logicielle, date
5
d'étalonnage, numéro de série, informations IDOS).
Mise en route - Sélectionner une tâche (mesure et/ou
simulation)
Lorsque l'instrument est configuré (Tableau 1), utiliser le
menu Sélectionner fonction pour sélectionner la tâche
souhaitée.
Menu :
1
Sélectionner
fonction
(Tableau 2/3)
Dans le Tableau 2/3, IDOS est un module de mesure
universel (UMM). Si vous connectez un UMM au port de
communication (A1 - élément [9]), le menu Sélectionner
fonction affiche les options IDOS disponibles.
Tableau 2 : Options de menu - Sélectionner fonction
Options
(le cas échéant)
T1 ou
mV
T1 ou
mV
mA
mA (24 V)
IDOS
Le Tableau 3 présente toutes les fonctions un et deux
disponibles. En connectant un UMM, vous pouvez
uniquement utiliser les options qui incluent IDOS.
Affichage :
2
3
Sortie T1
▲
▼
Sk1 = Editer
Sk2 = Param.
Description
Tâche de mesure d'entrée :
T1 - Mesure de température du thermocouple OU
mV - Mesure de tension du thermocouple en mV.
Tâche de sortie :
T1 - Simulation de température du thermocouple
OU
mV - Simulation de tension du thermocouple en
mV.
DPI 822 seulement. Tâche de mesure de courant
en mA.
DPI 822 seulement. Tâche de mesure de courant
en mA ; la boucle d'alimentation est en service.
DPI 822 seulement. Test de contact.
UMM seulement. Tâche de mesure IDOS.
UPM seulement. Test de fuite.
Pour configurer le fonctionnement de l'instrument.
Données supplémentaires : Se reporter à : Config.
(Tableau 1).
3
