Remplacement De La Porte Et De La Charnière; Dernières Étapes - Danby DFF100A2WDB Guide D'utilisation Et Soins De Propriètaire

Instructions d'installation

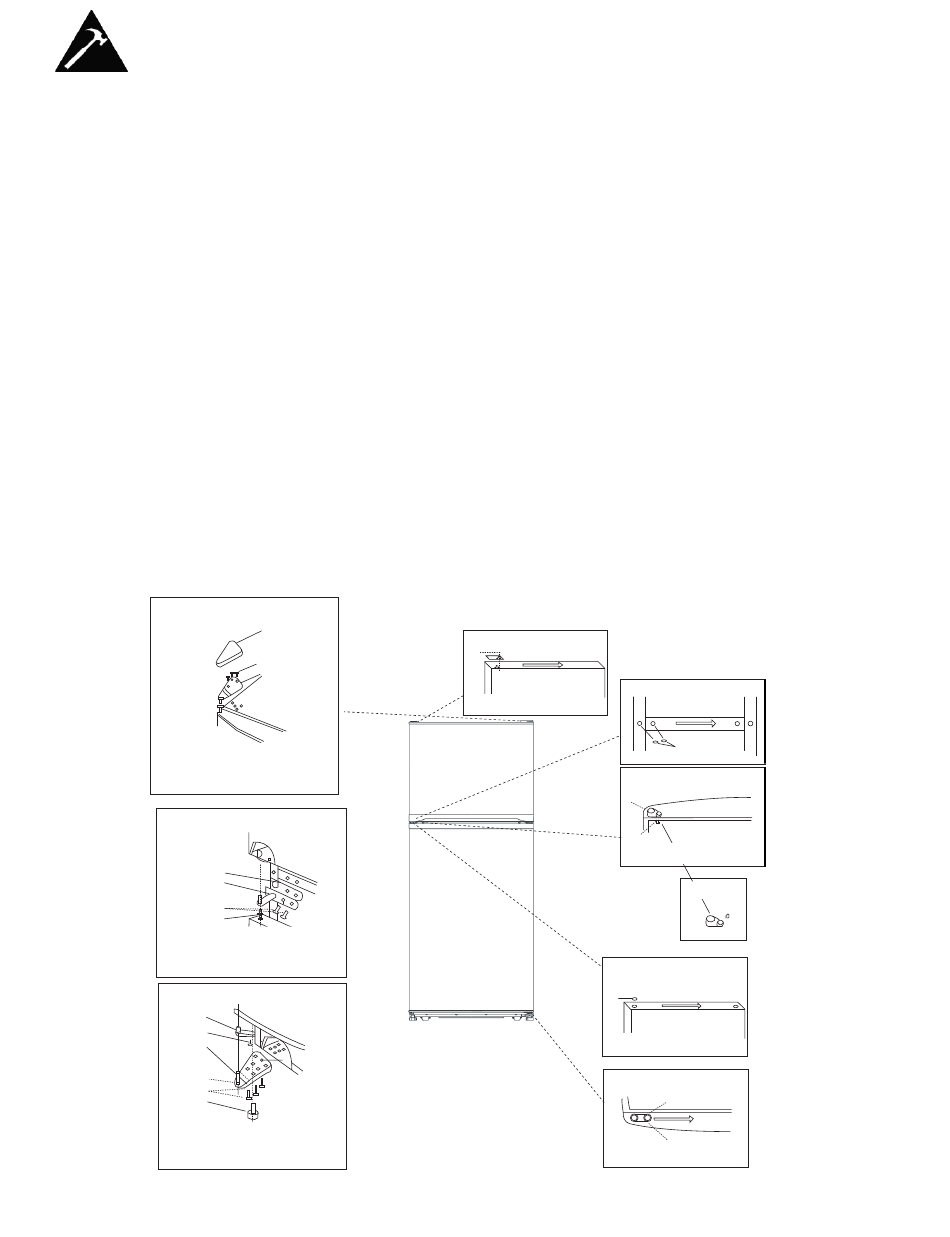

INSTRUCTIONS DE
PORTE REVERSIBLE
(suite)
Charnière Supérieure
1. Cache de la charnière
1. Top Hinge Cover
supérieure
2. Top Hinge Spindle
2. Tige de la charnière supérieure
3. Top Hinge
3. Charnière supérieure
Charnière Centrale
1
2
3
4
1. Entretoise de la charnière
centrale
2. Charnière centrale
3. Vis
4. Manchon
Charnière Inférieure
1
2
3
4
5
6
1. Butée de porte
2. Vis de butée de porte
3. Tige de butée de porte
4. Charnière inférieure
5. Vis de la charnière inférieure
6. Pied réglable
REMARQUE:
l'arrêt de porte gauche et l'arrêt de porte droit de la porte du congélateur sont
différents. Ils ne sont pas interchangeables.
REMPLACEMENT DE LA PORTE ET DE LA CHARNIÈRE
1. Remettez les pièces de la charnière inférieure en place comme le montre
l'illustration (voir l'illustration de la charnière inférieure). Resserrez les vis.
Remettez la porte du réfrigérateur en place.
REMARQUE:
assurez un soutien supplémentaire des portes pendant la désinstallation des
charnières. Ne vous fiez pas aux aimants des portes pour tenir celles-ci en
place pendant que vous travaillez.
2. Assemblez les pièces de la charnière centrale comme le montre l'illustration
et resserrez toutes les vis (voir l'illustration de la charnière centrale).
Remettez la porte du congélateur en place.
3. Assemblez les pièces de la charnière supérieure comme le montre
l'illustration (voir l'illustration de la charnière supérieure). Ne serrez pas les
vis à fond. 4. Positionnez les portes de sorte que la partie inférieure de la
porte du congélateur soit dans le prolongement exact de la partie supérieure
de la porte du réfrigérateur. Resserrez toutes les vis.
DERNIÈRES ÉTAPES
1. Inspectez chaque trou pour vous assurer que les bouchons et les vis sont
en place.
2. Branchez le réfrigérateur ou rétablissez le courant.
3. Remettez les réglages au niveau désiré (voir la section intitulée « Réglage
de la température »).
4. Réinstallez les pièces amovibles à l'intérieur des portes, et remettez la
nourriture dans le réfrigérateur.
1
2
3
1
1
1. Cache des trous de la
charnière supérieure
1. Bouchons cache-trous
1
2
1. Butée de porte gauche
2. Vis de butée de porte
1
1. Bouchon cache-trou pour
la charnière de la porte
1. Butée de porte
2. Vis de butée de porte
14
2
1
3
Sac
d'accessoires
4
5
1
2
