Daikin Altherma C Gas W EKOMBG22ABV1 Instructions D'installation page 348

5.10.6 Fornecimento de ar a partir das saídas do telhado e da
fachada com um sistema de escape comum
Categoria da unidade: C83

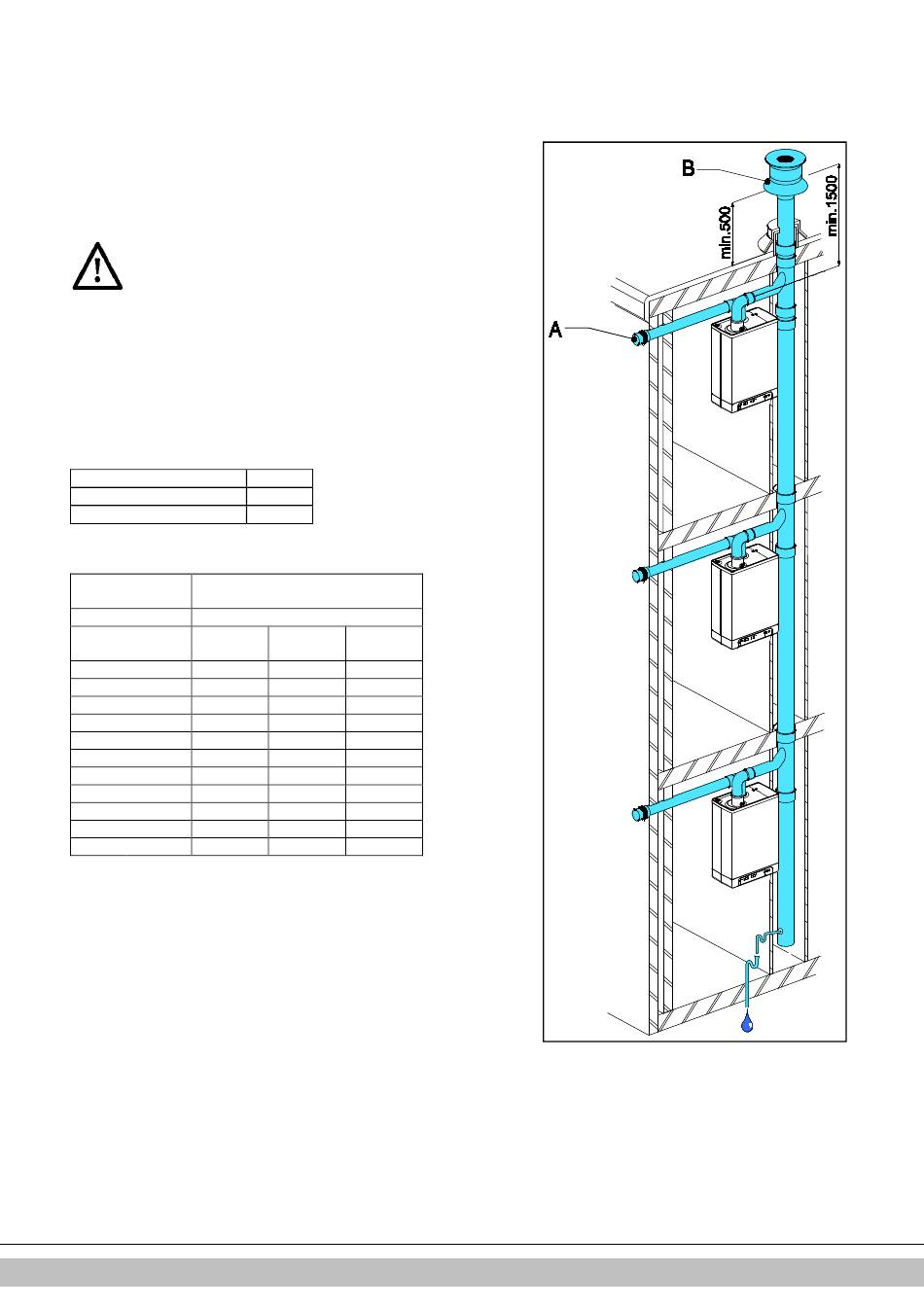

É permitida o fornecimento de ar a partir das saídas do telhado e da fachada com um
sistema de escape comum.
IMPORTANTE
• A alimentação de ar na fachada deve possuir uma grelha
de entrada (A).
• O sistema de saída comum deve ter instalada uma
protecção do exaustor (B).
• Se o sistema de saída comum estiver situado no exterior, o
tubo de saída deve ter uma parede dupla ou isolamento.
Comprimento de tubo permitido
Conjunto do tubo de saída de gás de combustão entre a unidade e o sistema de
saída comum e o tubo de fornecimento de ar entre a unidade e a grelha de entrada:
EKOMBG22ABV1
EKOMBG28ABV1
EKOMBG33ABV1
Os diâmetros mínimos do sistema de saída comum com base no vácuo
Diâmetro do tubo de gases de
Número de 22
unidades
2 110
3 130
4 150
5 180
6 200
7 220
8 230
9 240
10 260
11 270
12 280
Saída do gás de combustão comum
A saída do gás de combustão pode ser colocada em qualquer localização na
superfície do telhado com inclinação, desde que a saída na superfície do telhado
deve ter a mesma orientação que o fornecimento de ar na fachada. A saída do gás
de combustão num telhado plano de ser feita numa área "livre" de saídas.
Instale uma saída de condensação.
Nota
A saída comum deve ser certificada em conjunto com a unidade.
