4 MONTAŻ
4.1

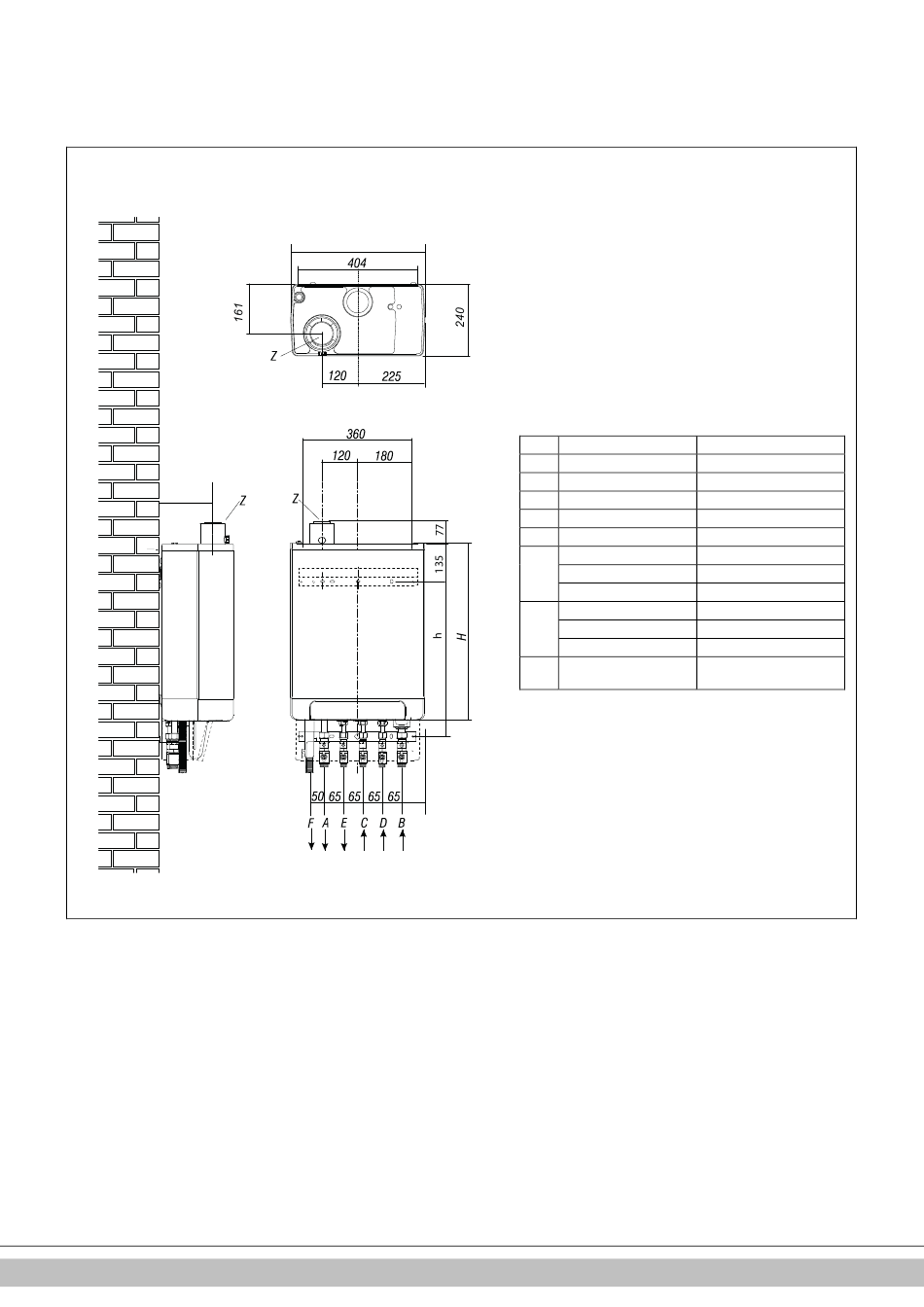

Wymiary instalacji

Urządzenie z przewodami połączonymi w dół:
161
Daikin Europe NVs GmbH
450
77
020601002
Jednostka + listwa do montażu naściennego
A= Zasilanie c.o.
B = Powrót c.o.
C= Gaz
D= Zawór zimnej wody
E= Zawór ciepłej wody
F= Wylot skroplin
h= 517 mm
577 mm
637 mm
H= 590 mm
650 mm
710 mm
Z = Wylot spalin/wlot
powietrza
G ¾" (zew.)
G ¾" (zew.)
G ½" (wew.)
R ½"
R ½"
Ø dn25 (elastyczne)
EKOMBG22ABV1
EKOMBG28ABV1
EKOMBG33ABV1
EKOMBG22ABV1
EKOMBG28ABV1
EKOMBG33ABV1
Ø60/100 (koncentryczny)
11
