Ga-P67A-Ud3/Ga-Ph67A-Ud3/Ga-Ph67-Ud3 Motherboard Layout - Gigabyte GA-P67A-UD3 Manuel De L'utilisateur

GA-P67A-UD3/GA-PH67A-UD3/GA-PH67-UD3

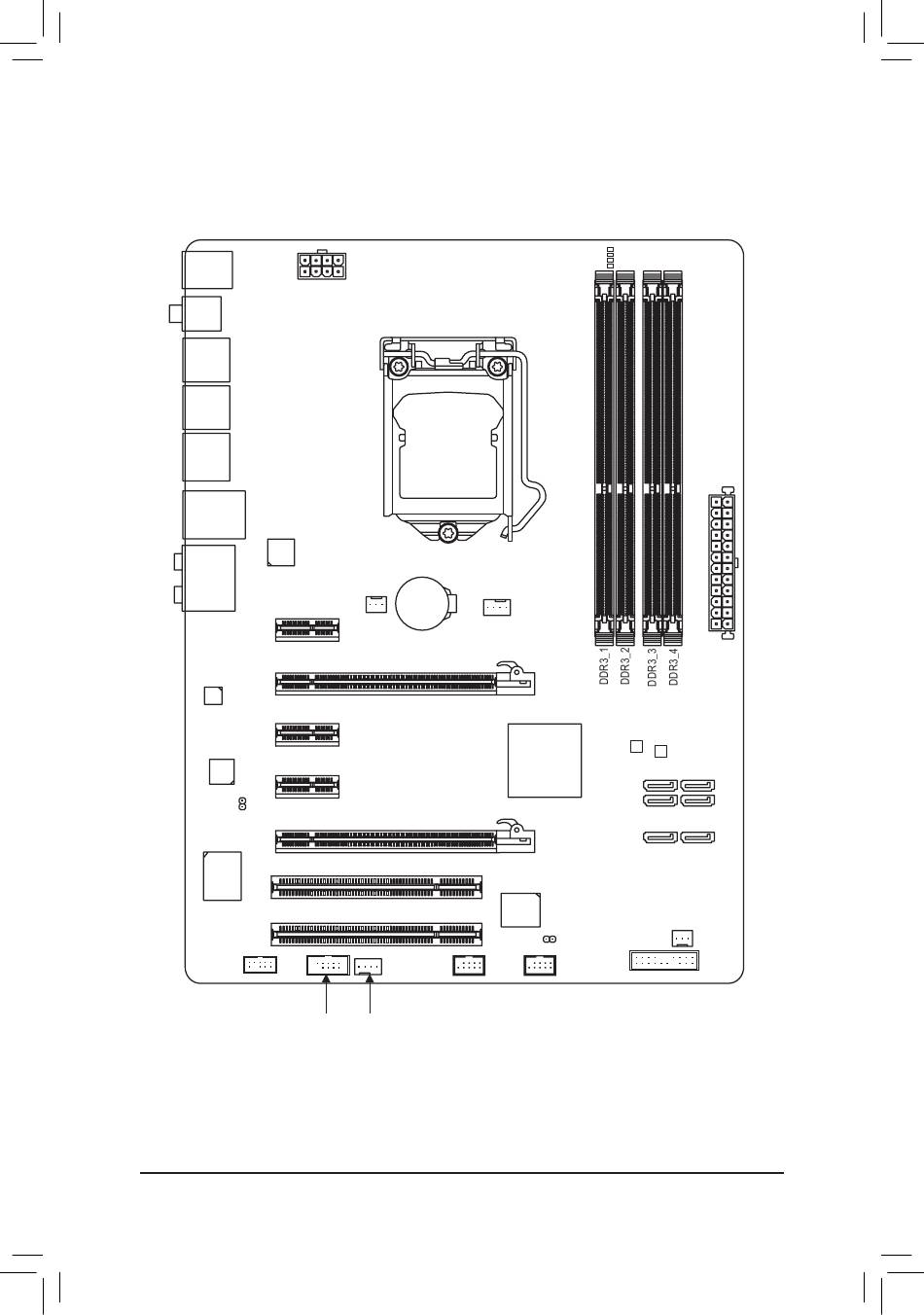

Motherboard Layout
KB_MS_USB
ATX_12V_2X4
R_SPDIF
R_USB_2
R_USB_1
R_USB30
USB_LAN
Renesas
D720200 jk
AUDIO
PCIEX1_1
PCIEX16
Realtek
RTL8111E
PCIEX1_2
PCIEX1_3
CODEC
SPDIF_O
PCIEX4
iTE
PCI1
IT8728
PCI2
F_AUDIO
COMA
Uniquement pour GA-P67A-UD3
j
Uniquement pour GA-PH67A-UD3
k
Uniquement pour GA-PH67-UD3
l
(Remarque) A cause des limites du logiciel, la fente PCIEX1_1 ne peut être utilisée qu'avec une petite carte
d'extension PCI Express x1. Utilisez les autres fentes si vous avez une grande carte d'extension.
LGA1155
SYS_FAN1
BAT
(Remarque)
GA-P67A-UD3/GA-PH67A-UD3/
GA-PH67-UD3
F_USB2
SYS_FAN2
- 7 -
PHASE LED
CPU_FAN
M_BIOS
Intel P67 j
® B_BIOS
Intel ® H67 kl
SATA3_0
SATA2_2
SATA2_4
iTE IT8892
Bridge
PWR_FAN
CLR_CMOS
F_USB1
F_PANEL
ATX
SATA3_1
SATA2_3
SATA2_5
