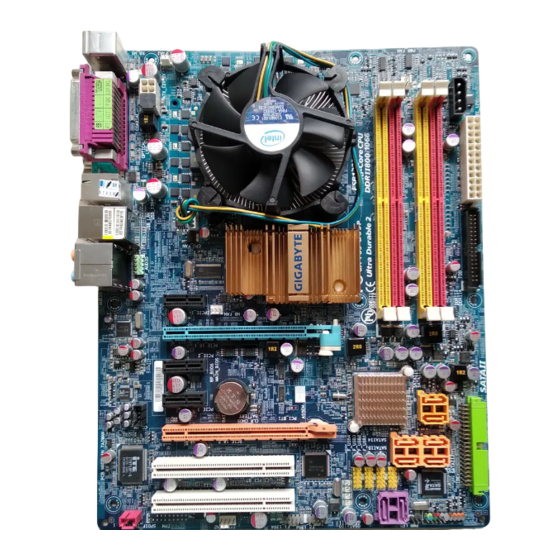

GA-P35-DS3P
Carte mère à socket LGA775 pour les familles de processeurs Intel
Core
/ Intel
Pentium
®
TM
Manuel de l'utilisateur
Rév. 2001
* Le marquage WEEE sur le produit indique qu'on ne peut pas le jeter avec les ordures ménagères et qu'il faut les porter
à une station de récupération spécialisée pour le recyclage de l'équipement électrique et électronique obsolète !!
* Le marquage WEEE ne s'applique qu'aux états membres de l'Union Européenne.
/ Intel
Celeron
®
®
®
®
Publicité
Table des Matières
Manuels Connexes pour Gigabyte GA-P35-DS3P
Sommaire des Matières pour Gigabyte GA-P35-DS3P
- Page 1 GA-P35-DS3P Carte mère à socket LGA775 pour les familles de processeurs Intel ® Core / Intel Pentium / Intel Celeron ® ® ® ® Manuel de l'utilisateur Rév. 2001 * Le marquage WEEE sur le produit indique qu'on ne peut pas le jeter avec les ordures ménagères et qu'il faut les porter à...
-
Page 2: Table Des Matières
Table des matières Chapitre 1 Installation matérielle ..................3 Précautions d'installation ................... 3 Spécifications du produit ................... 4 Installation de l'unité centrale et de son dispositif de refroidissement ....7 1-3-1 Installation de l'unité centrale ................7 1-3-2 Installation du dispositif de refroidissement de l'unité centrale ......9 Installation de la mémoire ................ -
Page 3: Chapitre 1 Installation Matérielle
Chapitre 1 Installation matérielle Précautions d'installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s'abîmer suite à une décharge électrostatique (ESD). Avant l'installation, lisez attentivement le manuel d'utilisation et suivez les procédures suivantes : • Avant l'installation, ne pas retirer ou casser l'étiquette du numéro de série de la carte mère ou l'étiquette de garantie de la carte mère fournie par votre revendeur. -
Page 4: Spécifications Du Produit
Intel Celeron dans le pack LGA 775 ® ® (allez sur le site de GIGABYTE pour voir la liste des dernières prises en charge de UCsupport list.) Prise en charge pour la technologie Intel Hyper-Threading ® Mémoire cache L2 en fonction de l’UC Bus latéral avant... - Page 5 Intégré dans le pont sud Jusqu'à 12 ports USB 2.0/1.1 (8 sur le panneau arrière, 4 via les supports USB Connectés aux en-têtes USB internes) Connecteurs 1 x connecteur ATX d'alimentation principale à 24 broches internes 1 x connecteur d'alimentation ATX à 8 broches 12V 1 x connecteur d'alimentation à...
- Page 6 (Remarque 3) Les fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de cartes mère. (Remarque 4) En raison de la limitation du jeu de puces, le lecteur Intel ICH9R RAID ne prend pas en charge le système d'exploitation Windows 2000. Carte mère GA-P35-DS3P - 6 -...
-
Page 7: Installation De L'unité Centrale Et De Son Dispositif De Refroidissement
Lisez les lignes directrices qui suivent avant de commencer à installer l'unité centrale : • Veuillez vous assurer que la carte mère prend en charge l'unité centrale. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des unités centrales les plus récentes) •... - Page 8 Etape 5 : Une fois que l'unité centrale est correctement insérée, veuillez replacer la plaque de chargement et repousser le levier du support de l'unité centrale à sa position d'origine. Carte mère GA-P35-DS3P - 8 -...
-
Page 9: Installation Du Dispositif De Refroidissement De L'unité Centrale
1-3-2 Installation du dispositif de refroidissement de l'unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l'unité centrale sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel ® comme dispositif de refroidissement d'exemple) Broche à... -
Page 10: Installation De La Mémoire
Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé • d'utiliser une mémoire de mêmes capacité, marque, vitesse et puces. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires les plus récentes) •... -
Page 11: Installation D'une Mémoire
1-4-2 Installation d'une mémoire Avant d'installer un module de mémoire, assurez-vous d'éteindre l'ordinateur et de débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d'installer des barrettes DIMM DDR2 sur cette carte mère. -
Page 12: Installation D'une Carte D'extension
• La carte mère inclut un connecteur d'alimentation PCIE_12V qui fournit une alimentation supplémentaire à la fente incorporée PCI Express x16. Lorsque vous installez deux cartes graphiques, veuillez connecter le câble d'alimentation depuis votre alimentation électrique vers ce connecteur. Carte mère GA-P35-DS3P - 12 -... -
Page 13: Installation Du Support Sata
Installation du support SATA Le support SATA vous permet de connecter un ou des périphériques SATA externes à votre système en étendant le(s) port(s) internes SATA au panneau arrière du châssis. • Eteignez votre système et l'interrupteur d'alimentation sur l'alimentation électrique avant d'installer ou de retirer le support SATA et le câble d'alimentation SATA, afin de prévenir tout endommagement du matériel. -
Page 14: Connecteurs Du Panneau Arrière
• Quand vous retirez le câble, tirez-le tout droit hors du connecteur. Pour éviter un court- circuit électrique à l'intérieur du connecteur du câble, ne le balancez pas d'un côté à l'autre. Carte mère GA-P35-DS3P - 14 -... - Page 15 Connecteur de sortie de haut-parleur central/caisson de basse (orange) Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans une configuration audio de canal 5.1/7.1. Connecteur de sortie de haut-parleur arrière (noir) Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio de canal 4/5.1/7.1.
-
Page 16: Connecteurs Internes
Débranchez la fiche d'alimentation de la prise d'alimentation pour éviter d'endommager les périphériques. • Après avoir installé le périphérique et avoir allumé l'ordinateur, assurez-vous que le câble du périphérique a été correctement branché au connecteur sur la carte mère. Carte mère GA-P35-DS3P - 16 -... - Page 17 1/2) ATX_12V_2X/ATX (connecteur d'alimentation 2 x 4 12V et connecteur d'alimentation principale 2 x 12) Avec l'utilisation du connecteur d'alimentation, l'alimentation électrique peut fournir un courant suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur d'alimentation, veuillez d'abord vous assurer que l'alimentation électrique est coupée et que tous les périphériques sont correctement installés.
- Page 18 • Ces en-têtes de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne placez pas de couvercle de cavalier sur les en-têtes. Carte mère GA-P35-DS3P - 18 -...
- Page 19 7) PCIE_12V (connecteur d'alimentation) Ce connecteur d'alimentation peut fournir un courant supplémentaire aux fentes PCI Express x 16 sur la carte mère. Branchez le câble d'alimentation électrique à ce connecteur si vous utilisez deux cartes graphiques. Dans le cas contraire, cela peut entraîner un système instable. Broche N°...
- Page 20 La DEL continue de clignoter quand le système est en état de sommeil S1. La DEL est éteinte quand le système est en état de sommeil S3/S4 ou hors tension (S5). Broche N° Définition MPD+ MPD- MPD- Etat du système Allumée Clignote S3/S4/S5 Eteinte Carte mère GA-P35-DS3P - 20 -...
- Page 21 SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur GIGABYTE SATA2 prend en charge RAID 0 et RAID 1. Référez-vous au chapitre 5, " Configuration de disque(s) dur(s) SATA " pour des instructions sur la configuration d'une matrice de disques RAID.
- Page 22 DEL d'alimentation, d'une DEL d'activité du disque dur, de haut-parleur, etc. Quand vous connectez le module du panneau avant de votre châssis à cet en-tête, veillez à ce que les allocations des câbles et des broches corre- spondent bien. Carte mère GA-P35-DS3P - 22 -...
- Page 23 14) F_AUDIO (en-tête audio du panneau avant) L'en-tête audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC'97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez- vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l'en-tête de la carte mère.
- Page 24 S/PDIF en option. Pour acheter le câble d'entrée S/PDIF en option, veuillez contacter votre revendeur local. Broche N° Définition Alimentation SPDIFI MASSE Carte mère GA-P35-DS3P - 24 -...
- Page 25 18) F_USB1/F_USB2 (en-têtes USB, jaune) Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le revendeur local. Broche N° Définition Alimentation (5V ) Alimentation (5 V) USB DX-...
- Page 26 Pour acheter le câble de port LPT optionnel, veuillez prendre contact avec votre détaillant. Broche N° Définition Broche N° Définition STB- MASSE AFD- MASSE ERR- MASSE ACK- INIT- MASSE BUSY SLIN- MASSE MASSE Absence de broche SLCT MASSE MASSE Carte mère GA-P35-DS3P - 26 -...
- Page 27 22) CLR_CMOS (effacer le cavalier du CMOS) Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configu- rations BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer les valeurs du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter temporairement les deux broches ou utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes.
- Page 28 • Quand vous installez la batterie, notez l'orientation du côté positif (+) et du côté négatif (-) de la batterie (le côté positif devrait être tourné vers le haut). • Les batteries usagées doivent être manipulées en fonction des réglementations locales. Carte mère GA-P35-DS3P - 28 -...
