LbA group - Alarme rupture de boucle
Note générale sur la rupture de boucle
La LBA fonctionne comme suit: En appliquant 100% de la
puissance à un procédé, la mesure doit, après un temps
variable selon l'inertie, augmenter pour une action Chaud et
diminuer pour une action Froid.
Exemple: Si on demande 100% de la puissance de sortie
à un four, la température doit monter à moins que l'un des
éléments de la boucle soit défectueux (chauffage, capteur,
alimentation, fusible, etc.).
Il en est de même en appliquant la puissance minimale.
Dans notre exemple, si l'on coupe la puissance, la
température doit baisser, toujours sous réserve d'un élément
défectueux (SSR en court-cirduit, vanne bloquée, etc..
La fonction LBA function est automatiquement validée
lorsque le PID demande la puissance minimale ou maximale.
Si la réponse du procédé est plus lente que la limite
programmée, l'instrument génère une alarme.
Notes: 1. Quand l'instrument est en mode Manuel, la fonc-
tion LBA est désactivée.
2. Quand l'alarme LBA est active, l'instrument conti-
nue à réguler normalement. Si la réponse du
procédé revient dans la limite programmée, l'instru-
ment l'alarme LBA est auomatiquement réinitialisée.
3. Cette fonction n'est disponible que pour un
algorithme de régulation PID (Cont = PID).
[52] LbAt - LBA temps
Disponible: Quand [56] Cont = PID.
Echelle: oFF = LBA inutilisé;
1... 9999 secondes.
[53] LbSt - Ecart de mesure utilisé par le LBA
pendant le Soft start
Disponible: Quand [52] LbAt est différent de oFF.
Echelle: oFF = LBA inhibé pendant le Soft-Start;
1... 9999 en Unités Physiques.
[54] LbAS - Ecart de mesure utilisé par le LBA
(loop break alarm step)
Disponible: Quand [52] LbAt iest différent de oFF.
Echelle: 1... 9999 en Unités Physiques.
[55] LbcA - Conditions d'activation du LBA
Disponible: Quand [52] LbAt iest différent de oFF.
Echelle: uP
Activé quand le PID demande la puis-
sance maximum seulement;
dn
Activé quand le PID demande la puis-
sance minimum seulement;
both
Activé dans les deux conditions (quand le
PID demande la puissance maximale ou la
puissance minimale).
LBA exemple d'application:
LbAt (LBA time) = 120 secondes (2 minutes);
LbAS (écart LBA) = 5°C.
Cette machine a été conçue pour atteindre 200°C en 20
minutes (20°C/min).
Quand le PID demande 100% de puissance, l'instrument
commence à compter le temps. Si la mesure augmente de
plus de 5°C, l'instrument recommence le décompte. Par
contre, si la mesure n'atteint pas l'écart programmé (5°C en
2 minutes) l'instrument génère une alarme.
Ascon Tecnologic - Ligne KX5 - Manuel d'utilisation - PAG. 14
]
rEG group - Paramètres de régulation
Le groupe rEG n'est disponible que si au moins l'une des
sorties est programmée en régulation (H.rEG ou C.rEG).

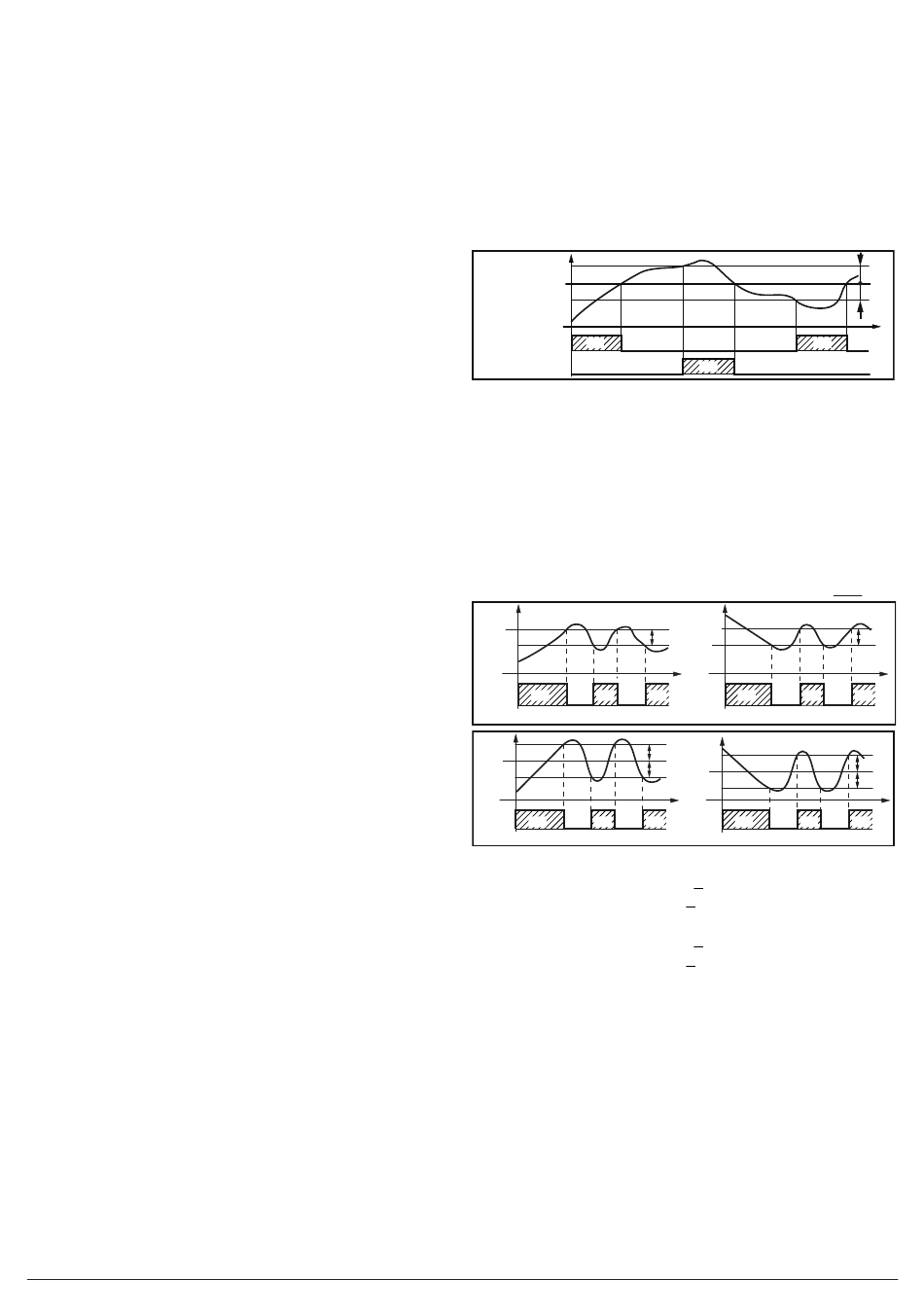

[56] cont - Type de régulation:
Disponible: Si au moins l'une des sorties est programmée
en régulation (H.rEG ou C.rEG).
Echelle: Quand deux actions (chaud & froid) sont
programmées:
Pid
PID (chaud et froid);
nr
Chaud/Froid ON/OFF avec zone neutre:
PV
SP
OUTH.rEG
ON
(heating)
OUTc.rEG
off
(cooling)
Quand une action (chaud ou froid) est programmée.
Pid
PID (chaud ou froid);
On.FA ON/OFF Hystérésis asymétrique
On.FS ON/OFF Hystérésis symétrique;
3Pt
Commande servomoteur (uniquement si les
sorties 2 et 3 ont été codifiées "M").
Lorsqu'un contrôle de servomoteur est souhaité, à la
m
fois Out2 et Out3 doivent être sélectionnés en tant
que chauffage ou de refroidissement
o2F
o3F
HrEG ou o2F
(
=
=
Paramètre [56] cont doit être défini comme 3pt.
PV
SP
OUT
ON
off
ON
off
H.rEG
HEAt - On.FA
PV
SP
OUT
off
off
ON
ON
H.rEG
HEAt - On.FS
Notes: 1. Régulation ON/OFF avec hystérésis asymétrique:
• OFF quand PV > SP;
• ON quand PV < (SP - hystérésis).
2. Régulation ON/OFF avec hystérésis symétrique:
• OFF quand PV > (SP + hystérésis);
• ON quand PV < (SP - hystérésis).
[57] Auto - Sélection de l'Auto Tune
Ascon Tecnologic a développé 3 algorithmes d'auto-tune:
• Auto-tune par oscillations
• Fast auto-tune;
• EvoTune.
1 L'auto-réglage par oscillations est le plus courant et
• Est plus précis;
• Se lance même si la mesure est proche de la consigne;
• Peut être utilisé même si la consigne est proche de la
température ambiante.
2 Le mode fast convient quand:
• Le procédé est très lent et l'on souhaite être opération-
nel rapidement;
• Un overshoot n'est pas acceptable;
• Dans un système multiboucles le mode fast réduit
off
ON
ON
off
o3F
=
=
).
crEG
PV
HSEt
SP
time
OUT
ON
ON
off
ON
C.rEG
C oo L - O n .FA
PV
HSEt
HSEt
SP
time
OUT
off
ON
ON
ON
H.rEG
C oo L - O n .FS
HSEt
HSEt
time
HSEt
time
off
ON
HSEt
HSEt
time
off
ON
