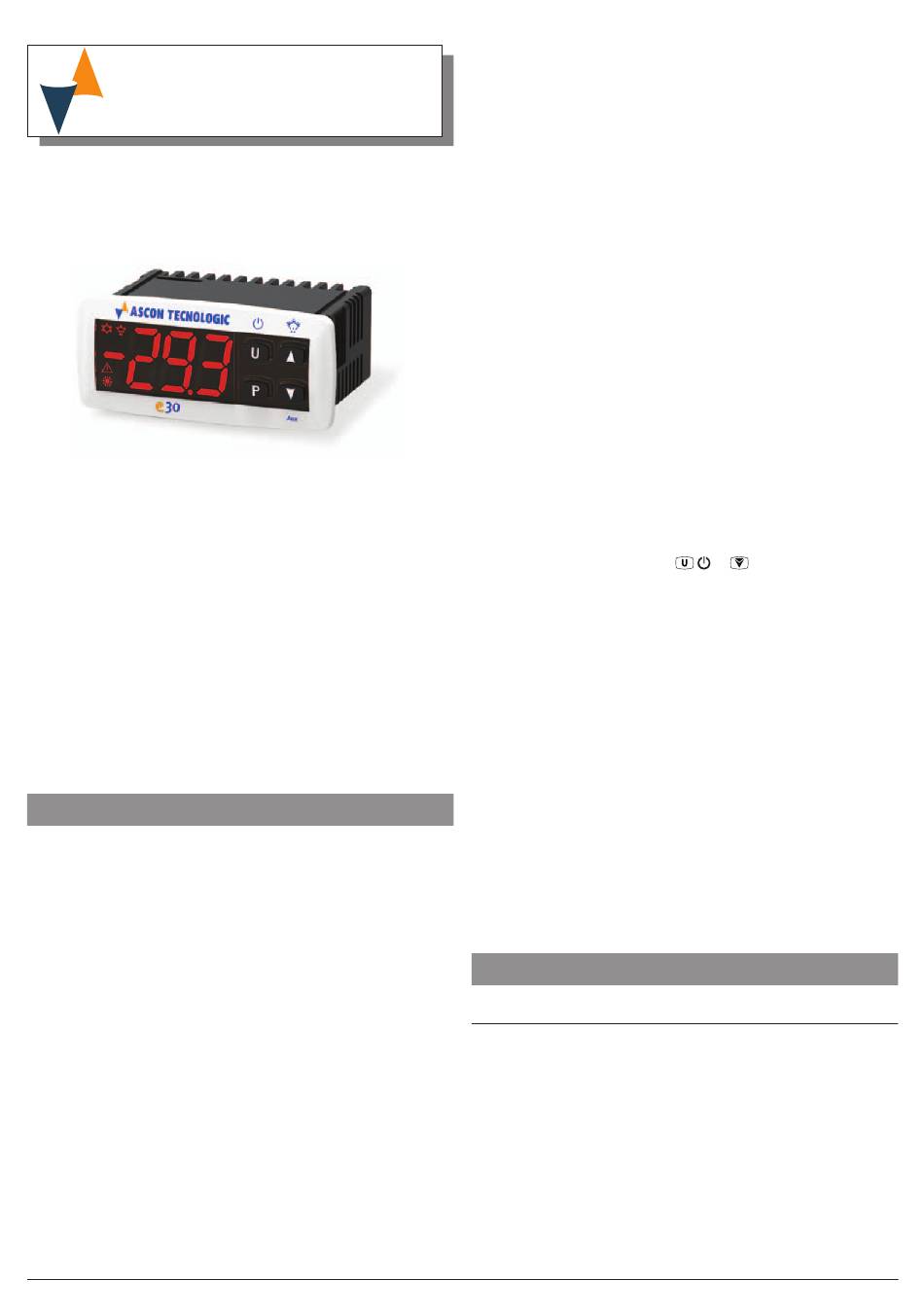

ASCON TECNOLOGIC e30 Instructions Pour L'utilisation

e30
THERMOREGULATEUR
ELECTRONIQUE DIGITAL AVEC
FONCTION DE DEGIVRAGE
INSTRUCTIONS POUR L'UTILISATION
Vr. 02 (FRA) - 19/06 - cod.: ISTR-Me31FRA02
Ascon Tecnologic S.r.l.
Viale Indipendenza 56, 27029 - VIGEVANO (PV) ITALY
Tel.: +39 0381 69871 - Fax: +39 0381 698730
Site: http:\\www.ascontecnologic.com
e-mail: info@ascontecnologic.com
PREFACE
m
Dans ce manuel sont contenues toutes les infor-
mations nécessaires pour une installation correcte
et les instructions pour l'utilisation et l'entretien du
produit, on recommande donc de lire bien attentive-
ment les instructions suivantes et de le conserver.
Cette publication est de propriété exclusive de la Société
Ascon Tecnologic qui interdit absolument la reproduction et
la divulgation, même partielle, si elle n'est pas expessément
autorisée. La Société Ascon Tecnologic se réserve d'apporter
des modifications esthétiques et fonctionnelles à tout moment
et sans aucun préavis.
La Société Ascon Tecnologic et ses représentants légaux ne se
retiennent en aucune façon responsables pour des dommages
éventuels causés à des personnes ou aux choses et animaux à
cause de falsication, d'utilisation impropre, erronée ou de toute
façon non conforme aux caractéristiques de l'instrument.
m
Si un dommage ou un mauvais fonctionnement
de l'appareil crée des situations dangereuses aux
personnes, choses ou aux animaux, nous rappe-
lons que l'installation doit être prévue de dispositifs
électromécaniques supplémentaires en mesure de
garantir la sécurité.
Ascon Tecnologic - e30 - INSTRUCTIONS POUR L'UTILISATION - PAG. 1
Index
1. Description de l'instrument ...................................... 1
1.1 Description generale ....................................................... 1
1.2 Description du panneau frontal ....................................... 2
2. Programmation .......................................................... 2
2.1 Etablissement du point de consigne ............................... 2
2.2 Programmation standard des parametres ...................... 2
2.3 Protection des parametres par mot de passe ................. 3
2.4 Programmation personnalisée des paramètres
(niveaux de programmation des paramètres) ....................... 3
2.5 Retablissement de la configuration des
parametres de default ..................................................... 3
2.6 Fonction du verrouillage des touches ............................. 3
3. Avertissements pour l'utilisation ............................. 4
3.1 Utilisation permise .......................................................... 4
4. Avertissements pour l'installation ........................... 4
4.1 Montage mecanique ....................................................... 4
4.2 Dimensions [mm] ............................................................ 4
4.3 Branchements electriques .............................................. 5
5. Fonctionnement ........................................................ 5
5.1 Fonction ON/STAND-BY ................................................. 5
5.2 Modes de fonctionnement Normal/Economique ............. 5
5.3 Mesure et visualisation ................................................... 6
5.4 Configuration d'entrée numérique ................................... 6
5.5 Regulateur de temperature ............................................. 7
5.6 Protections du compresseur et retard a l'allumage ......... 7
5.7 Controleur de degivrage ................................................. 7
5.8 Fonctions d'alarme .......................................................... 8
5.9 Fonctions des touches
6. Accessoires ............................................................... 9
6.1 Configuration des paramètres avec A01 ......................... 9
6.2 Configuration des paramètres avec AFC1 ...................... 9
7. Tableau des parametres ............................................ 10
8. Problemes et entretien .............................................. 11
8.1 Signalisations .................................................................. 11
8.2 Nettoyage ........................................................................ 11
8.3 Elimination ...................................................................... 11
9. Garantie et reparations ............................................. 11
10. Caractéristiques techniques .................................... 11
10.1 Caractéristiques électriques ........................................... 11
10.2 Caractéristiques mecaniques .......................................... 11
10.3 Caractéristiques fonctionnelles ....................................... 12
11. Codification de l'instrument ..................................... 12
1. DESCRIPTION DE L'INSTRUMENT
1.1 Description generale

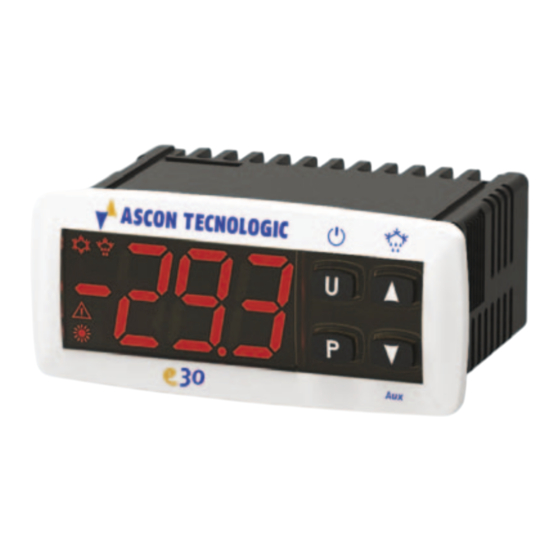

Le modèle E30 est un thermoregulateur digital à micro-
processeur utilisable surtout pour les applications de réfri-
gération munie de contrôle de température avec réglage
ON/OFF et contrôle de dégivrage à intervalles de temps
par l'arrêt du compresseur.
L'instrument prévoit 1 sortie à relais, 2 entrées pour
sondes de température NTC et 1 entrée numérique (à la
place d'une des sondes de température).
La configuration des paramètres de fonctionnement peut
être effectuée par clavier, par périphérique A01 (en option)
connecté au port TTL (standard) ou par communication
NFC (en option).
/ et /Aux ......................... 9
