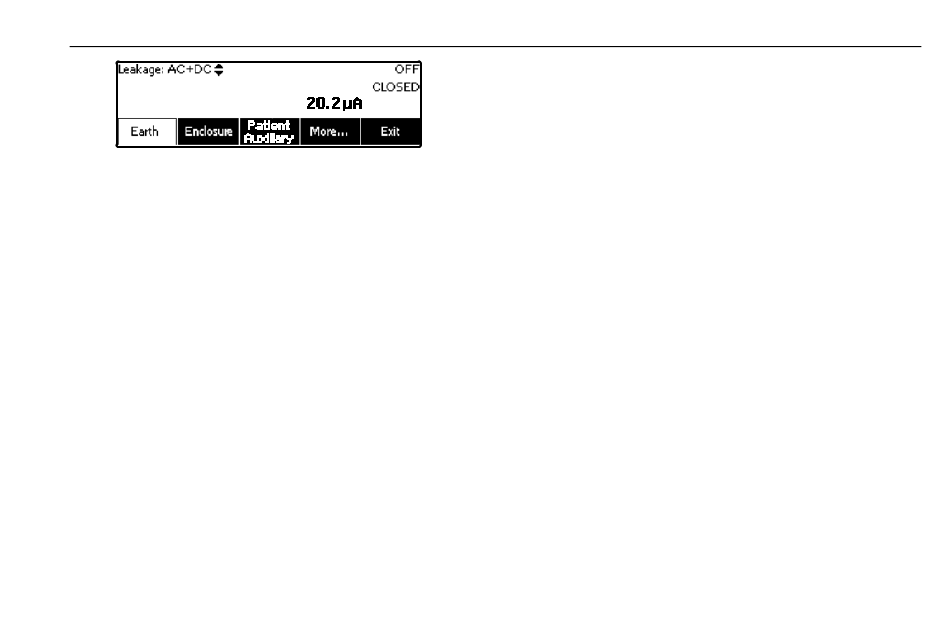

Figure 18. Menu principal du courant de fuite
Remarque
L'affichage de la figure 18 représente le menu
principal du courant de fuite quand la norme
CEI60601 est sélectionnée.
Tous les courants de fuite à l'exception du courant de
fuite secteur sur les parties appliquées (isolement du
conducteur), sont affichés sous la forme suivante :
CA+CC, CA uniquement ou CC uniquement. Le résultat
initial est affiché dans le paramètre approprié selon la
norme sélectionnée. Pour changer le paramètre affiché,
appuyez sur ou sur . La méthode de mesure active
est affichée dans le coin supérieur gauche de l'affichage
pendant les tests de fuite.
Mesure du courant de perte à la terre
Remarque
Le test du courant de fuite de terre (ou fil de
terre) est disponible pour toutes les normes sauf
pour CEI 62353 et CEI 61010.
Exécution des tests de sécurité électrique
Pour mesurer le courant circulant dans le circuit de terre
de protection d'un appareil testé, appuyez sur la touche
de fonction libellée Earth (selon la norme) dans le menu
principal du courant de fuite. La figure 19 montre les
branchements électriques entre l'analyseur et l'appareil
testé au cours du test de courant de perte à la terre.
faw16.eps
Plusieurs mesures peuvent être combinées lors du test
du courant de fuite à la terre. Appuyez sur pour
régler la polarité de la tension secteur appliquée à la prise
de test de l'analyseur sur Normal, Off (Inactif), Reverse
(Inverse) ou Off (Inactif). Appuyez sur pour ouvrir
et fermer le branchement neutre à la prise de test de
l'analyseur. Il est inutile d'ouvrir la terre de la prise de test
(terre), car cette action est effectuée en interne pendant
la mesure.
Les conditions suivantes s'appliquent à la prise pendant
l'exécution de ce test :
•
Polarité normale
•
Polarité normale, neutre ouvert
•
Polarité inverse
•
Polarité inverse, neutre ouvert
La norme CEI60601-1 spécifie que toutes les parties
appliquées doivent être connectées pour cette mesure.
Activez cette mesure en appuyant sur ou sur afin de
relier à la terre et de couper le circuit de terre de toutes
les bornes de branchement des parties appliquées.
Electrical Safety Analyzer
31
