Configuration de l'analyseur
Vous devez régler un certain nombre de paramètres en
utilisant la fonction de configuration. Pour accéder au menu
de configuration de la figure 6, appuyez sur .
Figure 6. Menu de configuration
Les paramètres de configuration ont été regroupés en six
catégories : Instrument, Display (Affichage), Sound (Son),
Instrument Info (Infos instrument), Calibration
(Etalonnage) et Diagnostics.
Réglage de la limite GFCI
Le GFCI (Ground Fault Current Interrupter) protège
l'appareil testé contre les courts-circuits lorsqu'il est
connecté à la prise de test de l'analyseur. (Le GFCI n'a
aucun effet pendant les tests d'isolation, de résistance de
terre de protection et de tension, car la prise de test n'est
pas reliée au secteur pour ces tests.) Lorsque le GFCI se
déclenche, il coupe l'alimentation de la prise de test, ainsi
que de l'appareil à tester, en ouvrant les relais. L'analyseur
continue à fonctionner et affiche le message « Fault
Detected » (Défaillance détectée) accompagné d'une
explication.
Pour réaliser les tests, l'analyseur utilise le réglage du
GFCI comme norme sélectionnée par l'utilisateur. Pour
un meilleur résultat, vérifiez le réglage du GFCI dans le
menu Setup (Configuration). La norme AAMI indique
5 mA. Toutes les autres normes (CEI 60601-1 et CEI
62353, par exemple) indiquent 10 mA. Le réglage 25 mA
est un cas particulier qui n'est défini par aucune norme.
Pour régler la limite électrique GFCI :
1.
Dans le menu Setup (Configuration), appuyez sur la
touche de fonction Instrument pour afficher les

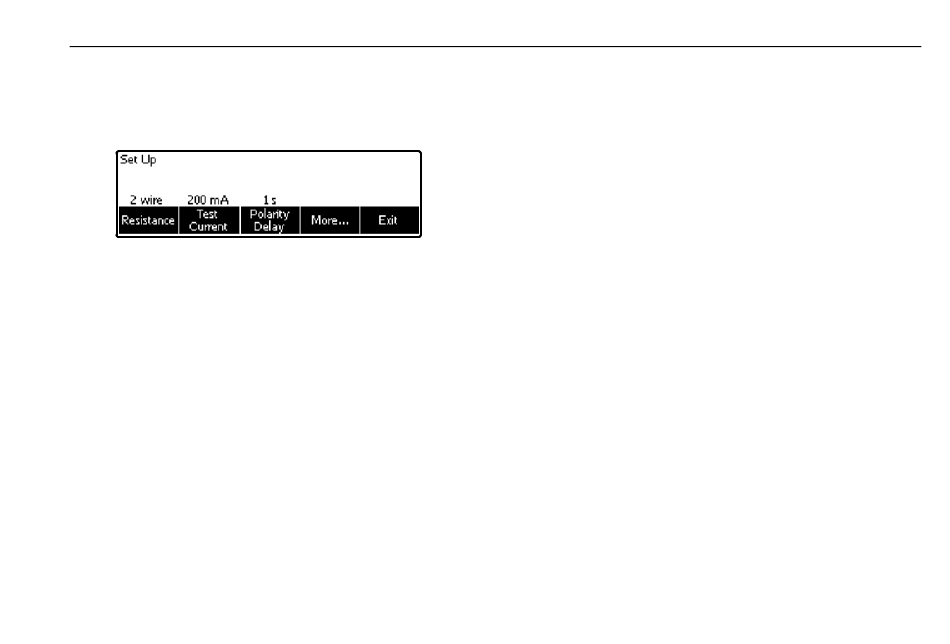

faw13.eps
sélections de configuration de l'instrument.
2.
Appuyez sur la touche de fonction More (Plus) afin
d'afficher les autres sélections de menu.
3.
Appuyez sur la touche de fonction libellée GFCI
Limit (Limite GFCI) pour ouvrir une case de
défilement au-dessus de l'étiquette de la touche de
fonction.
Appuyez sur ou pour régler la limite électrique.
4.
5.
Appuyez sur la touche de fonction GFCI Limit
(Limite GFCI) pour quitter la fonction de configuration
GFCI Limit.
