6.4 Freiräume
Für einen korrekten
Sicherheitsbedingungen ist vorgesehen, dass die Installation in einer Position ausgeführt wird, bei der die
Mindestfreiräume für die Öffnung der Maschine eingehalten werden.

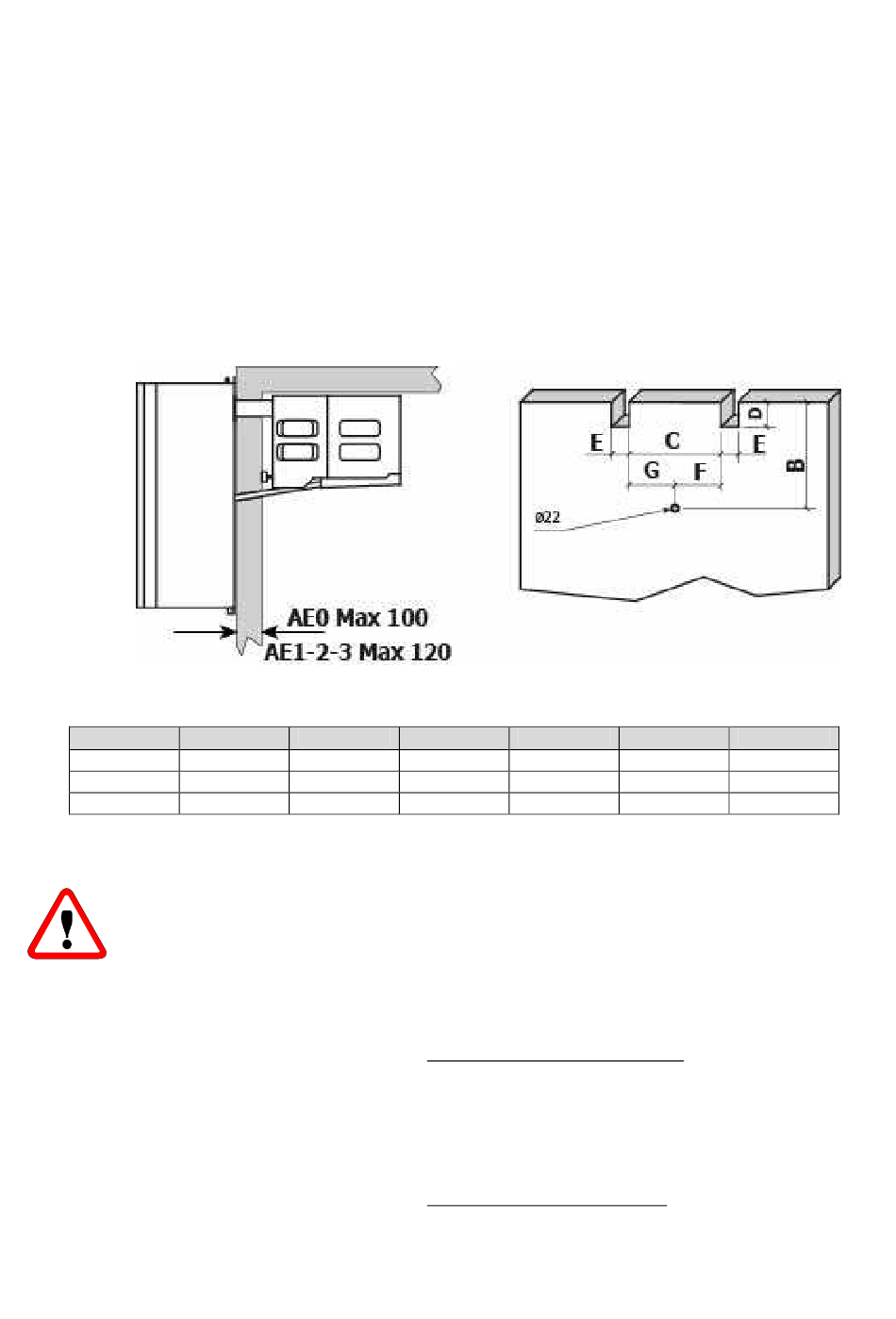

6.5 Montage
Montage:
Bevor das Gerät angebracht wird, müssen erst die Ausschnitte und die Bohrlöcher in der Zelle
vorgenommen werden. Das Gerät mit den geeigneten Schrauben befestigen. Dann bringen Sie das Gerät an
der Zelle an; die Verbindung zwischen dem Ablass der Tauwasserschale des Verdampfers und dem Bohrloch in
der Wand mit dem Rohr ausführen, in das vorher der Ablasswiderstand eingeführt worden ist (nur für
Niedrigtemperaturmodelle). Befestigen Sie schließlich den Anschluss mit den beiliegenden Schrauben. Die
Bohrung in der Wand mit Isoliermaterial, Polyurethan oder Silikon füllen und eine Bohrungsabdeckung anbringen.
Mod.
AE1
AE2
AE3
ACHTUNG
Sicherstellen, dass die Einheit und die darin enthaltenen Geräte während des
Transports nicht beschädigt wurden – dies gilt besonders für die Komponenten auf
der Tür des elektrischen Schaltschranks und für die Leitungen der Kühlanlage.
Danach die Installation an der Zelle entsprechend den Plänen durchführen; dabei muss
ganz besonders auf den elektrischen Anschluss geachtet werden.
6.6

Schutz- und Sicherheitsvorkehrungen

Einsatz der Maschine
B C
316 288
340 595
415 634
Der Hersteller hat folgende
1. Feste seitliche und obere Schutzvorrichtungen an der Verdampfereinheit und der
Kondensierungseinheit: sie sind mit Hilfe von Klemmschrauben an der Struktur
befestigt.
2. Externe feste Schutzvorrichtungen Elektrobelüfter auf der Kondensierungs- und
Verdampfereinheit: mit Schrauben befestigt.
Der Hersteller hat folgende
sowie für eine
D E
90 45
90 55
75 45
mechanische Schutzvorrichtungen
elektrische Schutzvorrichtungen
unkomplizierte Wartung
F G
144 144
297,5 297,5
217.5 416.5
vorgesehen
vorgesehen :
unter
