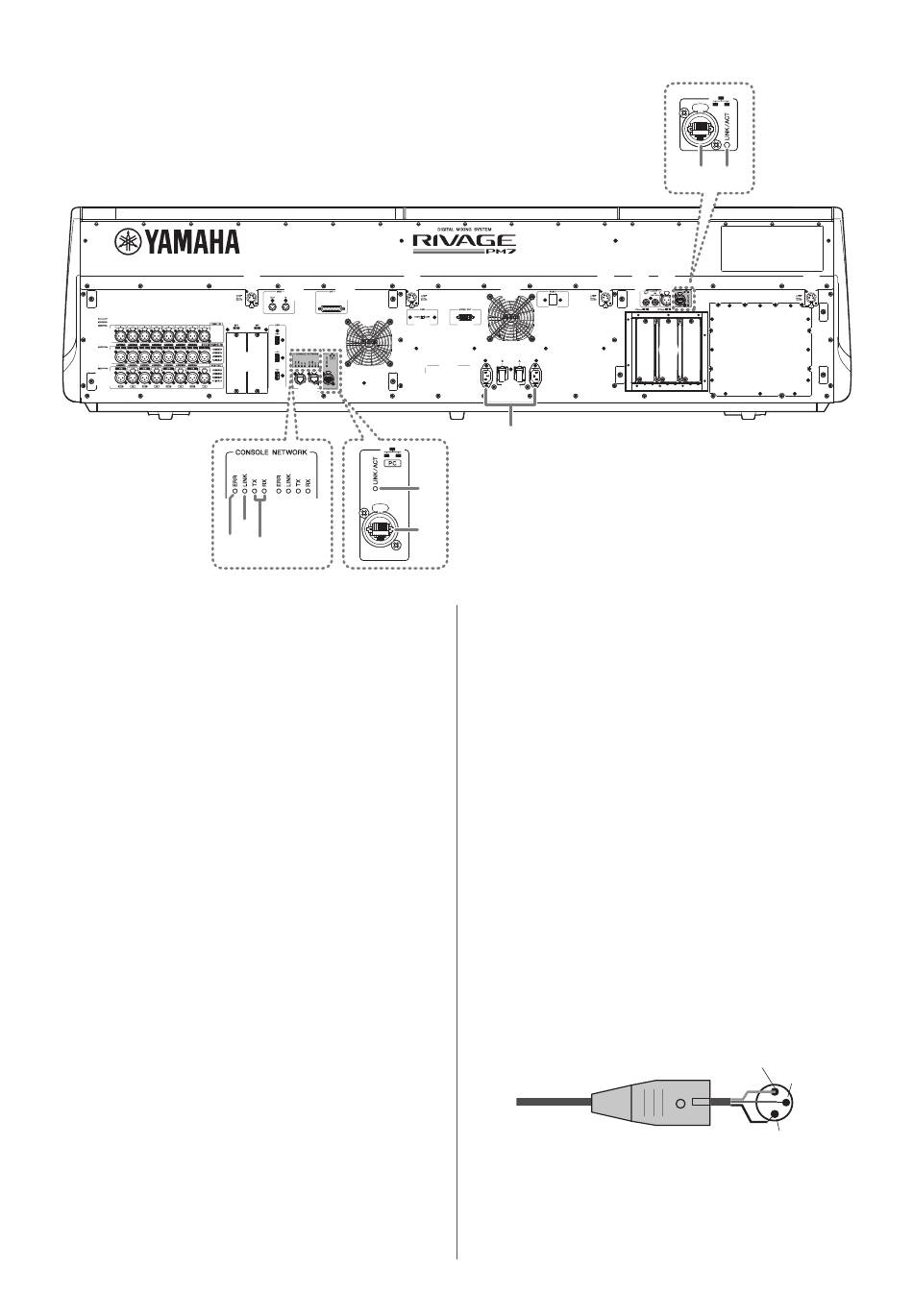

Panneau arrière
!
@
#
&
1 Prises LAMP (Lampe)
Il s'agit de connecteurs de sortie XLR femelles à quatre
broches, qui alimentent en électricité les lampes en col
de cygne Yamaha LA1L fournies avec l'unité. (4 prises)
2 Prises OUT/IN (Sortie/Entrée) de la
section MIDI
Ces connecteurs servent à transmettre et recevoir
des messages MIDI vers et depuis des périphériques
MIDI externes.
3 Connecteur GPI
Ceci est un connecteur femelle D-sub à 25 broches qui
autorise la communication (8 entrée, 8 sorties) avec un
périphérique externe doté d'une connexion GPI.
4 Commutateur [FAN] (Ventilateur)
Définit la vitesse de fonctionnement du ventilateur
de refroidissement interne sur HIGH (Élevé) ou
LOW (Faible).
NOTE
Ce commutateur est défini sur LOW lorsque l'unité est
initialement expédiée de l'usine. Tant que l'appareil est
utilisé dans la plage de température ambiante spécifiée,
vous pouvez sélectionner LOW ou HIGH. Par contre,
nous vous conseillons d'opter pour le réglage HIGH dans
les cas suivants : la température ambiante est élevée ;
l'appareil est exposé à la lumière directe du soleil même si
la température ambiante se situe dans la plage de
fonctionnement spécifiée ; et dans toute autre situation où
le bruit du ventilateur ne pose pas de problème particulier.
5 Connecteur VIDEO OUT (Sortie vidéo)
Reliez le moniteur externe à ce connecteur DVI-D
de type Dual-link (à liaison double).
1 1
2 3
C
$
% ^
*
(
C
6
4 5
E
D
B
A
6 Commutateur [RESET] (réinitialisation)
Réinitialise la console de mixage numérique.
Seuls les dispositifs de contrôle (écrans, indicateurs,
touches et boutons de commande) situés sur la surface
de contrôle seront redémarrés sans interruption du
signal audio. Utilisez ce commutateur dans le cas où
la console de mixage numérique ne répond plus à vos
opérations.
7 Connecteurs IN/OUT (Entrée/Sortie) de la
section WORD CLOCK (Horloge de mots)
Ce sont des connecteurs BNC utilisés pour
transmettre ou recevoir les signaux d'horloge de mots
vers ou depuis un périphérique externe. Le
connecteur IN (Entrée) de la section WORD CLOCK
est équipé en terminaison interne d'une résistance
à 75 ohms.
8 Connecteur TC IN (Entrée code temporel)
Ce connecteur d'entrée symétrique XLR-3-31 de type
femelle accepte les signaux de code temporel
provenant du périphérique externe connecté.
Prise XLR mâle
RIVAGE PM7 Guide de configuration du système
9 )
1 7 8
F
1 (Masse)
1
3 (Froid)
2 (Chaud)
