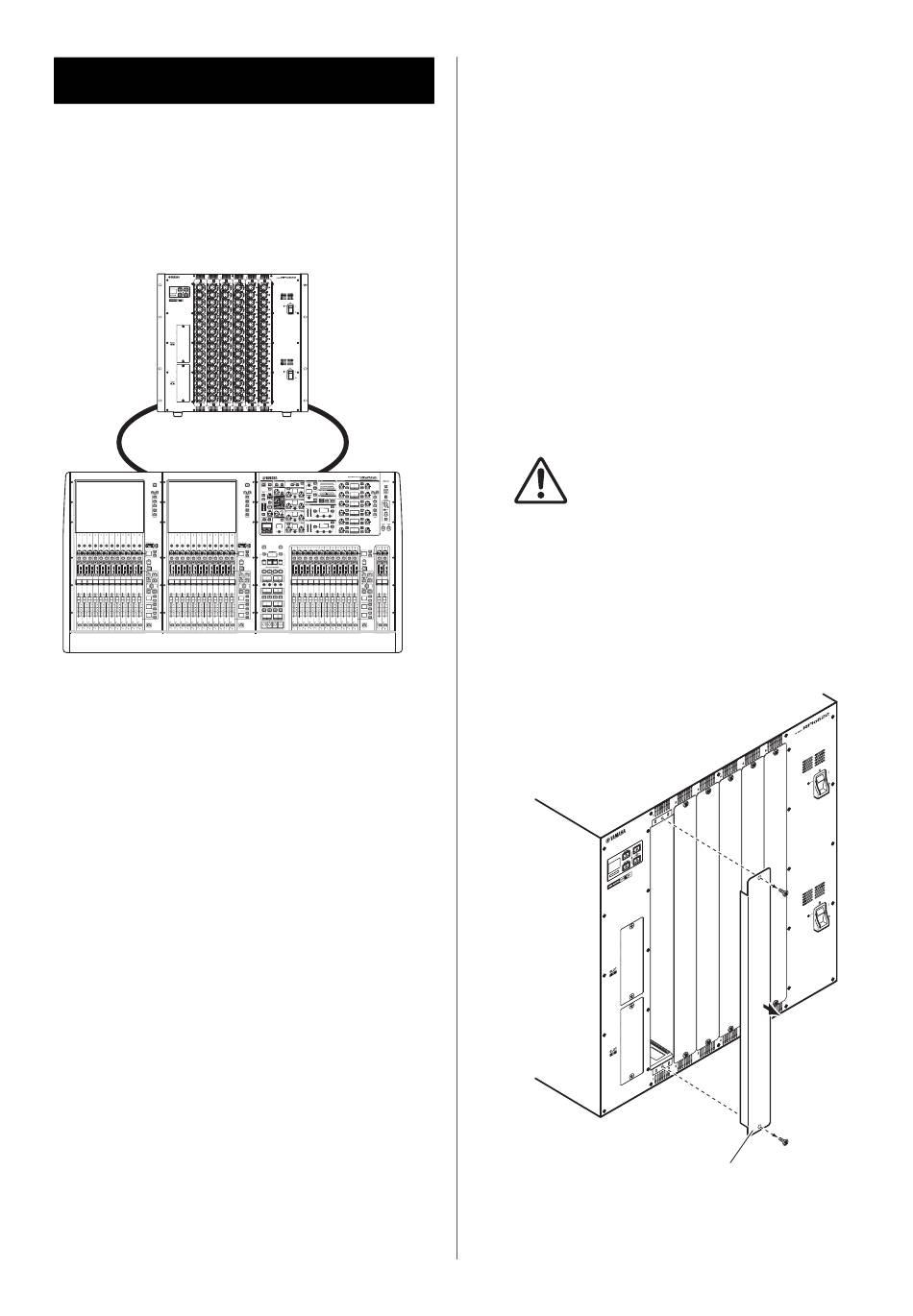

Guide de référence rapide
Cette section décrit la procédure de configuration de base
du système RIVAGE PM7.
Configuration de base
du système
Réseau E/S
La procédure d'installation est expliquée à l'aide d'un
système comprenant les périphériques suivants :
• Console de mixage numérique (CSD-R7) ×1
• Rack d'E/S (RPio622) ×1
• Carte HY (HY256-TL) ×2
• Carte RY (RY16-ML-SILK) ×1
• Carte RY (RY16-DA) ×1
Procédure
Installation d'une carte en option
Réglage du paramètre Unit ID
Connexion des périphériques
Mise sous tension du système RIVAGE PM7
Réglage de l'horloge de mots
Affectation de canaux au réseau TWINLANe
Assignation des ports d'entrée
Assignation des ports de sortie
Réglage du gain analogique du préampli micro HA
Envoi d'un signal de canal d'entrée vers le bus STEREO
Installation d'une carte
proposée en option
Installation d'une carte HY
Installez une carte réseau TWINLANe dans le logement 1
pour cartes HY à la fois sur le moteur DSP et sur le rack
d'E/S. Le logement 1 pour cartes HY est exclusivement
réservé aux cartes réseau TWINLANe.
Installation d'une carte RY
Installez une carte d'entrée de micro/ligne RY16-ML-SILK
dans le logement 1 pour cartes RY sur le rack d'E/S.
Installez une carte de sortie analogique RY16-DA dans le
logement 2 pour cartes RY sur le rack d'E/S.
Installation d'une carte RY
1.
Vérifiez que les deux indicateurs
d'alimentation sont éteints.
Attention
Si vous insérez ou retirez une carte alors que l'unité est
sous tension, vous risquez de provoquer une panne de
composant ou une décharge électrique.
2.
Retirez les vis qui maintiennent le cache du
logement en place afin d'enlever le cache
du logement.
Conservez le cache et les vis de fixation dans un
endroit sûr pour un usage ultérieur.
RIVAGE PM7 Guide de configuration du système
Cache du logement
35
