Système de raccordement direct des
conduites

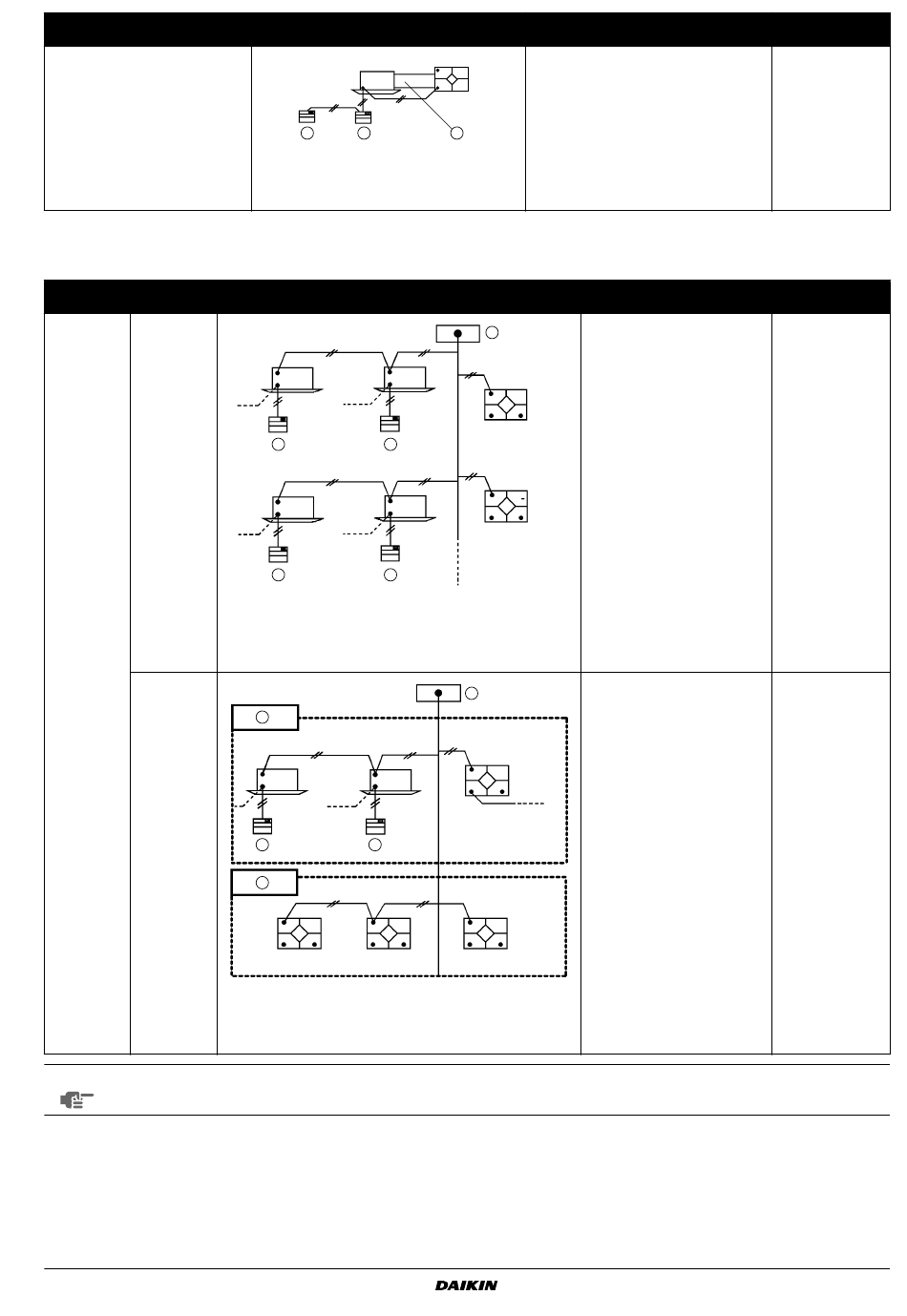

Dispositif de commande centralisée (Système VRV)
Système de
commande
individuelle
pour chaque
élément de
l'ensemble
Dispositif de
commande
centralisée
Système de
contrôle de
zone
REMARQUE Adaptateur de câblage pour contact à distance: KRP50-2. Adaptateur pour la télécommande: KRP2A61. Timer (programmateur):
DST30B61. commande marche/arrêt: DCS301B61. Dispositif de commande centralisée: DCS302B61, BRC1C517.
VAM150~2000F
Echangeur de chaleur totale
Unité HRV (unité de ventilation avec récupération de chaleur)
4PW13545-1C
Système
VRV
1 2
1 Télécommande du
climatiseur
(Télécommande du HRV)
Système
VRV VRV
1 1
VRV VRV
1 1
1 Télécommande pour
appareil de climatisation
1
VRV VRV
3 3
2
HRV HRV
1 3
Zone 1 Télécommande pour appareil de
climatisation
2 Zone 2 4 Commande centrale
Méthode standard
• Le HRV ne fonctionne que lorsque le
HRV
ventilateur du climatiseur est en marche.
• Lorsque le climatiseur ne fonctionne pas,
le HRV peut néanmoins fonctionner en
mode circulation ou ventilation d'air.
3
• Les autres spécifications correspondent
à celles du système standard.
2 Télécommande
du climatiseur
3
Conduite
2
HRV
HRV
2 Adaptateur de télécommande
Programmateur Commande
Marche/Arrêt
4
HRV
HRV
Méthode standard
• L'utilisation de la commande
Marche/Arrêt, de l'adaptateur
PCB pour la télécommande ou
du timer permet un contrôle
centralisé du système entier
(jusqu'à 64 groupes maxi)
• La commande Marche/Arrêt
permet d'activer ou de
désactiver les unités
individuelles.
• Le timer (programmateur) et la
commande Marche/Arrêt
peuvent être utilisés ensemble.
L'adaptateur de la
télécommande en revanche ne
peut être utilisé avec un autre
dispositif de commande
centralisée.
• Le dispositif de commande
centralisée permet un contrôle
par zone grâce à la ligne de
commande centralisée. (64
zones maxi)
• La commande centrale affiche
des indications sur le "Filtre",
signale des situations
anormales et permet de revenir
à l'état initial.
• Le dispositif de commande
centralisée permet la
ventilation indépendante pour
chaque zone.
Éléments liés au
câblage électrique
"Système de
raccordement direct
des conduites pour
le système mono-
groupe" à la page 14
Éléments liés au
câblage électrique
"Commande de
"L'ensemble"/
"individuelle"" à la
page 16
"Système de
commande de zone"
à la page 16
