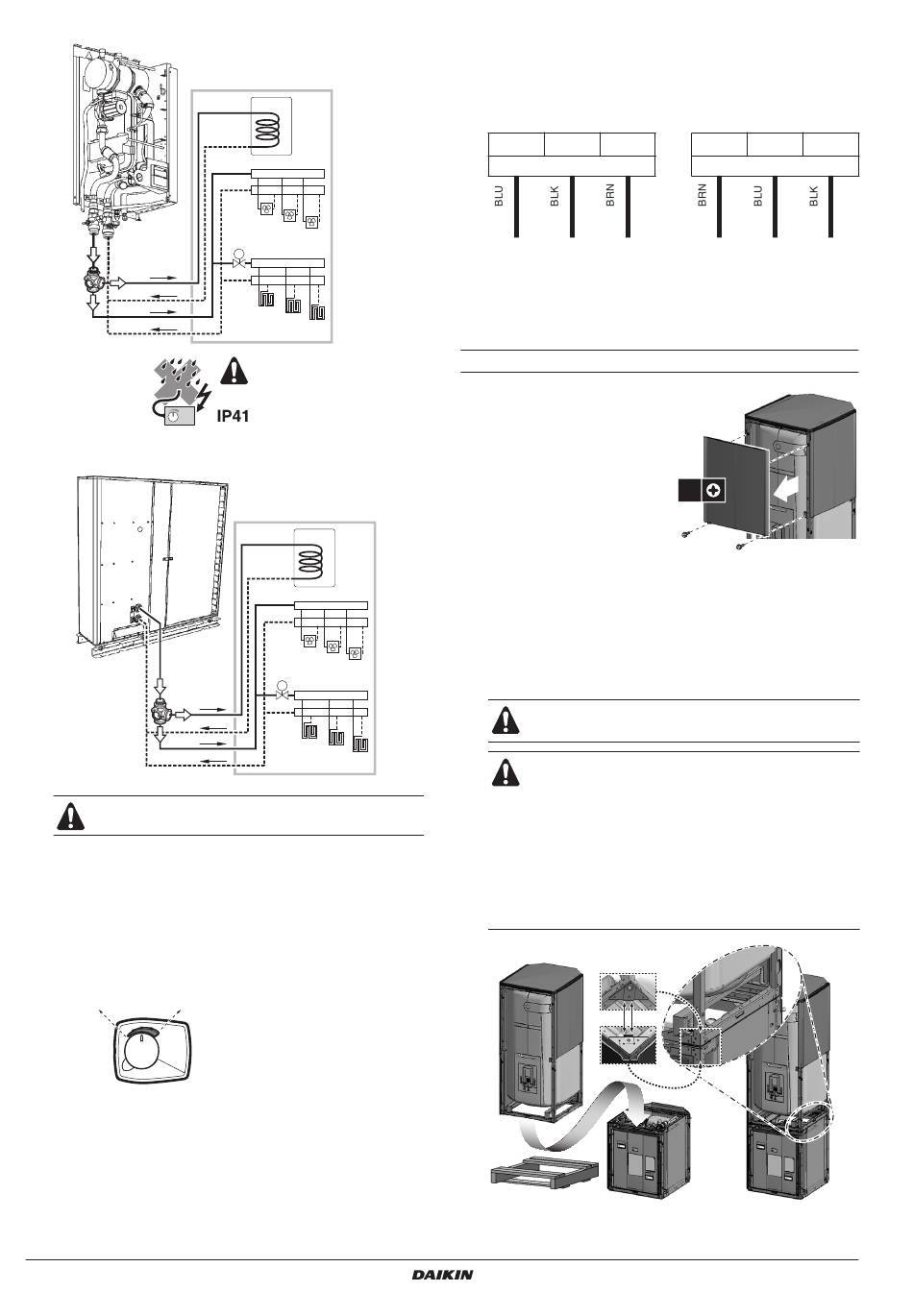

■ Pour les unités EKHB(H/X)* uniquement
■ Pour les unités E(D/B)(H/L)Q* uniquement
La vanne à 3 voies doit être installée à l'intérieur.
6 Poussez le moteur sur le manchon.
Veillez à ne pas faire tourner le manchon pendant cette
opération, de manière à maintenir la vanne dans la position
définie à l'étape 4.
7 Placez le bouton sur le couvercle du moteur de la vanne comme
indiqué ci-dessous.
Chauffage Ballon d'eau chaude
de la pièce sanitaire
Veillez à ce que le bouton soit complètement enfoncé afin que
l'unité puisse le commander automatiquement. Le fonctionnement
manuel est possible si le bouton est légèrement relevé.
Manuel d'installation
8
FCU1
FCU2
FCU3
M
FHL1
FHL2
FHL3
FCU1
FCU2
FCU3
M
FHL1
FHL2
FHL3
8 Câblez le coffret électrique de l'unité (intérieure) conformément
à l'illustration suivante (veillez à ce que l'alimentation électrique
soit coupée):
EKHBRD*/EKHVM(RD/YD)*/
HXHD*
X2M
3 4 5
Vanne à 3 voies
N Y L
Veillez à positionner les câbles de manière adaptée dans l'unité
(le positionnement des câbles est détaillé dans le manuel
d'installation de l'unité intérieure).
Reportez-vous également au schéma de câblage fourni avec
l'unité intérieure.
Installation du ballon d'eau chaude sur l'unité intérieure
1 Retirez le panneau décoratif
supérieur avant du module du
ballon comme indiqué sur
l'illustration.
2 Positionnez les flexibles avec
raccord de connexion fileté
(femelle G 3/4"). Selon
l'emplacement d'installation
(installation côté gauche ou
côté droit), percez les trous
à défoncer droits ou gauches
requis au niveau de la plaque arrière. Installez les passe-câbles
sur les bords des trous défoncés pour protéger les flexibles.
En cas d'utilisation du raccord de recirculation, raccordez un
tuyau à connexion filetée à ce trou et guidez-le également dans
un trou de la plaque arrière.
3 Installez le module du ballon sur l'unité intérieure.
Non applicable pour les unités EKHB(H/X)* et
E(D/B)(H/L)Q*
■
En raison du poids du ballon d'eau chaude
domestique, nous vous recommandons de le
manipuler et de le soulever à deux personnes.
■
Reportez-vous à l'illustration ci-dessous et veillez
à ce que les guides de positionnement aux
quatre coins de la partie inférieure du ballon
d'eau chaude domestique reposent parfaitement
sur les guides de positionnement de la partie
supérieure de l'unité intérieure lors du montage
du module du ballon.
Ballon d'eau chaude domestique pour système
EKHV(H/X)*/EKHB(H/X)*/
E(D/B)(H/L)Q*
X2M
8 9 10
Vanne à 3 voies
L N Y
2x
EKHTS200+260AC
