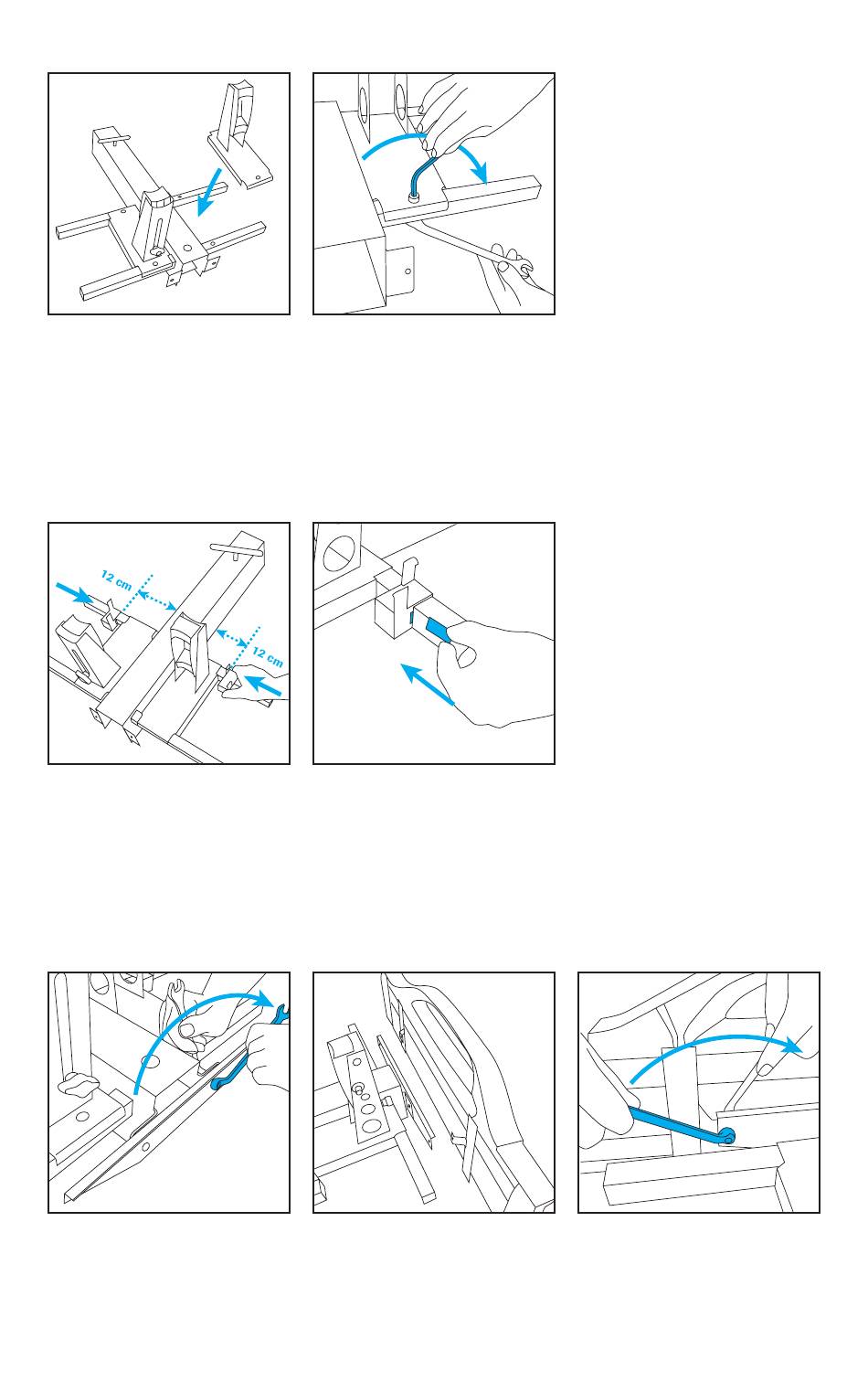

Montage des supports de pedale

Placez les 2 supports de
pédales sur le porte-vélos
comme indiqué dans le dessin.

Montage des fixations

Les fixations sont destinées au maintien du dispositif d'éclairage dans sa position de rangement.
Faire glisser les fixations le long
du porte-vélos jusqu'à une
distance de 12 cm calculée
depuis la barre centrale.

Montage de la rampe d'eclairage

Placez la plaque d'adaptation
sur le porte-vélos. Visser les
boulons à l'aide de 2 clés
plates de 10 mm.
38
Fixez les supports de pédale en vissant 8 boulons avec une clé
plate de 13 mm et une clé mâle coudée de 6 mm.
Introduire les coins de
verrouillage de sorte à
verrouiller les fixations.
Placez la rampe d'éclairage
devant la plaque d'adaptation.
Fixez la rampe d'éclairage à la
plaque adaptation en serrant
les boulons à l'aide de 2 clés
plates de 10 mm.
