B. Saillies du manteau de foyer et du mur
AVERTISSEMENT! Risque d'incendie! Respectez les
dégagements spécifiés pour les matériaux combustibles.
Une charpente plus petite que les minimums indiqués doit être
entièrement construite avec des matériaux incombustibles
(ex. : poutres d'acier, panneaux de béton, etc.).
Remarque : Cette mesure est prise depuis le
haut de l'ouverture, et NON au sommet du foyer.
Manteaux de foyer inflammables
Remarque : Toutes
les mesures sont en
millimètres (pouces).
254 mm (10 po)
228 mm (9 po)
203 mm (8 po)
177 mm (7 po)
152 mm (6 po)
127 mm (5 po)
101 mm (4po)
76 mm (3 po)
304 mm
(12 po)
63 mm
279 mm
(2-1/2 po)
(11 po)
254 mm
(10 po)
127 mm
(5 po)
MESURES À PARTIR DU
BORD SUPÉRIEUR DE L'OUVERTURE
= 850 MM (33-1/2 PO) (CD4236IFTR/CD4236IFTLR)
= 901 MM (35-1/2 PO) (CD4842IFTR/CD4842IFTLR)

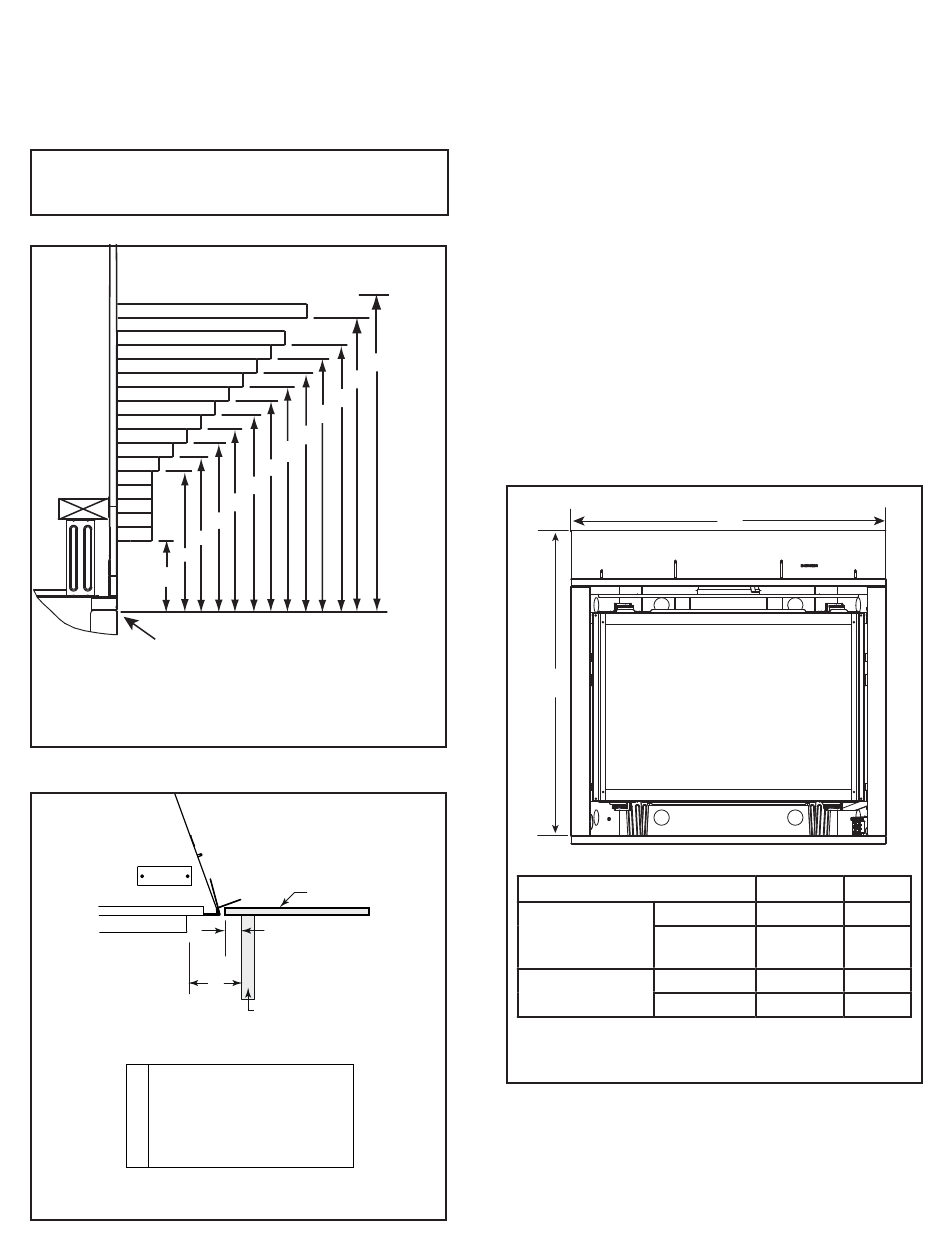

Figure 10.2 M inimum vertical et maximum horizontal
Dimensions horizontales
Saillies inflammables des pieds du manteau de foyer
et du mur
VUE DE
DESSUS
A
25 mm (1 po) min. à la
perpendiculaire du mur
89 mm (3-1 / 2 po) min. de
B
l'ouverture de la cheminée
à la perpendiculaire du mur
Figure 10.3
Saillies des pieds du manteau de foyer ou du
mur (Acceptable de chaque côté de l'ouverture)
52
Heatilator • CD4236IFTR, CD4236IFTLR, CD4842IFTR, CD4842IFTLR Manuel d'installation • 2511-980EFR • 11/18
AU PLAFOND
457 mm (18 po)
304 mm (12 po)
279 mm (11 po)
812 mm
(32 po)
635 mm
(25 po)
482 mm
(19 po)
457 mm
(18 po)
431 mm
(17 po)
406 mm
(16 po)
381 mm
(15 po)
355 mm
(14 po)
330 mm
(13 po)
MUR
INTERIEUR
A
B
SAILLIES DU PIED DU
MANTEAU DU FOYER
OU DU MUR
B. Matériau de revêtement
• Les façades métalliques ne peuvent être recouvertes
qu'avec des matériaux incombustibles.
• Le revêtement et/ou matériaux de finition ne doivent pas
entraver le flux d'air à travers les
retrait des façades décoratives
pour l'entretien..
• La façade et les revêtements de finition ne doivent jamais
surplomber l'ouverture de la vitre.
• Respectez tous les dégagements lors de l'application de
matériaux inflammables.
• Pour les joints d'étanchéité entre le mur fini et les faces
du dessus et des côtés de l'appareil, utilisez un produit
d'étanchéité prévu pour une température de 150 °C
(300 °F). Reportez-vous à la figure 10.4.
AVERTISSEMENT ! Risque d'incendie! NE PAS
appliquer
de
matériaux
des dégagements minimaux. Respectez tous les
dégagements minimaux par rapport aux matériaux
inflammables spécifiés dans ce manuel. Les matériaux
se chevauchant pourraient s'allumer et interférer avec le
bon fonctionnement des façades décoratives.
PLAQUE INCOMBUSTIBLE INSTALLÉE EN USINE,
NE PAS ENLEVER
A
pouces
CD4236IFTR
CD4236IFTLR
millimètres
pouces
CD4842IFTR
CD4842IFTLR
millimètres
Figure 10.4 Schéma du revêtements incombustible
façades décoratives,
ou l'accès à l'appareil
inflammables
au-delà
B
A
B
39-3/4
41
1010
1041
41-3/4
48
1060
1219
