Anschlüsse - Sharp PN-R903A Manuel D'installation

Vorsicht
• Schalten Sie unbedingt den Hauptschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen.
Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und
anderen Problemen führen.
Netzkabel
(im Lieferumfang enthalten)
Zur Wandsteckdose
TIPPS
• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT <AUDIO AUSWAHL> im Menü
SETUP <KONFIG.> ein. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.
Eingangsmodus
DVI-I
DisplayPort
HDMI1[PC], HDMI1[AV],
HDMI2[PC], HDMI2[AV]
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[KOMPONENTE]>,
D-SUB[VIDEO]
• Beim Installieren des Monitors in horizontaler Ausrichtung das Netzkabel
(im Lieferumfang enthalten) muss mit der mitgelieferten Kabelbinder
am Befestigung der Kabelbinder befestigt werden. Beim Festklemmen
des Netzkabels darf auf die Netzkabelbinder keine Zugkraft ausgeübt
werden. Das Netzkabel darf nicht zu stark gebogen werden.
• Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene
Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
• DisplayPort ist ein eingetragenes Warenzeichen von Video Electronics Standards Assocation.
• Adobe, Acrobat, und Acrobat Reader sind in den USA und/oder anderen Ländern entweder geschützte Warenzeichen oder
Warenzeichen von Adobe Systems Incorporated.
6
D

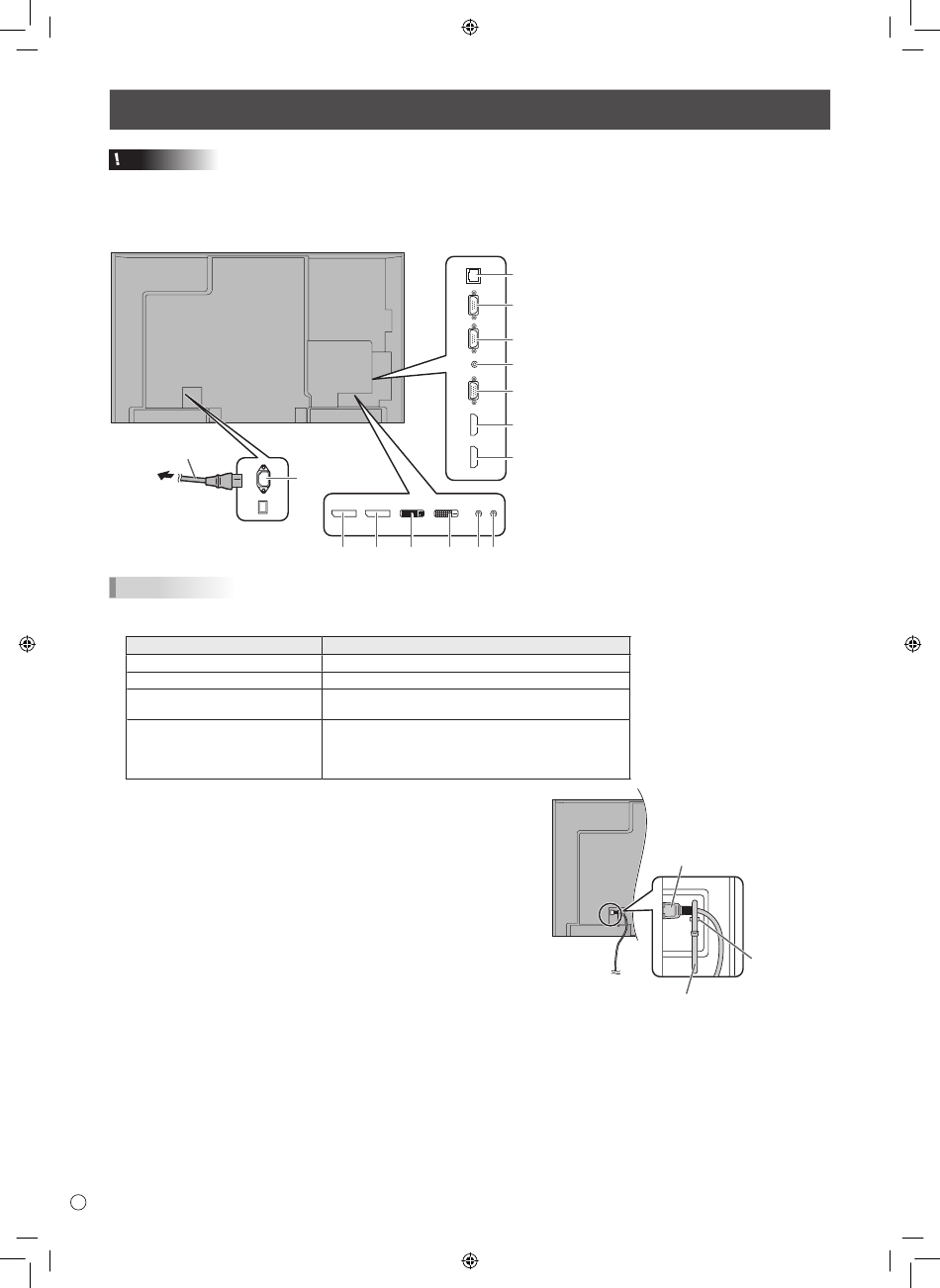

Anschlüsse
1
2 3 4 5 6 7
Audioeingangsanschluss (Werkseinstellung)
Audio1 Eingangsanschluss
DisplayPort-Eingangsanschluss
PC/AV HDMI-Eingangsanschluss
Audio2 Eingangsanschluss
1. Netzsteckdose
2. DisplayPort-Eingangsanschluss
8
3. DisplayPort-Ausgangsanschluss
4. DVI-I-Eingangsanschluss
9
5. DVI-D-Ausgangsanschluss
6. Audio1 Eingangsanschluss
10
7. Audio2 Eingangsanschluss
11
8. LAN-Anschluss
9. RS-232C-Ausgangsanschluss
12
10. RS-232C-Eingangsanschluss
11. Audio-Ausgangsanschluss
13
12. PC/AV D-Sub-Eingangsanschluss
13. PC/AV HDMI1-Eingangsanschluss
14
14. PC/AV HDMI2-Eingangsanschluss
Netzkabel
(im Lieferumfang enthalten)
Kabelbinder
Befestigung der
Kabelbinder
