Precaución
• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
Cable de alimentación
(suministrado)
Para toma de
alimentación
CONSEJOS
• Ajuste el terminal de entrada de audio usado para cada modo de entrada en AUDIO SELECT <SELECCIÓN DE AUDIO> en
el menú SETUP <INSTALACIÓN>. A continuación se muestran los ajustes de fábrica.
Modo de entrada
DVI-I
DisplayPort
HDMI1[PC], HDMI1[AV],
HDMI2[PC], HDMI2[AV]
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[COMPONENTE]>,
D-SUB[VIDEO]<D-SUB[VÍDEO]>
• Cuando está instalando el monitor con orientación horizontal,
asegúrese de apretar el cable de alimentación (suministrado) en el
acoplamiento de abrazadera para cable de usando la abrazadera para
cable suministrado. Cuando apriete el cable de alimentación, tenga
cuidado de dañar el terminal del cable de alimentación. No doble
excesivamente el cable de alimentación.
• Los términos HDMI y HDMI High-Definition Multimedia Interface, y el Logotipo HDMI son marcas comerciales o marcas
registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
• DisplayPort es una marca registrada de Video Electronics Standards Association.
• Adobe, Acrobat y Acrobat Reader son marcas registradas o comerciales de Adobe Systems Incorporated en los Estados
Unidos y/o en otros países.
6
S

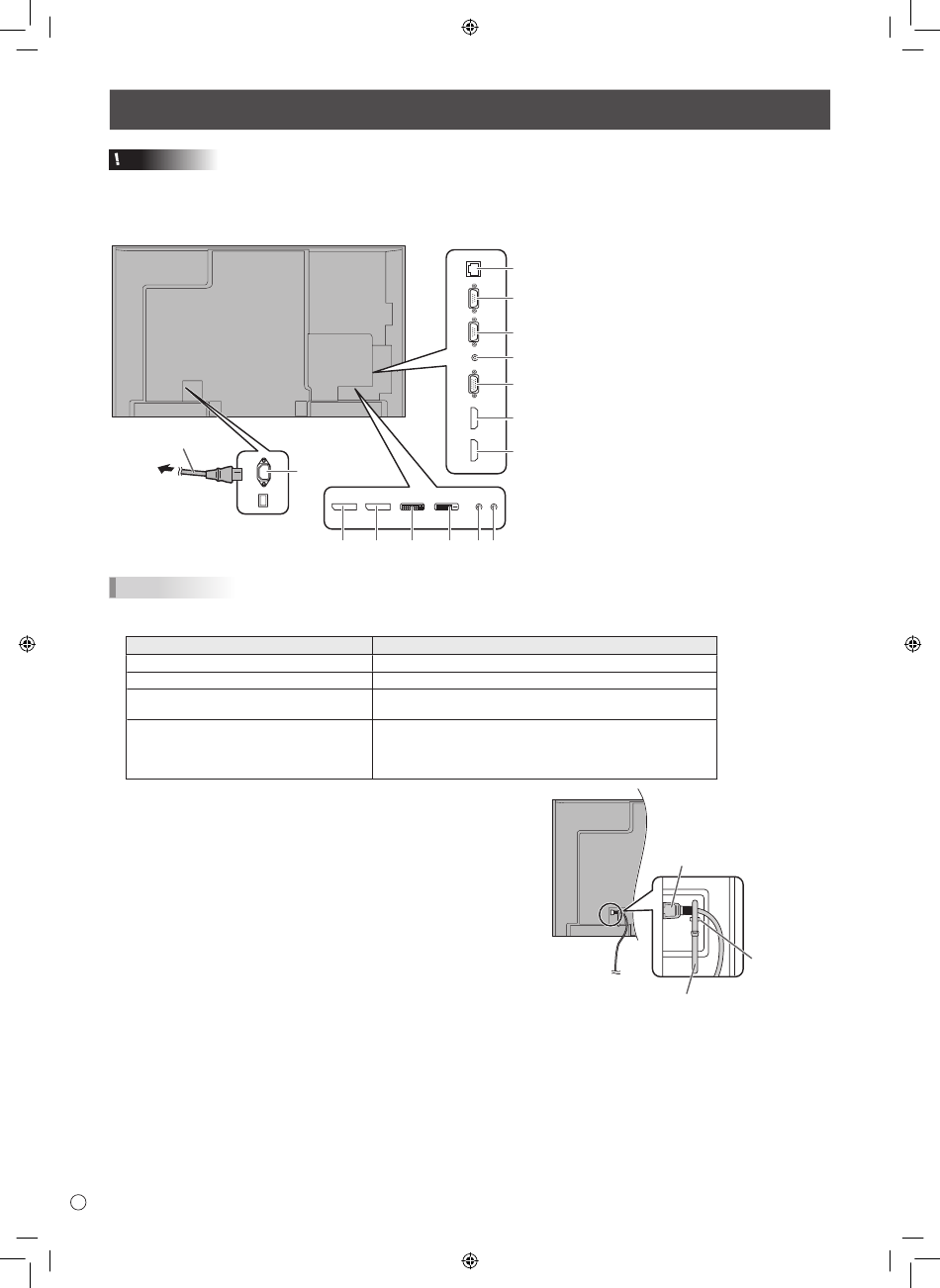

Conexiones
1
2 3 4 5 6 7
Terminal de entrada de audio (ajuste de fábrica)
Terminal de entrada Audio1
Terminal de entrada DisplayPort
Terminal de entrada PC/AV HDMI
Terminal de entrada Audio2
1. Terminal de entrada de corriente
2. Terminal de entrada DisplayPort
8
3. Terminal de salida DisplayPort
4. Terminal de entrada DVI-I
9
5. Terminal de salida DVI-D
6. Terminal de entrada Audio1
10
7. Terminal de entrada Audio2
11
8. Terminal de LAN
9. Terminal de salida RS-232C
12
10. Terminal de entrada RS-232C
11. Terminal de salida de audio
13
12. Terminal de entrada PC/AV D-sub
13. Terminal de entrada PC/AV HDMI1
14 14. Terminal de entrada PC/AV HDMI2
Cable de alimentación
(suministrado)
Abrazadera para cable
Acoplamiento
de abrazadera
para cable
