Genie Z-34/22 Manuel De L'opérateur page 11

Première édition
6
5
4
3
2
1

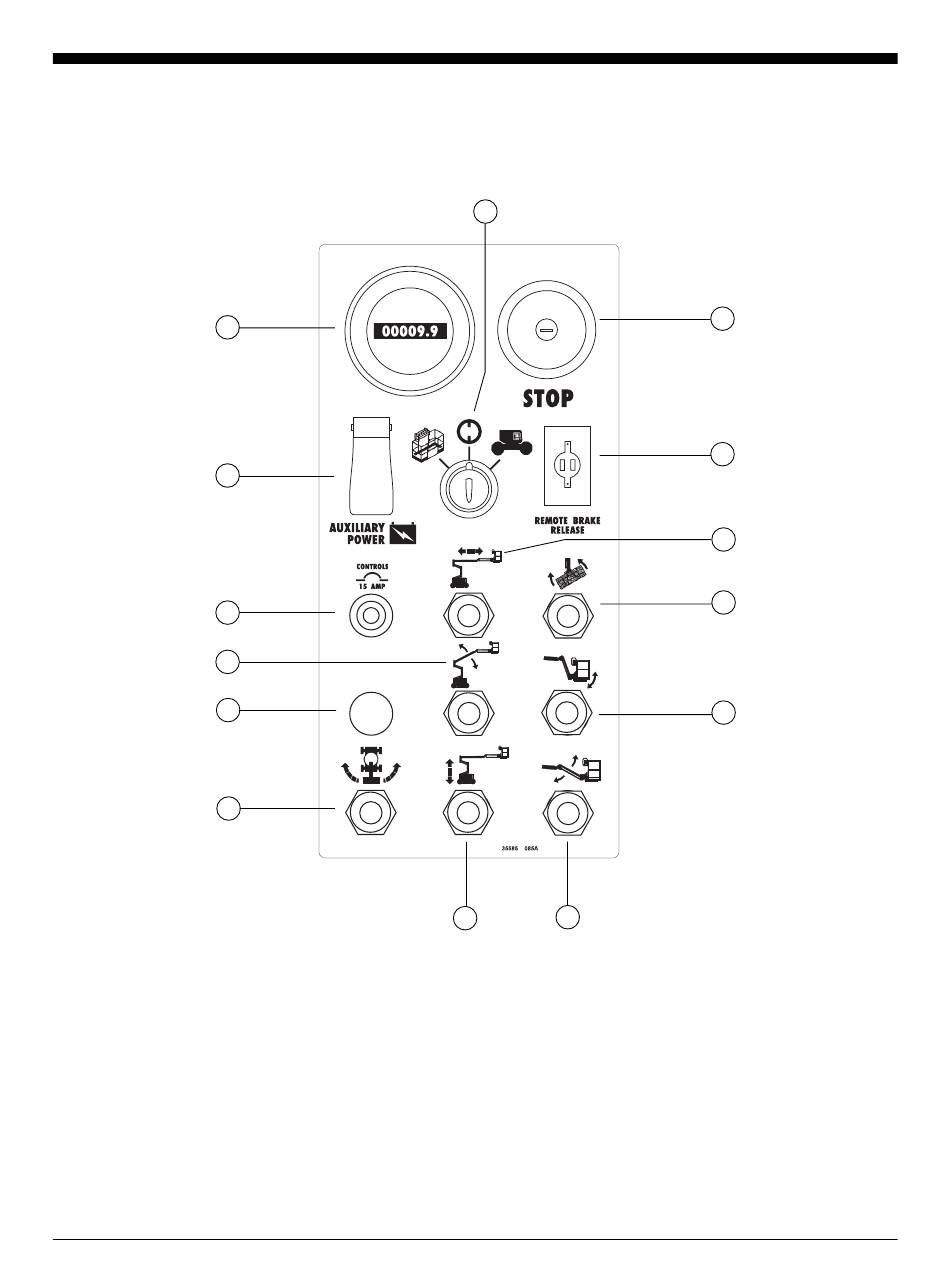

Panneau de commandes au sol
1 Interrupteur de rotation de la tourelle
2 Non utilisé
3 Interrupteur de montée/descente de la flèche
primaire
4 Disjoncteur de circuits électriques 15A
5 Interrupteur d'alimentation auxiliaire et
protection
6 Compteur horaire
7 Interrupteur à clé à 3 positions
(nacelle/arrêt/sol)
Pièce réf. 36539FR
7
14
8
9
10
11
12
13
14
Genie Z-34/22 et Genie Z-34/22N
13
Bouton d'arrêt d'urgence
Desserrage des freins à distance
Interrupteur d'extension/rétraction de la flèche
Interrupteur de rotation de la nacelle
Interrupteur de mise à niveau de la nacelle
Interrupteur de montée/descente du bras
pendulaire
Interrupteur de montée/descente de la flèche
secondaire
Manuel de l'opérateur
COMMANDES
