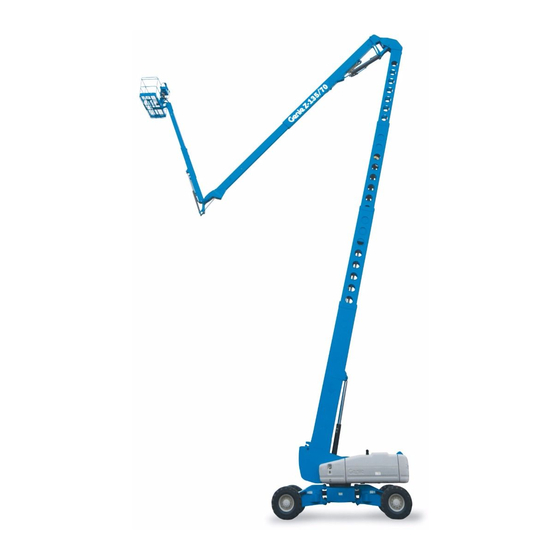

Genie ZX-135/70 Manuel De L'opérateur
  1. Manuels
  2. Marques
  3. Genie Manuels
  4. Nacelles élévatrices
  5. ZX-135/70
  6. Manuel de l'opérateur
Genie ZX-135/70 Manuel De L'opérateur

Genie ZX-135/70 Manuel De L'opérateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel de l'opérateur
ZX-135/70
Plage de numéros de série
Du n° ZX13513-2001
à ZX13515-2558
CE
avec
consignes
d'entretien
Traduction des instructions
originale
First Edition
Fourth Printing
Part No. 160568FR

Publicité

Table des Matières
loading

Manuels Connexes pour Genie ZX-135/70

Sommaire des Matières pour Genie ZX-135/70

  • Page 1 Manuel de l’opérateur Plage de numéros de série ZX-135/70 Du n° ZX13513-2001 à ZX13515-2558 avec consignes d’entretien Traduction des instructions originale First Edition Fourth Printing Part No. 160568FR...

  • Page 2: Table Des Matières

    Caractéristiques techniques ........59 Copyright © 2011 par Terex Corporation Première édition : quatrième impression, septembre 2015 « Genie » et « ZX » sont des marques déposées de Terex South Dakota, Inc. aux États-Unis et dans de nombreux autres pays.

  • Page 3: Introduction

    Introduction Introduction À propos de ce manuel Usage prévu Genie se réjouit que vous ayez choisi une de ses Cette machine est conçue exclusivement pour machines pour votre application. Notre priorité amener du personnel, avec outils et matériel, sur un principale est la sécurité...
  • Page 4 Première édition • Quatrième impression Introduction Contacter le fabricant Il peut parfois être nécessaire de contacter Genie. Lorsque c’est le cas, fournir les numéros de modèle et de série de la machine, ainsi que le nom et les coordonnées de son propriétaire. Genie doit dans tous les cas être contacté...
  • Page 5 évitée, peut entraîner des blessures graves, voire mortelles. Indique la présence d’une situation à risque qui, si elle n’est pas évitée, peut entraîner des blessures mineures ou bénignes. Indique la présence d’une situation pouvant entraîner des dommages matériels. Pièce réf. 160568FR ZX-135/70...

  • Page 6: Définition Des Symboles Et Illustrations De Mise En Garde

    Lire le manuel batterie. l’opérateur. d’entretien. Risque d’explosion Défense de fumer. Risque d’explosion Risque de brûlures Extincteur Éviter toute flamme ou étincelle. Arrêter le moteur. Risque d’incendie Défense de fumer. Risque d’explosion Ne pas monter. Point d’ancrage ZX-135/70 Pièce réf. 160568FR...
  • Page 7 2 Rétracter/abaisser machines équipées de flèche secondaire flèche secondaire bougies de 3 Rétracter flèche 3 Abaisser flèche préchauffage. primaire primaire Flèches directionnelles Risque de Accès réservé à du Force manuelle de couleur déplacement personnel formé et autorisé Pièce réf. 160568FR ZX-135/70...

  • Page 8: Sécurité Générale

    Manuel de l’opérateur Première édition • Quatrième impression Sécurité générale Sécurité générale 114249 A 114252 A 82481 B 82487 B ZX-135/70 Pièce réf. 160568FR...
  • Page 9 Première édition • Quatrième impression Manuel de l’opérateur Sécurité générale Pièce réf. 160568FR ZX-135/70...
  • Page 10 Manuel de l’opérateur Première édition • Quatrième impression Sécurité générale ZX-135/70 Pièce réf. 160568FR...

  • Page 11: Sécurité Individuelle

    à l’usage d’équipement personnel de protection. Tout PFPE doit respecter les réglementations officielles en vigueur et être contrôlé et utilisé en respectant les instructions du fabricant. Pièce réf. 160568FR ZX-135/70...

  • Page 12: Sécurité De La Zone De Travail

    électriques et prendre garde aux vents violents. total de la nacelle. Se reporter aux autocollants illustrant les options et les accessoires. Si des accessoires sont utilisés, lire, comprendre et respecter les autocollants, instructions et manuels qui les accompagnent. ZX-135/70 Pièce réf. 160568FR...
  • Page 13 Ne pas faire pivoter au vent est grande, moins la machine est stable. la flèche en l’abaissant. Le mode rétablissement ne doit être utilisé que par du personnel formé et autorisé. Pièce réf. 160568FR ZX-135/70...
  • Page 14 Ne pas pousser ni tirer d’objet à l’extérieur de la nacelle. Force manuelle maximum autorisée – CE 400 N ZX-135/70 Pièce réf. 160568FR...
  • Page 15 Ne pas utiliser la machine sur une surface ou un véhicule mobile ou en mouvement. S’assurer que les pneus sont en bon état et que les boulons à tenon sont serrés. Pièce réf. 160568FR ZX-135/70...
  • Page 16 à la machine. l’usage d’équipement personnel de protection. Ne pas entrer dans la nacelle ou la quitter tant qu’elle n’est pas en position repliée et sur une surface plane. ZX-135/70 Pièce réf. 160568FR...
  • Page 17 Ne pas vaporiser d’éther dans des moteurs équipés de bougies de préchauffage. Pièce réf. 160568FR ZX-135/70...
  • Page 18 S’assurer que l’entretien a été complètement effectué, dans les batteries. Neutraliser comme indiqué dans ce manuel et le manuel les déversements d’acide d’entretien Genie correspondant. avec de l’eau et du bicarbonate de soude. S’assurer que tous les autocollants sont en place et lisibles.
  • Page 19 Faire pivoter la tourelle jusqu’à ce que la flèche se trouve entre les roues non directrices. Positionner l’interrupteur à clé en position d’arrêt et retirer la clé pour éviter toute utilisation illicite de la machine. Pièce réf. 160568FR ZX-135/70...

  • Page 20: Légende

    Première édition • Quatrième impression Légende Légende Commandes de la nacelle Pneu de l’extrémité carrée Rampe intermédiaire d’entrée Commandes au sol Coffret des manuels Flèche secondaire 10 Point d’ancrage Flèche primaire 11 Interrupteur au pied Bras pendulaire Nacelle ZX-135/70 Pièce réf. 160568FR...

  • Page 21: Commandes

    à cristaux liquides de la flèche primaire rapide Sélecteur de régime moteur 15 Disjoncteur de 20A pour le 22 Sélecteur de fonction/vitesse circuit du système lente Écran à cristaux liquides 23 Bouton d’alimentation Bouton rouge d’arrêt d’urgence d’urgence Pièce réf. 160568FR ZX-135/70...
  • Page 22 Lorsque la flèche située au-dessus du symbole Appuyer sur le bouton de démarrage du moteur tortue s’allume, le moteur est en position de pour démarrer le moteur. grand ralenti. ZX-135/70 Pièce réf. 160568FR...
  • Page 23 Se reporter aux instructions d’utilisation. d’alimentation principale (le moteur) tombe en panne. La position rétablissement de la clé ne doit être Enfoncer le bouton d’alimentation d’urgence tout utilisée que par du personnel formé et autorisé. en activant la fonction souhaitée. Pièce réf. 160568FR ZX-135/70...
  • Page 24 14 Témoin de contrôle du moteur interrupteur du starter avec Utilisé pour l’équipement 15 Témoin de niveau de carburant témoin optionnel 10 Interrupteur de démarrage du 16 Témoin de dysfonctionnement moteur avec témoin 17 Bouton rouge d’arrêt d’urgence ZX-135/70 Pièce réf. 160568FR...
  • Page 25 à action 28 Interrupteur de mise à niveau descente/rétraction de la flèche proportionnelle pour fonctions de la nacelle secondaire de montée/descente du bras pendulaire et de rotation à gauche/droite de la nacelle Pièce réf. 160568FR ZX-135/70...
  • Page 26 Déplacer l’interrupteur une du symbole Lièvre indique que nouvelle fois pour éteindre le générateur. le régime de ralenti accéléré est sélectionné. L’allumage du symbole Tortue indique que le régime de grand ralenti est sélectionné. ZX-135/70 Pièce réf. 160568FR...
  • Page 27 Appuyer sur le côté droit de l’interrupteur position d’arrêt pour arrêter toutes les fonctions au pouce pour diriger la machine à droite. et éteindre le moteur. Tirer le bouton rouge d’arrêt d’urgence en position de marche pour utiliser la machine. Pièce réf. 160568FR ZX-135/70...
  • Page 28 Pousser la réglage de translation. Le manette de contrôle vers témoin adjacent au la droite pour faire pivoter réglage actuel s’allume. la nacelle vers la droite. ZX-135/70 Pièce réf. 160568FR...
  • Page 29 26 Interrupteur au pouce pour fonction d’extension/rétraction de la flèche primaire Appuyer sur la partie supérieure de l’interrupteur à bascule pour rétracter la flèche primaire. Appuyer sur la partie inférieure de l’interrupteur à bascule pour étendre la flèche primaire. Pièce réf. 160568FR ZX-135/70...

  • Page 30: Inspections

    à tester les fonctions. Les inspections d’entretien périodique doivent être réalisées par des techniciens qualifiés, conformément aux spécifications du fabricant et aux conditions mentionnées dans le manuel des responsabilités. ZX-135/70 Pièce réf. 160568FR...
  • Page 31 ;  patins d’usure ;  pneus et roues ;  moteur et composants associés ;  interrupteurs de fin de course et avertisseur ;  capteurs de rotation ; Pièce réf. 160568FR ZX-135/70...
  • Page 32 Prendre connaissance des tests des fonctions et s’assurer de les comprendre avant de passer à la section suivante. 4 Inspecter le lieu de travail. 5 N’utiliser la machine que pour les applications pour lesquelles elle a été conçue. ZX-135/70 Pièce réf. 160568FR...
  • Page 33 Résultat : la flèche primaire ne doit pas s’étendre. Sur l’écran à cristaux liquides, la flèche située à côté du symbole d’extension des essieux clignote. La flèche primaire ne doit s’étendre que si les essieux sont étendus. Pièce réf. 160568FR ZX-135/70...
  • Page 34 à gauche puis le bouton de rotation à droite de la les essieux sont complètement étendus. tourelle. 13 Repasser aux commandes au sol. Positionner Résultat : la tourelle doit pivoter normalement. l’interrupteur à clé sur les commandes au sol. ZX-135/70 Pièce réf. 160568FR...
  • Page 35 Résultat : l’écran à cristaux liquides doit indiquer l’angle d’inclinaison en degrés. Remarque : pour économiser les batteries, tester chaque fonction sur une partie du cycle seulement. Résultat : toutes les fonctions de flèche doivent être actives. 23 Démarrer le moteur. Pièce réf. 160568FR ZX-135/70...
  • Page 36 à cristaux liquides pour activer le mode d’état. 31 Appuyer sur l’un des boutons de commande de l’écran à cristaux liquides jusqu’à ce que SEC BOOM ANGLE (ANGLE DE LA FLÈCHE SEC.) apparaisse. ZX-135/70 Pièce réf. 160568FR...
  • Page 37 44 Enfoncer l’interrupteur au pied. sélecteur de régime moteur. 45 Activer chaque manette de contrôle, sélecteur ou Résultat : l’alarme des commandes de la nacelle interrupteur au pouce. doit retentir. Résultat : toutes les fonctions doivent effectuer un cycle complet. Pièce réf. 160568FR ZX-135/70...
  • Page 38 (flèche jaune). Résultat : toutes les roues doivent tourner dans la direction indiquée par les triangles bleus sur le châssis. ZX-135/70 Pièce réf. 160568FR...
  • Page 39 Résultat : les roues de l’extrémité carrée doivent tourner dans la direction indiquée par les triangles jaunes sur le châssis. Les roues de l’extrémité arrondie doivent tourner dans la direction indiquée par les triangles bleus sur le châssis. Pièce réf. 160568FR ZX-135/70...
  • Page 40 Si la manette de contrôle de translation/direction n’est pas déplacée dans les deux secondes suivant le déplacement de l’interrupteur de validation de translation, la fonction de translation ne s’active pas. ZX-135/70 Pièce réf. 160568FR...
  • Page 41 Si la vitesse de translation est supérieure à 30 cm/s lorsque la flèche primaire ou secondaire est relevée ou étendue ou que le bras pendulaire est étendu, signaler immédiatement la machine et la mettre hors service. Pièce réf. 160568FR ZX-135/70...
  • Page 42 91 Activer chaque manette de contrôle, sélecteur ou interrupteur au pouce. Résultat : toutes les fonctions de flèche et de direction doivent être actives. Résultat : toutes les fonctions de flèche et de direction doivent être actives. ZX-135/70 Pièce réf. 160568FR...
  • Page 43 Il appartient à l’opérateur de prendre connaissance des risques potentiels liés au lieu de travail et de s’en souvenir, puis de faire en sorte de les éviter lors de la conduite, du réglage et de l’utilisation de la machine. Pièce réf. 160568FR ZX-135/70...
  • Page 44 (système de protection anticollision avion) Pièce réf. Descriptif de l’autocollant Qté 133205 Étiquette – Risque d’électrocution/ de brûlures 27204 Flèche – Bleue 160424 Décoratif – ZX-135/70 27205 Flèche – Jaune 160425 Décoratif – ZX-135/70 27206 Triangle – Bleu 160578 Étiquette – Capacité maximum, 27207 Triangle –...
  • Page 45 Première édition • Quatrième impression Manuel de l’opérateur Inspections Pièce réf. 160568FR ZX-135/70...

  • Page 46: Instructions D'utilisation

    4 Inspecter le lieu de travail. route, tester les fonctions et contrôler le lieu de travail avant d’utiliser la machine. 5 N’utiliser la machine que pour les applications pour lesquelles elle a été conçue. ZX-135/70 Pièce réf. 160568FR...
  • Page 47 Pour réparer la panne, déplacer et maintenir l’interrupteur d’alimentation d’urgence et activer la fonction de montée de la flèche secondaire jusqu’à ce que la flèche secondaire commence à s’étendre. Pièce réf. 160568FR ZX-135/70...
  • Page 48 Enfoncer sans le relâcher un sélecteur de fonction/vitesse. Appuyer sur le bouton de fonction approprié suivant les repères du panneau de commandes. Les fonctions de translation et de direction ne sont pas disponibles depuis les commandes au sol. ZX-135/70 Pièce réf. 160568FR...
  • Page 49 OU enfoncer l’interrupteur au pouce situé en haut de la manette de contrôle de translation. Utiliser les flèches directionnelles de couleur des commandes de la nacelle et du châssis pour déterminer le sens de rotation des roues. Pièce réf. 160568FR ZX-135/70...
  • Page 50 Si l’inclinaison de la pente est supérieure aux inclinaisons en montée, en descente ou latérale admissibles maximum, la machine doit être treuillée ou transportée pour monter ou descendre la pente. Se reporter à la section Instructions de transport et de levage. ZX-135/70 Pièce réf. 160568FR...
  • Page 51 Toujours utiliser les flèches directionnelles de couleur des commandes de la nacelle et du châssis pour déterminer le sens de déplacement de la machine. Lorsque le témoin de validation de translation est allumé, les essieux ne peuvent pas se rétracter. Pièce réf. 160568FR ZX-135/70...
  • Page 52 L’inverseur de mise à niveau de la nacelle fonctionne uniquement dans la direction permettant de mettre la nacelle à niveau. Mettre la nacelle à niveau jusqu’à l’extinction du témoin. ZX-135/70 Pièce réf. 160568FR...
  • Page 53 Si le code P22 est toujours affiché, signaler la Déplacer la manette de machine et la mettre hors service jusqu’à ce contrôle ou l’inverseur de la qu’un technicien qualifié ait corrigé l’anomalie. fonction appropriée pour écarter la machine des composants d’avion. Pièce réf. 160568FR ZX-135/70...
  • Page 54 Faire pivoter la tourelle jusqu’à ce que la flèche se trouve entre les roues non directrices. Positionner l’interrupteur à clé en position d’arrêt et retirer la clé pour éviter toute utilisation illicite de la machine. Caler les roues. ZX-135/70 Pièce réf. 160568FR...

  • Page 55: Instructions De Transport Et De Levage

    à la politique de leur treuillage société.  Caler les roues pour éviter tout déplacement de la Les clients de Genie qui doivent conteneuriser un machine. élévateur ou un autre produit Genie doivent trouver un expéditeur transitaire qualifié et Desserrer les freins expérimenté...
  • Page 56 Goupille de verrouillage de rotation de la tourelle Positionner l’interrupteur à clé en position d’arrêt et retirer la clé avant le transport. Inspecter la totalité de la machine afin de déceler d’éventuels éléments desserrés ou mal fixés. ZX-135/70 Pièce réf. 160568FR...
  • Page 57 Axe Y de chargement et les chaînes ou sangles sont 1,85 m 1,03 m ZX-135/70 capables de supporter le poids de la machine. Se reporter à l’étiquette de numéro de série pour connaître le poids de la machine. Pièce réf. 160568FR...

  • Page 58: Entretien

    Type d’huile - temps froid 10W-30  Utiliser exclusivement les pièces de rechange Moteur Deutz TD2011 L04i approuvées par Genie. Type d’huile 15W-40 Type d’huile - temps froid 5W-30 Légende des symboles d’entretien Les symboles suivants sont utilisés dans ce manuel pour indiquer l’objet des instructions.
  • Page 59 Faire preuve d’une extrême prudence en retirant le bouchon et en ajoutant du liquide. Niveau d’huile maximum Niveau d’huile minimum Caractéristiques de l’huile hydraulique Type d’huile Équivalent Chevron Rando HD hydraulique Pièce réf. 160568FR ZX-135/70...
  • Page 60 S’assurer que les supports de retenue des batteries sont en place et sécurisés. Remarque : l’ajout de protections de bornes et de produit d’étanchéité anticorrosion permet de prévenir plus facilement la corrosion des bornes et câbles des batteries. ZX-135/70 Pièce réf. 160568FR...

  • Page 61: Caractéristiques Techniques

    Elles ne doivent être utilisées qu’avec les facteurs de sécurité adéquats. L’amélioration constante de nos produits fait partie intégrante de la politique de Genie. Les caractéristiques techniques de nos produits peuvent donc faire l’objet de modifications sans avis préalable.
  • Page 62 Manuel de l’opérateur Première édition • Quatrième impression Caractéristiques techniques Tableau d’amplitude de mouvement ZX-135/70 ZX-135/70 Pièce réf. 160568FR Manuel de l’opérateur Première édition • Quatrième impression ZX-135/70 Pièce réf. 160568FR...
