Préparation avant l'installation
REMARQUE: POUR ÉVITER TOUT DOMMAGE À LA HOTTE, IL
FAUT EMPÊCHER LES DÉBRIS DE PÉNÉTRER DANS
L'OUVERTURE DE VENTILATION.
•

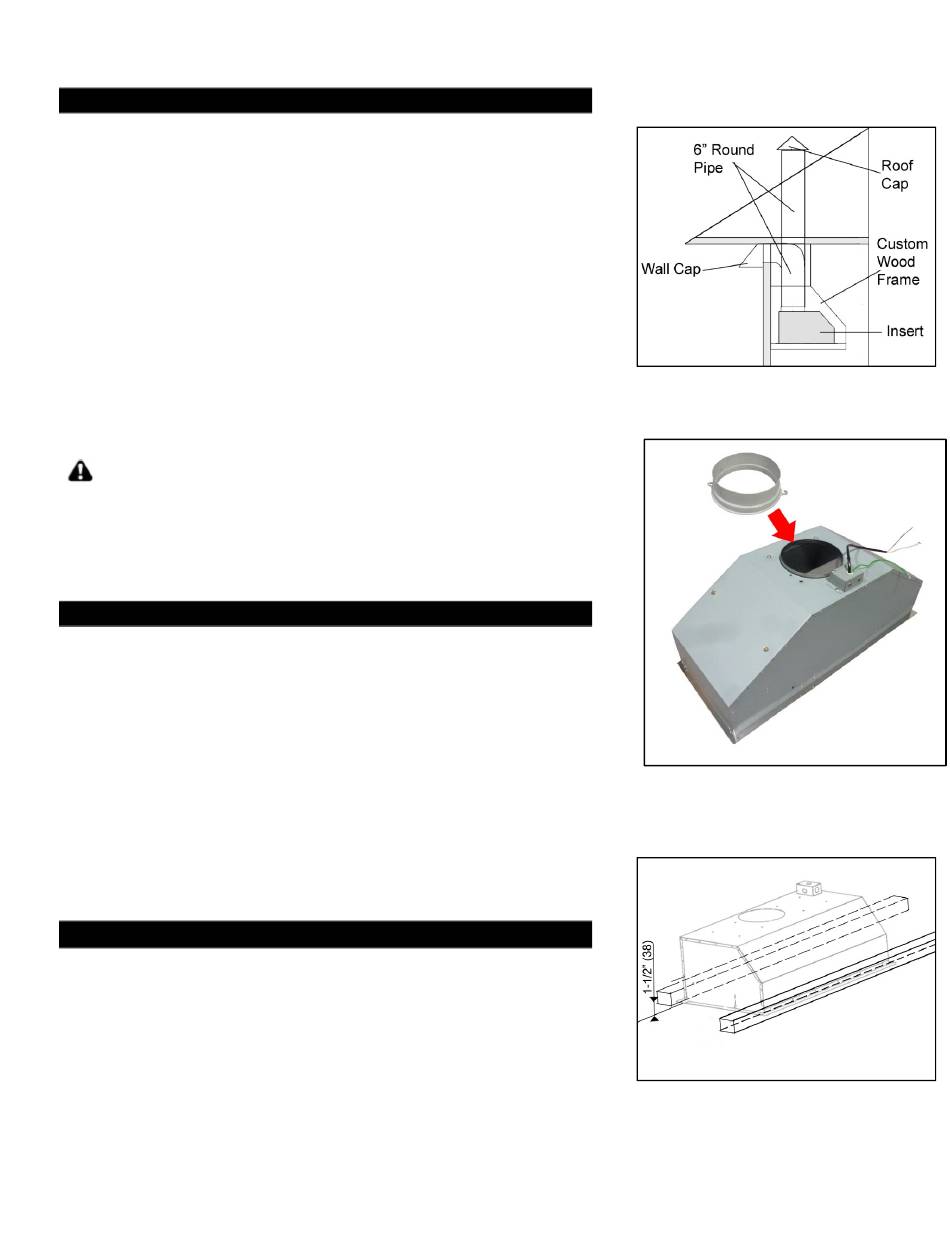

Le conduit de ventilation de la hotte doit être placé de sorte que
celui-ci puisse communiquer avec l'extérieur à partir de la hotte.
Reportez-vous à la figure 1.
•
Utiliser un tuyau droit et court permettra de maximiser le
rendement de la hotte.
•
Autant que possible, essayez d'éviter les raccords, les coudes et
les longues sections de conduit, puisque ceux-ci peuvent réduire
le rendement de la hotte.
•
Brancher temporairement la hotte pour vous assurer de son bon
fonctionnement avant de procéder à l'installation.
•
Important: enlever la pellicule protectrice de la hotte, s'il y a
lieu.
•
Utilisez du ruban adhésif entoilé pour sceller les raccords entre les
sections de tuyau.
AVERTISSEMENT : S'il est nécessaire de déplacer la
cuisinière électrique pour installer la hotte, coupez d'abord
l'alimentation électrique à cette cuisinière par le panneau de
service. COUPEZ LE GAZ AVANTDÉPLACER UNE CUISINIÈRE À
GAZ. Utilisez un revêtement protecteur pour protéger la surface
de cuisson et / ou le revêtement de comptoir.
Préparation de la hotte sur mesure
1.
Le cadre sur mesure pour la hotte doit être conçu selon la taille et
le poids de l'insertion. Reportez-vous aux mesures et schémas des
.
page 11
Installez 6 "
Collier plastique rond
2.
vous à la figure 2.
Une base solide (un contreplaqué de 1/2" pouce d'épaisseur est
3.
recommandé) est nécessaire pour soutenir le poids de l'insertion.
Si un revêtement supplémentaire est installé, les côtés du cadre
4.
en bois doivent être solides (un contreplaqué de 1/2'' pouce
d'épaisseur est recommandé).
Il est recommandé d'installer des poteaux de support avant et
5.
l'arrière. Reportez-vous à la figure 3. Par mesure de sécurité, des
trous supplémentaires sur les côtés de l'insertion sont prévus. Si
nécessaire, installer des poteaux sur les côtés.
Installation du re
vêtement
6. La base du cadre en bois sur mesure doit être robuste afin de bien
épouser le découpage fait pour l'insertion. La base doit être
encastrée tout en considérant la hauteur du revêtement (voir les
dimensions du revêtement à la page 13)
7. Fixer solidement le revêtement à la partie inférieure de la base au
moyen de vis (non comprises) appropriées à la taille et matériaux
de votre cadre en bois.
8. Positionner la doublure de sorte qu'il soit aligné avec le bord arrière
du cadre en bois sur mesure . Utilisez un stylo pour tracer le contour
de la zone de pré - coupe. Retirer le liner et passez à Préparation
de la hotte avant l'installation sur la page 7.
9. Installez le revêtement avec 5 vis (non comprises).
- For Insert installation -
avec 2 vis jointes . Reportez-
5
Figure 1
Figure 2
Figure 3
