Manuel de L 'Opérateur

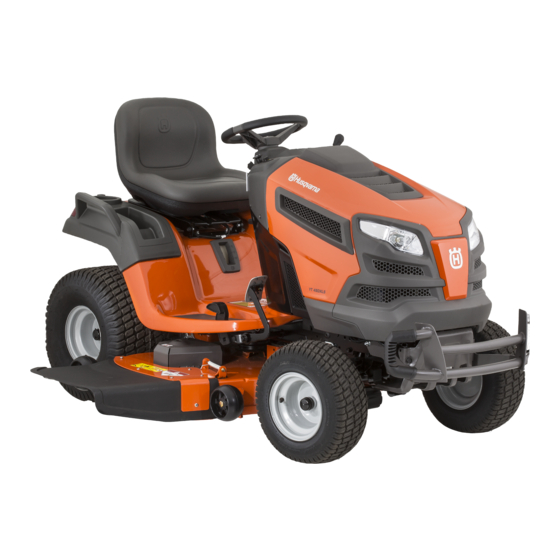

YT48DXLS
Vous pouvez utiliser de l'essence contenant jusqu'à 10 % d'éthanol (E10) avec cet appareil.
L 'utilisation d'essence contenant plus de 10 % d'éthanol annulera la garantie du produit.
Lisez très attentivement et soyez certain de comprende ces
115 96 85-32
instructions avant d'utiliser cette machine.
French
Publicité
Table des Matières
Manuels Connexes pour Husqvarna YT48DXLS
Sommaire des Matières pour Husqvarna YT48DXLS
- Page 1 Manuel de L ’Opérateur YT48DXLS Vous pouvez utiliser de l’essence contenant jusqu’à 10 % d’éthanol (E10) avec cet appareil. L ’utilisation d’essence contenant plus de 10 % d’éthanol annulera la garantie du produit. Lisez très attentivement et soyez certain de comprende ces 115 96 85-32 instructions avant d’utiliser cette machine.
-
Page 2: Règles De Sécurité
RÈGLES DE SÉCURITÉ Conseils pour l’utilisation en toute sécurité des tracteurs DANGER: CET TRACTEUR PEUT AMPUTER LES MAINS, LES PIEDS ET PROJETER DES OBJETS. L ’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES ET MÊMES MORTELLES. •... - Page 3 RÈGLES DE SÉCURITÉ Conseils pour l’utilisation en toute sécurité des tracteurs • Libérez la machine des brins d’herbe, des feuilles ou autres V. ENTRETIEN débris accumulés susceptibles de toucher le tuyau d’échappe- MANIPULATION SÛRE DE L ’ESSENCE ment ou les parties chaudes du moteur et de brûler. Ne laissez pas le bas de la tondeuse cisailler des feuilles ou d’autres Manipulez l’essence avec une prudence extrême afin d’éviter débris susceptibles de s’accumuler.
-
Page 4: Table Des Matières
SOUTIEN/AIDE Si vous avez besoin d’aide ou si vous avez des questions concernant l’utilisation, le fonctionnement, l’entretien ou les pièces pour votre produit : • Visitez notre site Web : www.husqvarna.com • Appelez nous sans frais : 1-800-487-5951 SOMMAIRE RÈGLES DE SÉCURITÉ ..........2-3 GUIDE D’ENTRETIEN .......... -
Page 5: Montage
PIÈCES PAS ASSEMBLÉ Batterie Clé Guide-pente *Installé par le (1) Tube de Vidange (2) Boulon concessionnaire *Kit de brosse (1) Connecter Clé(s) d'accouplement (2) Écrou du rapide MONTAGE Votre nouveau tracteur a été monté à l’usine sauf les pièces qui ne sont pas montées pour l’expédition. LES OUTILS EXIGÉS POUR LE •... - Page 6 MONTAGE ✓ REMARQUE: Vous pouvez maintenant faire rouler le tracteur hors LISTE DE CONTRÔLE de la plateforme. Suivez les instructions ci-après pour retirer le tracteur de la plateforme. AVANT D’UTILISER VOTRE TRACTEUR, NOUS VOULONS NOUS ASSURER QUE VOUS RECEVREZ LE MEILLEUR AVERTISSEMENT: Avant le démarrage, nous vous prions de RENDEMENT DE CE PRODUIT DE QUALITÉ...
-
Page 7: Utilisation
UTILISATION Ces symboles peuvent se montrer sur votre tracteur ou dans les publications fournies avec le produit. Apprenez et comprenez la signification des symboles. POINT HAUT ÉTRANGLEUR RAPIDE LENTE ALLUMAGE ARRIÉRE MORT MOTEUR BLOCAGE DE FREIN DE HAUTEUR LEVAGE DE ARRÊTER DÉMARRER PÉDALE DE FREIN/... - Page 8 UTILISATION CONNAISSEZ VOTRE TRACTEUR AVANT D'UTILISER VOTRE TRACTEUR, LISEZ CE MANUEL DE L ’OPÉRATEUR ET LES REGLES DE SE CU RITE Comparez les illustrations ci-dessous à celles de votre tracteur afin de vou familiariser avec l'emplacement des différentes commandes et avec les réglages. Gardez ce manuel pour référence . Fig.
- Page 9 UTILISATION L ’utilisation d’un tracteur présente le risque de projection des particules dans les yeux qui peuvent causer des bles su res sérieuses. Portez toujours des lunettes de sécurité ou une visière pendant que vous utilisez, ou que vous faites des réglages ou des réparations au tracteur. Nous recom- mandons des lunettes de sécurité...
- Page 10 UTILISATION La plage de réglage de la hauteur de coupe est environ de 25,4 POUR AVANCER ET POUR RECULER à 101,6 mm (1 à 4 po.). Les hauteurs sont mesurées du terrain (Voir la Fig. 7) à l’extrémité de la lame quand le moteur ne marche pas. Ces hauteurs sont approximatives et elles pour raient changer à...
- Page 11 UTILISATION POUR ARRÊTER LES LAMES DE TONDEUSE POUR UTILISER DANS LES PENTES Déplacez la commande d’embrayage d’accessoire à la position "DÉ BRAYÉE". AVERTISSEMENT: N’utilisez jamais le trac- teur dans les côtes de plus de 15°. Ne le con dui- sez jamais en travers des surfaces en pente. ATTENTION: N’utilisez pas la tondeuse sans le déflecteur ou sans le ramasse-herbe s'il •...
- Page 12 UTILISATION AVANT DE DÉMARRER LE MOTEUR L'OPÉRATION DE LA SOUPAPE D'ESSENCE POUR RÉSERVE (Voir La Fig. 13) VÉRIFIER LE NIVEAU D’HUILE DU MOTEUR Elevez le siège pour accès à la soupape d'essence. Le moteur de votre tondeuse a été expédié de l’usine rempli Pour Fonctionnement normale, soupape d'essence devrait d'une huile d’été.
- Page 13 UTILISATION DÉMARRAGE PAR TEMPS FROID (50°F/10°C et moins) Lorsque vous vous asseyez sur le siège du tracteur, dé mar rez le moteur. Après que le moteur marche, déplacez la com man de des • Quand vous démarrez le moteur, enfoncez doucement la gaz à...
-
Page 14: Guide D'entretien
ENTRETIEN AVANT TOUTES TOUTES TOUTES TOUTES CHAQUE AVANT GUIDE D’ENTRETIEN CHAQUE LES 8 LES 25 LES 50 LES 100 SAISON L ’ENTRE- USAGE HEURES HEURES HEURES HEURES POSAGE Vérifiez le système de frein Vérifiez la pression des pneus Vérifiez le système de présence d'opéateur et le système del “ROS” Vérifiez l'inté... -
Page 15: Entretien
ENTRETIEN TRACTEUR DANGER: N’utilisez que les lames de rechange Observez toujours les règles de sécurité quand vous faites autorisée par le fabricant de votre tondeuse. l’entretien. L ’usage d’une lame n’ayant pas été autorisée par le fabricant de votre tondeuse est dange- FONCTIONNEMENT DU FREIN reux et risque d’endommager votre tondeuse et d’annuler sa garantie. - Page 16 ENTRETIEN COURROIES TRAPÉZOÏDALES PRÉCAUTION: Retirez avec soin le couvercle du tableau de commande inférieur en portant attention à ne pas briser les pattes Vérifiez les courroies trapézoïdales pour la détérioration et l’usu re de fixation du couvercle. après100 heures d’utilisation. Remplacez-les si né ces sai re. Les •...
- Page 17 ENTRETIEN FILTRE À AIR NETTOYAGE Votre moteur ne fonctionne pas correctement avec un filtre à air • Nettoyez le moteur, la batterie, le siège, et la finition, etc. de sale. Nettoyez le filtre à air plus souvent si utilisé dans les endroits toutes les matières étrangères.
- Page 18 ENTRETIEN RACCORD DE LAVAGE DU PLATEAU DE COUPE (Voir La Fig. 22) Le plateau de coupe de votre tracteur est équipé d’un raccord de lavage qui fait partie du système de lavage du plateau de coupe. Il convient de l’utiliser après chaque usage. Conduisez le tracteur vers un endroit plat et dégagé...
-
Page 19: Révision Et Réglages
RÉVISION ET RÉGLAGES ADVERTISSEMENT: POUR ÉVITER DES DOMMAGES SÉRIEUX, AVANT DE FAIRE TOUS LES RÉVI- SIONS OU RÉGLAGES. • Appuyez sur la pédale de frein et engagez le frein de stationnement. • Placez l’embrayage d’accessoire en position débrayée (DISENGAGED). • Tournez la clé de contact à la position d’arrêt (STOP) et enlevez-la. •... - Page 20 RÉVISION ET RÉGLAGES • Depuis le côté droit de la tondeuse, insérer d‘abord l’extrémité • ATTACHEZ LES BIELLES ARRIÈRES (C) – Soulevez le coin 90° de la barre stabilisatrice (S) dans le trou du support boîte- arrière de la tondeuse et positionnez la rainure du bras sur la pont (T), se trouvant près du pneu arrière gauche devant la tige (D) du support arrière de la tondeuse et fixez fermement boîte-pont.
- Page 21 RÉVISION ET RÉGLAGES POUR AJUSTER LE NIVEAU LA TONDEUSE AJUSTEMENT AVANT/ARRIÈRE (Voir les Figs. 33 et 34) IMPORTANT: La plateforme doit être au même niveau d’un côté Assurez-vous que les pneus soient gonflés jusqu’à la pression en et de l’autre. PSI indiquée sur ceux-ci.
- Page 22 RÉVISION ET RÉGLAGES POUR VÉRIFIER LES FREINS INSTALLER LA COURROIE (Voir Figs. 36 et 37) À vitesse normale et sur une surface de niveau en ciment ou REMARQUE : Pour une installation facile de la courroie du plateau, pavée, si plus de 1,5 m (5 pieds) sont nécessaires pour arrêter se référer à...
- Page 23 RÉVISION ET RÉGLAGES POUR REMPLACER LA COURROIE POUR ENLEVER LES ROUES (Voir la Fig. 39) D’ENTRAÎNEMENT (Voir la Fig. 38) • Fixes solidement des cales sous l'éssieu. • Enlevez le couvre-essieu, la bague de retenue et les ron- Stationnez le tracteur sur une surface de niveau. Actionnez le del les pour permettre l’enlèvement de la roue (la roue arrière frein de stationnement.
- Page 24 RÉVISION ET RÉGLAGES POUR REMPLACER LE PHARE À DEL • Soulevez le capot. • Débranchez le faisceau du phare à DEL. BATTERIE BATTERIE • Retirez les vis de fixation pour retirer le phare à DEL, le FAIBLE OU EN TIÈ RE MENT réflecteur et la lentille.
- Page 25 RÉVISION ET RÉGLAGES MOTEUR POUR RÉGLER LE CÂBLE DE LA COMMANDE DES GAZ La commande des gaz a été préréglée à l’usine et un réglage ne devrait pas être nécessaire. Si un réglage est nécessaire, voir le manuel du moteur. POUR RÉGLER LA COMMANDE DU STARTER La commande du starter a été...
-
Page 26: Entreposage
ENTREPOSAGE MOTEUR Préparez immédiatement votre tracteur pour l’entreposage à la fin de la saison ou si le tracteur ne sera pas utilisé pendant une période de 30 jours ou plus. SYSTÈME D’ESSENCE IMPORTANT: C’EST TRÈS IMPORTANT D’ÉVITER LA FOR- AVERTISSEMENT: N’entreposez jamais MATION DES DÉPÔTS DE GOMME DANS LE CARBURA- le trac teur dans un bâtiment lorsque le... -
Page 27: Guide De Dépannage
GUIDE DE DÉPANNAGE PROBLÈME CAUSE CORRECTION Le moteur refuse Sans essence. Remplissez le réservoir d’essence. de démarrer Le moteur n’est pas démarré à froid correctement. Référez-vous à la section “POUR DÉMARRER LE MO- TEUR” dans la section fonctionnement. Le moteur est noyé. Attendez quelques minutes avant d’essayer de démarrer. - Page 28 GUIDE DE DÉPANNAGE PROBLÈME CAUSE CORRECTION Le moteur marche- Le système qui détecte la présence du con- Vérifiez le câblage, les interrupteurs et les connex- ducteurest défectueux. ions.Si le problème n’est pas corrigé, contactez un lorsque le conduct- centred’entretien autorisé. eur quitte le siège avec l’embrayage ATTENTION : n’utilisez pas la machine avant d’avoir...
