Isolation thermique
Pour certains produits, il est important que la chaleur de rayonnement du capteur vers le
transmetteur soit aussi faible que possible. Différents matériaux sont utilisables pour
l' i solation.
AVIS
Surchauffe de l'électronique de mesure par l'isolation thermique !
‣
Respecter la hauteur d' i solation maximale au niveau du col du transmetteur, afin que la
tête du transmetteur reste entièrement libre.
AVIS
Risque de surchauffe en cas d'isolation
‣
S' a ssurer que la température de l' e xtrémité inférieure du boîtier du transmetteur ne
dépasse pas 80 °C (176 °F)
AVIS
L'isolation peut aussi être plus importante que l'épaisseur d'isolation recommandée.
Condition :
‣
S' a ssurer qu' u ne convection suffisamment grande est présente au col du transmetteur.
‣
S' a ssurer qu' u ne surface suffisamment grande du manchon du boîtier reste dégagée. La
partie non recouverte sert à l' é vacuation de chaleur et protège l' é lectronique de mesure
contre une surchauffe ou un refroidissement.

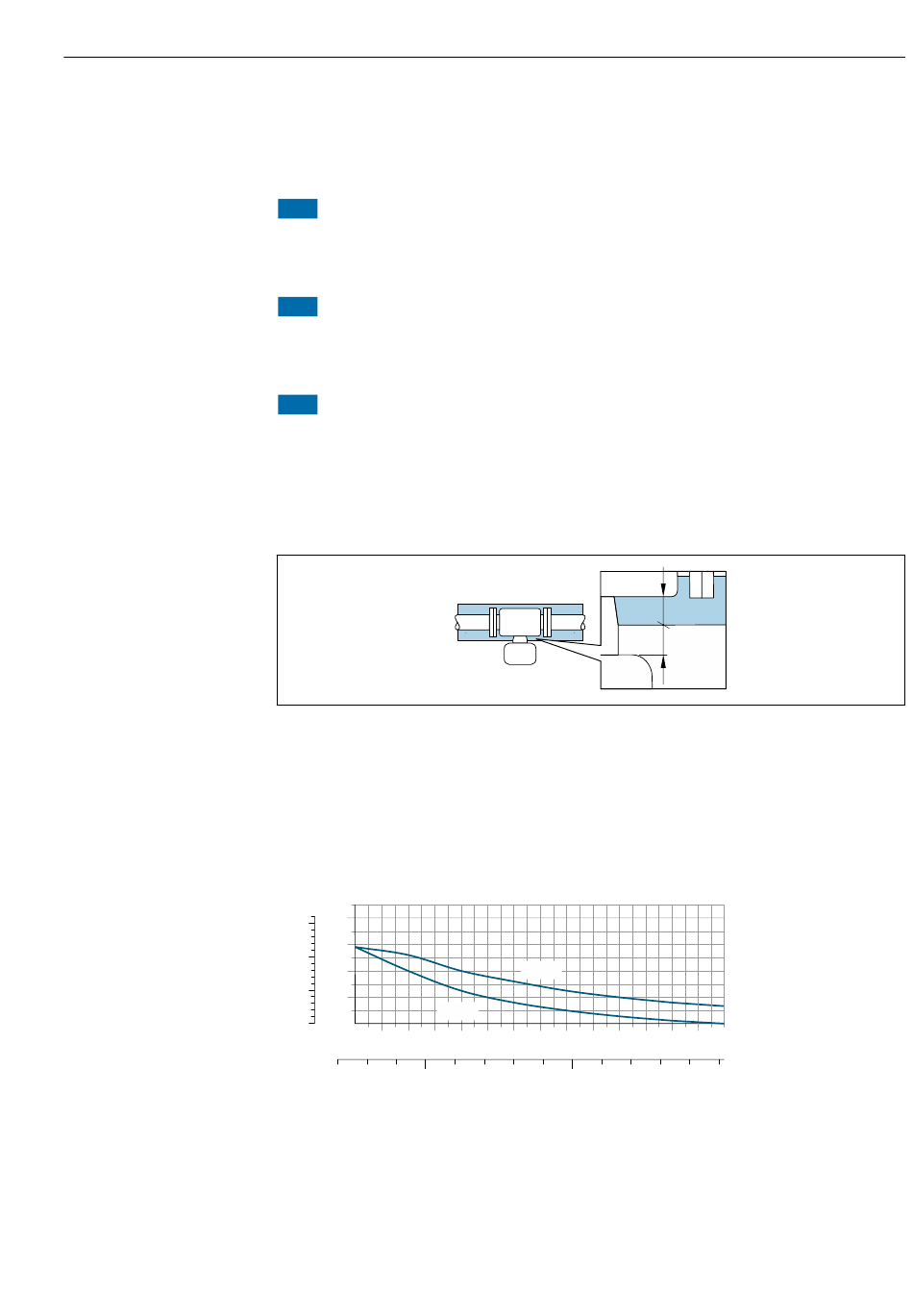

t Epaisseur maximale de l' i solation
a Distance minimale avec l' i solation
La distance minimale a entre le transmetteur et l' i solation est de 20 mm (0,79 in). Cela
permet de garantir que le transmetteur reste totalement exposé.
Epaisseur de l' i solation maximale recommandée
t
[ ] in [ mm ]
40
1.5
30
1.0
20
0.5
10
t
60(140)
0 0
80 90
200
 7 Epaisseur d' i solation maximale recommandée en fonction de la température du produit et ambiante
t Epaisseur de l' i solation
T Température du produit
m
t40 Epaisseur de l' i solation maximale recommandée pour une température ambiante de T
(104)
40 °C (104 °F)
t60 Epaisseur de l' i solation maximale recommandée pour une température ambiante de T
(140)
60 °C (140 °F)
t
40(104)
100 110 120 130
250
t
a
140
150
[°C]
T
m
[°F]
290
=
a
=
a
