Espace de service: Unité extérieure
Avec RXYSQ8:
• Lors du montage des unités côte à côte, le cheminement de la tuyauterie doit être vers l'avant, vers l'arrière ou vers le bas. Dans ce cas, le
cheminement de la tuyauterie vers le côté n'est pas possible.
• Lors du montage des unités côte à côte et de l'acheminement de la tuyauterie vers l'arrière, vous devez maintenir une distance de ≥250 mm
entre les unités (au lieu de ≥100 mm comme le montre les illustrations ci-dessous).
Avec RXYSQ10+12: Lors du montage des unités côte à côte, le cheminement de la tuyauterie doit être vers l'avant ou vers le bas. Dans ce
cas, le cheminement de la tuyauterie vers le côté n'est pas possible.
Unité simple (
) | Rangée simple d'unités (
Reportez-vous à l'illustration 1 à l'intérieur du couvercle avant.
A,B,C,D
Obstacles (murs/plaques déflectrices)
E
Obstacle (toit)
a,b,c,d,e
Espace de service minimum entre l'unité et les obstacles A, B, C, D et E
e
Distance maximale entre l'unité et le bord de l'obstacle E, dans le sens de l'obstacle B
B
e
Distance maximale entre l'unité et le bord de l'obstacle E, dans le sens de l'obstacle D
D
H
Hauteur de l'unité
U
H
,H
Hauteur des obstacles B et D
B
D
1
Etanchéifiez le bas du cadre d'installation pour éviter à l'aide déchargé de retourner vers le côté aspiration par le bas de l'unité.
2
Un maximum de deux unités peut être installé.
Non permis
Rangées multiples d'unités (
Reportez-vous à l'illustration 2 à l'intérieur du couvercle avant.
Unités empilées (max. 2 niveaux)(
Reportez-vous à l'illustration 3 à l'intérieur du couvercle avant.
A1=>A2
(A1) S'il y a danger de fuite de drainage et de gel entre les unités supérieure et inférieure...
(A2) Alors, installez un toit entre les unités supérieure et inférieure. Installez l'unité supérieure suffisamment haut au-dessus de l'unité inférieure
pour empêcher l'accumulation de glace sur la plaque inférieure de l'unité supérieure.
B1=>B2
(B1) S'il n'y a pas de danger de fuite de drainage et de gel entre les unités supérieure et inférieure...
RXYSQ8~12TMY1B
Climatiseur système VRV IV-S
4P400263-1G – 2018.05

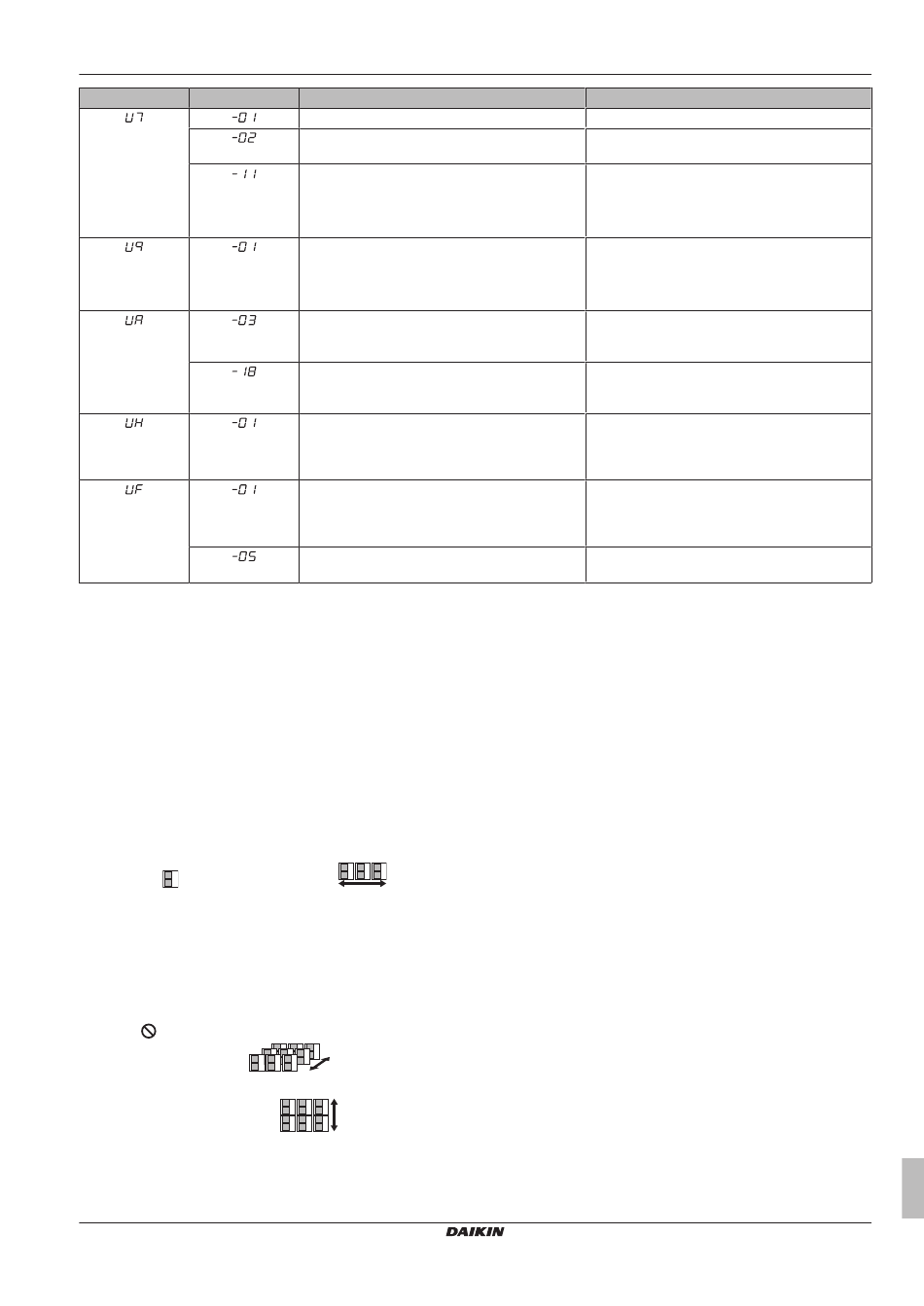

Cause
Avertissement: câblage défectueux vers Q1/Q2
Code de dysfonctionnement: câblage défectueux
vers Q1/Q2
▪ Trop d'unités intérieures connectées à la ligne
F1/F2
▪ Mauvais câblage entre les unités intérieure et
extérieure
Problème de concordance du système. Mauvais
type d'unités intérieures combinés (R410A,
R407C, RA, etc.)
Dysfonctionnement de l'unité intérieure
Dysfonctionnement des connexions sur les unités
intérieures ou discordance de type (R410A,
R407C, RA, etc.)
Dysfonctionnement des connexions sur les unités
intérieures ou discordance de type (R410A,
R407C, RA, etc.)
Dysfonctionnement d'adressage automatique
(incohérence)
Dysfonctionnement d'adressage automatique
(incohérence)
Vanne d'arrêt fermée ou mauvaise (pendant l'essai
de marche du système)
)
)
)
9 Données techniques
Solution
Vérifier le câblage Q1/Q2.
Vérifier le câblage Q1/Q2.
Vérifiez la quantité d'unités intérieures et la
capacité totale connectées.
Vérifiez si d'autres unités intérieures présentent un
dysfonctionnement et confirmez que le mélange
d'unités intérieures est autorisé.
Vérifiez si d'autres unités intérieures présentent un
dysfonctionnement et confirmez que le mélange
d'unités intérieures est autorisé.
Vérifiez si d'autres unités intérieures présentent un
dysfonctionnement et confirmez que le mélange
d'unités intérieures est autorisé.
Vérifiez si la quantité d'unités câblées pour la
transmission correspond à la quantité d'unités
alimentées (grâce au mode de surveillance) ou
attendez que l'initialisation se termine.
Vérifiez si la quantité d'unités câblées pour la
transmission correspond à la quantité d'unités
alimentées (grâce au mode de surveillance) ou
attendez que l'initialisation se termine.
Ouvrez les vannes d'arrêt.
