Invacare® Action 3 NG
Démontage de la partie arrière
1. Pour retirer l'accoudoir de son support D, tirez-le vers
le haut en le maintenant bien droit.
Montage de la partie arrière
1. Positionnez l'accoudoir C sur le support arrière D.
2. Poussez l'accoudoir vers le bas jusqu'à ce qu'un « clic »
se fasse distinctement entendre lorsqu'il est verrouillé
dans le support d'accoudoir D.

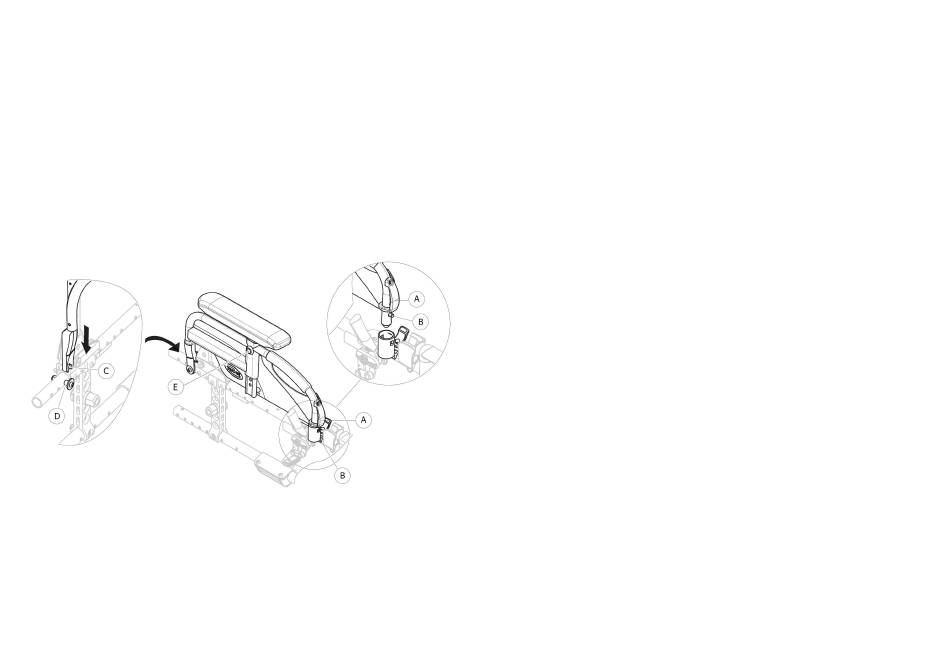

3.7.5 Accoudoir, réglable en hauteur, relevable et

amovible

Pliage
1. Saisissez l'accoudoir par la manchette d'accoudoir ou
par la partie incurvée avant et rabattez-le vers l'arrière.
26
Démontage de la partie avant
1. Appuyez sur le support de déverrouillage de
l'accoudoir A à l'avant et maintenez la pression.
2. Pour retirer l'accoudoir de son logement, tirez-le vers
le haut en le maintenant bien droit et rabattez -le vers
l'arrière.
Montage de la partie avant
1. Poussez l'accoudoir vers le bas jusqu'à ce que le bouton
de déverrouillage avant B s'enclenche dans le trou du
logement d'accoudoir correspondant.
2. Vérifiez que le bouton ressorte complètement du trou
du logement.
Démontage de la partie arrière
1. Pour retirer l'accoudoir de son support D, tirez-le vers
le haut en le maintenant bien droit.
Montage de la partie arrière
1. Positionnez l'accoudoir C sur le support arrière D.
2. Poussez l'accoudoir vers le bas jusqu'à ce qu'un « clic »
se fasse distinctement entendre lorsqu'il est verrouillé
dans le support d'accoudoir D.
Réglage de la hauteur
1. Desserrez d'abord la vis de fixation E avec une clé Allen
de 5 mm ou avec la vis moletée, le cas échéant.
2. Réglez la hauteur et serrez la vis de fixation E (5 Nm)
ou serrez bien la vis moletée, dans la position souhaitée.
3. Effectuez le même réglage des deux côtés.
1608470-F
