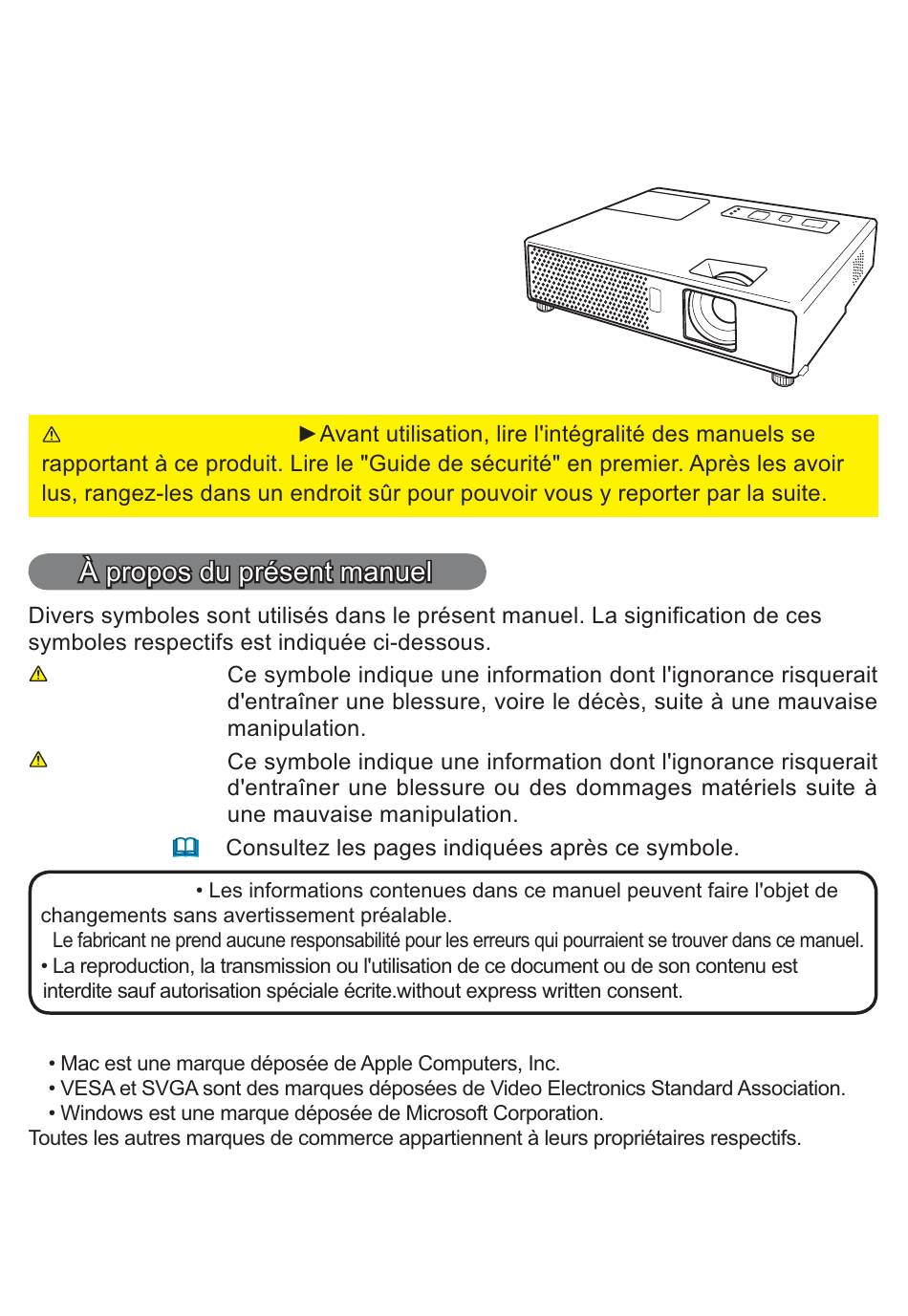

- Page 1 Projecteur CP-RX70 Manuel d'utilisation (détaillé) Guide d'utilisation Merci d'avoir acheté ce projecteur. AVERTISSEMENT AVERTISSEMENT ATTENTION REMARQUE • MARQUES DE COMMERCE...
- Page 2 Lire ce Guide de sécurité en premier. Projecteur Manuel d'utilisation - Guide de sécurité Merci d'avoir acheté ce projecteur. ATTENTION • Avant l’usage, veuillez lire attentivement le mode d’emploi de ce projecteur afin d’être sûr d’avoir bien compris comment l’utiliser. Après l’ avoir lu, rangez-le à...
- Page 3 Consignes De Sécurité AVERTISSEMENT Ne jamais utiliser le projecteur si vous détectez un problème quelconque. Tout fonctionnement anormal, se manifestant par de la fumée, une odeur suspecte, pas d'image, pas de son, trop de son, un boîtier, des éléments ou des câbles défectueux, la pénétration de liquides ou de corps étrangers etc., peut provoquer un incendie ou un choc électrique.
- Page 4 Consignes De Sécurité (Suite) AVERTISSEMENT Faites attention, le projecteur peut atteindre des températures élevées. Lorsque la lampe est allumée, elle génère des températures élevées. Celles- ci peuvent provoquer un incendie ou des brulûres. Soyez particulièrement vigilant si vous avez des enfants à la maison. Ne touchez pas l'objectif, les ventilateurs ni les fentes de ventilation pendant que vous utilisez l'appareil ou juste après son utilisation, afin d'éviter de vous brûler.
- Page 5 Consignes De Sécurité (Suite) AVERTISSEMENT Faites attention lors de la manipulation de la lampe source de lumière. Le projecteur utilise une lampe en verre à vapeur de mercure à haute pression. La lampe peut se briser bruyamment ou se griller. Lorsque la lampe explose, il peut arriver que des éclats de verre pénètrent dans le logement de la lampe et que des vapeurs de mercure s’échappent à...
- Page 6 Consignes De Sécurité (Suite) ATTENTION Soyez prudent lorsque vous déplacez le projecteur. Toute négligence de votre part risque de provoquer des dommages corporels ou matériels. • Ne déplacez pas le projecteur pendant que vous l'utilisez. Avant de le déplacer, débranchez le cordon électrique et toutes les connexions externes, et fermez la porte coulissante ou le capuchon de l'objectif.
- Page 7 Consignes De Sécurité (Suite) ATTENTION Pour une déconnexion totale, retirez le cordon électrique. • Pour des raisons de sécurité, débranchez le cordon électrique si vous ne comptez pas utiliser le projecteur pendant de longues périodes. • Avant de nettoyer l'appareil, mettez-le hors tension et débranchez-le de l'alimentation Débranchez la prise murale.
- Page 8 Consignes De Sécurité (Suite) REMARQUE Note sur les consommables. La lampe, les panneaux LCD, les polariseurs et autres composants optiques, ainsi que le filtre à air et les ventilateurs de refroidissement ont tous une durée de vie différente. Il peut être nécessaire de remplacer ces pièces après une longue période d'utilisation.
- Page 9 Lampe AVERTISSEMENT HAUTE TENSION HAUTE TEMPÉRATURE HAUTE PRESSION Le projecteur utilise une lampe en verre à vapeur de mercure à haute pression. Si vous secouez ou que vous éraflez la lampe ou que vous la touchez lorsqu’elle est chaude ou trop usée, elle risque de se briser en explosant bruyamment ou de se griller.
- Page 10 Réglementations AVERTISSEMENT : Ce appareil génère, utilise et peut irradier des ondes radioélectriques et peut, s’il n’est pas installé conformément aux instructions, provoquer un brouillage préjudiciable aux communications radio. Cependant, il n’existe aucune garantie contre le risque d’interférences pour une installation donnée. Si cet appareil provoque un brouillage préjudiciable à...
-
Page 11: Table Des Matières
Content À propos du présent manuel . . . 1 MENU COURT ... . 21 SPECT ODE IMAGE UMIN EYSTONE Content ....2 ONTRASTE OULEUR EINTE... -
Page 12: Caractéristiques Du Projecteur
Caractéristiques du projecteur / Préparatifs Contenu de l’emballage REMARQUE AVERTISSEMENT... - Page 13 Projecteur CHALEUR! 13, 48 CHALEUR! AUDIO OUT COMPUTER IN1 COMPUTER IN2 AUDIO IN S-VIDEO VIDEO AVERTISSEMENT CHALEUR! : ATTENTION...
- Page 14 Panneau de contrôle LAMP INPUT/ STANDBY/ON ENTER MENU TEMP 14, 20 POWER 13, 50 Télécommande COMPUTER SEARCH VIDEO ASPECT AUTO BLANK MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE 12, 18 POSITION MENU ENTER 12, 14 RESET 12, 20 12, 20...
-
Page 15: Mise En Place
Mise en place Disposition Sur une surface horizontale (c) haut (c) bas Suspendu au plafond (c) bas • (c) haut (a) Taille de l'écran (b) Distance de projection (c) Hauteur de l'écran (b) Distance de projection (c) Hauteur de l'écran (diagonale) 261 103 327 129... - Page 16 Mise en place AVERTISSEMENT ATTENTION...
- Page 17 Mise en place Connecter vos appareils Lecteur VCR/DVD Ordinateur Hauts-parleurs AUDIO OUT COMPONENT AUDIO AUDIO AUDIO RGB OUT RGB OUT AUDIO OUT S-VIDEO OUT AUDIO OUT AUDIO OUT VIDEO OUT COMPUTER IN1 COMPUTER IN2 AUDIO IN S-VIDEO VIDEO REMARQUE AVERTISSEMENT ATTENTION...
- Page 18 Mise en place Connecter vos appareils (suite) REMARQUE • A propos des capacités Plug-and-Play...
- Page 19 Mise en place Connexion électrique POWER AVERTISSEMENT Utiliser le logement de sécurité AVERTISSEMENT REMARQUE •...
-
Page 20: Télécommande
Télécommande Mise en place des piles AVERTISSEMENT • • • • • • •... - Page 21 Télécommande À propos du signal de la télécommande 30º 30º REMARQUE • • • COMPUTER VIDEO SEARCH ASPECT AUTO BLANK MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE MENU POSITION ENTER RESET...
-
Page 22: Mise Sous/Hors Tension
Mise sous/hors tension Mise sous tension LAMP INPUT/ STANDBY/ON ENTER MENU TEMP POWER VIDEO COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE POSITION MENU ENTER RESET Mise hors tension AVERTISSEMENT REMARQUE • • •... -
Page 23: Opération
Opération COMPUTER SEARCH Réglage du volume VIDEO ASPECT AUTO BLANK MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE POSITION MENU ENTER RESET MUTE Coupure temporaire du son COMPUTER SEARCH VIDEO BLANK ASPECT AUTO MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE MENU POSITION ENTER Sélection d’un signal d’entrée... - Page 24 Opération Sélection d’un signal d’entrée (suite) COMPUTER SEARCH VIDEO ASPECT AUTO BLANK MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE POSITION MENU ENTER Recherche d’un signal d’entrée COMPUTER SEARCH VIDEO BLANK ASPECT AUTO MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE MENU POSITION Sélection d’un rapport de format VIDEO...
- Page 25 Opération Réglage de l’élévateur du projecteur ATTENTION Réglage du zoom et mise au point...
- Page 26 Opération Utiliser la fonction de reglage automatique Pour un signal ordinateur VIDEO COMPUTER SEARCH BLANK ASPECT AUTO MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE POSITION MENU Pour un signal video, s-video ou composants video Réglage de la position MUTE FREEZE MY BUTTON KEYSTONE POSITION...
- Page 27 Opération Correction des distorsions trapézoîdales COMPUTER SEARCH VIDEO BLANK ASPECT AUTO MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE POSITION MENU Utilisation de la fonction de grossissement COMPUTER SEARCH VIDEO BLANK ASPECT AUTO MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE MENU POSITION REMARQUE •...
- Page 28 Opération Pour geler l’écran COMPUTER SEARCH VIDEO BLANK ASPECT AUTO MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE MENU POSITION Effacement temporaire de l’écran COMPUTER SEARCH VIDEO BLANK ASPECT AUTO MAGNIFY VOLUME MUTE FREEZE MY BUTTON KEYSTONE MENU POSITION REMARQUE •...
- Page 29 Opération Utilisation de la fonction de menu MENU POSITION LAMP INPUT/ STANDBY/ON ENTER ENTER MENU TEMP POWER RESET Si vous avez accédé à MENU COURT Dans le MENU avancé...
-
Page 30: Menu Court
MENU COURT Elément Description ASPECT KEYSTONE MODE IMAGE • •... - Page 31 MENU COURT MENU COURT (suite) Elément Description LUMIN. CONTRASTE COULEUR TEINTE NETTETE • SILENCIEUX MIROIR REIN. TEMPS FILTRE LANGUE Vers Menu Détaillé...
-
Page 32: Menu Image
Menu IMAGE Elément Description LUMIN. CONTRASTE Pour régler PERSONNAL.. ENTER, GAMMA [PERSONNAL. -1] GAMMA •... - Page 33 Menu IMAGE Menu IMAGE (suite) Elément Description HAUTE DEFAUT HAUTE PERSONNAL. MOYENN DEFAUT MOYENN PERSONNAL. BASSE DEFAUT BASSE PERSONNAL. HT INTENS-1 DEFAUT HT INTENS-1 PERSONNAL. HT INTENS-2 DEFAUT HT INTENS-2 PERSONNAL. Pour régler PERSONNAL.. ENTER, OFFSET GAIN R G B R G B +0 +0 +0 +0...
- Page 34 Menu IMAGE Menu IMAGE (suite) Elément Description CHARGER1, CHARGER2, CHARGER3, CHARGER4 MA MEMOIRE • ENREG.1, ENREG.2, ENREG.3, ENREG.4...
-
Page 35: Menu Affichage
Menu AFFICHAGE ’ Elément Description Pour un signal ordinateur ASPECT Pour un signal nul • • • • SUR-BAL. • • POSIT. V • ci-dessus • POSIT. H • ci-dessus... - Page 36 Menu AFFICHAGE Menu AFFICHAGE (suite) Elément Description PHASE. H • TAIL. H • Pour un signal ordinateur EXÉCUT. Pour un signal Vidéo, S-vidéo ou composants vidéo D’AJUST. AUTO •...
-
Page 37: Menu Entr
Menu ENTR. Elément Description • PROGRESSIF • N.R.VIDÉO SMPTE240 REC709 REC601 • ESP. COUL. • •... - Page 38 Menu ENTR. Menu ENTR. (suite) Elément Description FORMAT VIDEO • • • BLOC IMAGE COMPUTER IN...
- Page 39 Menu ENTR. Menu ENTR. (suite) Elément Description COMPUTER 1 1280x 768@ 60 RESOLUTION COMPUTER 1 992x 744@ 60...
-
Page 40: Menu Installat
Menu INSTALLAT° Elément Description KEYSTONE • SILENCIEUX • MIROIR VOLUME AUDIO •... -
Page 41: Menu Ecran
Menu ECRAN FRANÇAIS Elément Description LANGUE POS. MENU SUPPR. - Page 42 Menu ECRAN Menu ECRAN (suite) Elément Description DEMARRAGE...
- Page 43 Menu ECRAN Menu ECRAN (suite) Elément Description Mon Écran “L'enregistrement de Mon Écran est terminé.” “Une erreur de capture s’est produite. Veuillez essayer à nouveau.” voir ci-dessous • V. Mon Écran •...
- Page 44 Menu ECRAN Menu ECRAN (suite) Elément Description MESSAGE • NOM DU SOURCE...
-
Page 45: Menu Opt
Menu OPT. Elément Description RECHER. AUTO. MARCHE AUTO. AUTO OFF AUTO OFF ACTIVE DISACTI. AUTO OFF... - Page 46 Menu OPT. Menu OPT. (suite) Elément Description TEMPS LAMPE • • TEMPS FILTRE • • MA TOUCHE...
- Page 47 Menu OPT. Menu OPT. (suite) Elément Description VIT VENTIL AJUSTMT AUTO SERVICE • FANTÔME...
- Page 48 Menu OPT. Menu OPT. (suite) Elément Description AVERT. FILTR • SERVICE VERR. TOUCHES FREQ A DIST.
- Page 49 Menu OPT. Menu OPT. (suite) Elément Description INFOS • SERVICE • REGLAGE USINE...
- Page 50 Menu OPT. Menu OPT. (suite) Elément Description 1. Utilisation des fonctions de SECURITE 1.1 Saisie du MOT DE PASSE 3305 • SECURITE •...
- Page 51 Menu OPT. Menu OPT. (suite) Elément Description 1.3 Si vous avez oublié votre MOT DE PASSE • 2. Utiliser la fonction MOT DE PASSE Mon Écran SECURITE 2.1 Activer la fonction MOT DE PASSE Mon Écran 2.2 Régler MOT DE PASSE...
- Page 52 Menu OPT. Menu OPT. (suite) Elément Description • • • • 2.3 Désactiver MOT DE PASSE SECURITE 2.4 Si vous avez oublié votre MOT DE PASSE 3. Utiliser la fonction VERROU PIN 3.1 Enregistrer le code PIN...
- Page 53 Menu OPT. Menu OPT. (suite) Elément Description • SECURITE • 3.2 Désactiver la fonction VERROU PIN 3.3 Si vous avez oublié votre code PIN •...
-
Page 54: Entretien
Entretien Lampe Numéro-type de la lampe : DT00781 Remplacement de la lampe Si vous remplacez la lampe vous-même, ATTENTION REMARQUE •... - Page 55 Entretien Lampe (suite) Alerte de la lampe HAUTE TENSION HAUTE TEMPÉRATURE HAUTE PRESSION AVERTISSEMENT Comment se débarrasser de la lampe: • • • • • • • • • •...
- Page 56 Entretien Filtre à air AVERTISSEMENT REMARQUE...
- Page 57 Entretien Autres procédures d’entretien Intérieur du projecteur Entretien de l’objectif Entretien du coffret et de la télécommande AVERTISSEMENT • ATTENTION...
-
Page 58: Dépannage
Dépannage AVERTISSEMENT Messages liés Il n’y as pas de signal d’entrée. PAS D’ENTREE DETECTEE La fréquence verticale ou horizontale du signal d’entrée SYNCHRO HORS PORTEE kHz fV La température de la portion interne augmente. • VÉR. DÉBIT AIR • • RAPPEL *** HEURES ONT PASSÉ... - Page 59 Dépannage A propos du voyant lampes Voyant Voyant Voyant Description POWER LAMPE TEMP Le projecteur est en état d’attente. Éteint Éteint Orange Clignotement Le projecteur est en train de chauffer. Éteint Éteint Vert L’unité est position de marche (ON). Éteint Éteint Vert Clignotement...
- Page 60 Dépannage A Propos Du Voyant Lampes (suite) Voyant Voyant Voyant Description POWER LAMPE TEMP Il y a peut-être de la surchauffe à l’intérieur. Coupez le courant et attendez au moins 20 minutes. Clignotement Rouge Éteint Rouge Rouge simultané en Vert Rouge Il est possible que l'intérieur soit trop froid.
- Page 61 Dépannage Pages de Phénomène Cas n’impliquant un défaut ou un dérangement de l’appareil référence Le cordon d’alimentation n’est pas branché. La source d’alimentation principale a été interrompue pendant l’opération, comme dans le cas d’une coupure de courant (panne généralisée), etc. Soit il n’y pas de lampe et/ou de couvercle de la lampe mis en Les câbles des signaux ne sont pas correctement branchés.
- Page 62 Dépannage Les phénomènes qui peuvent facilement étre confondus avec des défauts de l’appareil (suite) Pages de Phénomène Cas n’impliquant un défaut ou un dérangemsent de l’apparei référence Le réglage de la luminosité a été paramétré à un niveau extrêmement bas. L'ordinateur ne peut pas détecter le projecteur en tant que moniteur Plug and Play.
-
Page 63: Caractéristiques Techniques
Caractéristiques techniques Poste Caractéristiques techniques 250 W Port d'entrée ordinateur Port entrée vidéo Port entrée/sortie audio Lampe Filtre à air Autres... - Page 64 Projector CP-RX70 User's Manual (detailed) Technical Example of PC signal Resolution (H x V) H. frequency (kHz) V. frequency (Hz) Rating Signal mode 720 x 400 37.9 85.0 VESA TEXT 640 x 480 31.5 59.9 VESA VGA (60Hz) 640 x 480 37.9...
- Page 65 Initial set signals Initial set signals The following signals are used for the initial settings. The signal timing of some PC models may be different. In such case, adjust the items V POSITION and H POSITION in the IMAGE menu. Back porch (B) Front porch (D) Back porch (b)
- Page 66 Connection to the ports Connection to the ports AUDIO OUT COMPUTER IN1 COMPUTER IN2 AUDIO IN S-VIDEO VIDEO COMPUTER IN1, COMPUTER IN2 D-sub 15pin mini shrink jack (1) for PC signal terminated (positive) • H/V. sync. Signal: TTL level (positive/negative) •...
- Page 67 Connection to the ports (continued) AUDIO OUT COMPUTER IN1 COMPUTER IN2 AUDIO IN S-VIDEO VIDEO S-VIDEO Mini DIN 4pin jack Signal Ground Ground VIDEO RCA jack • System: NTSC, PAL, SECAM, PAL-M, PAL-N, NTSC4.43 AUDIO IN Ø3.5 stereo mini jack AUDIO OUT Ø3.5 stereo mini jack...
- Page 68 Hitachi, Ltd. Japan 292 Yoshida-cho Totsuka-ku, Yokohama-city Kanagawa 244-0817 HITACHI EUROPE LTD. HITACHI EUROPE S.A. Consumer Affairs Department 364, Kifissias Ave. & 1, Delfon Str. PO Box 3007 152 33 Chalandri Maidenhead Athens GREECE SL6 8ZE Tel: 1-6837200 UNITED KINGDOM...
